Гусеничная рама — HITACHI ZX470H-3-HCMC

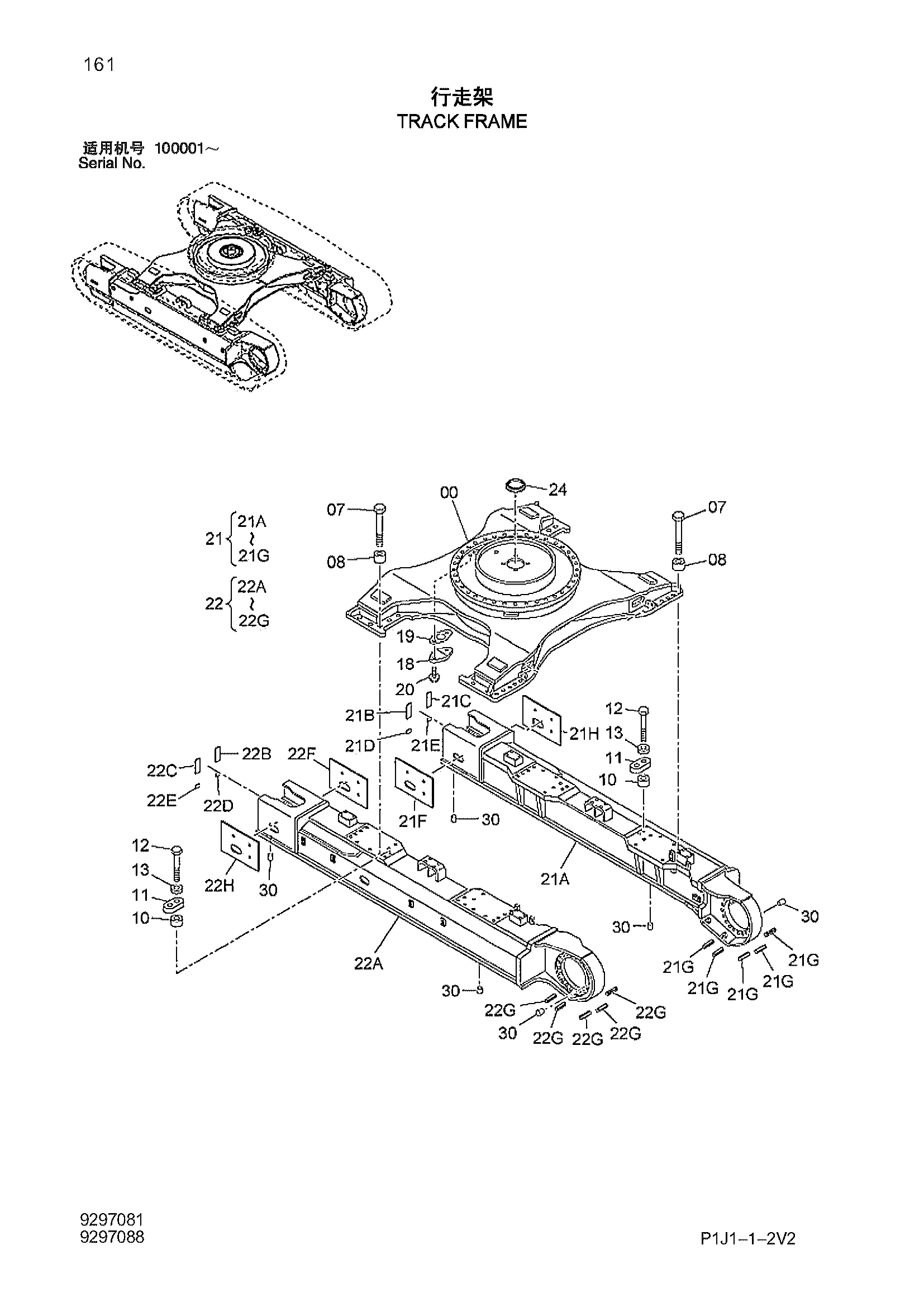

Заводская схема «Гусеничная рама» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010013 | Гусеничная рама | 1 |
| 07 | J833310 | Болт | 36 |
| 08 | 4320218 | Проставка | 36 |
| 10 | 4269567 | Проставка | 8 |
| 11 | 4269566 | Стопорная пластина | 4 |
| 12 | J833306 | Болт | 8 |
| 13 | 4083438 | Шайба | 8 |
| 18 | 4013896 | Крышка | 1 |
| 19 | 4244172 | Манжета | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 21 | H800304H | Рама боковой (правый) | 1 |
| 21B | 4662969 | Пластина | 1 |
| 21C | 4662968 | Пластина | 1 |
| 21D | 4615926 | Пластина | 1 |
| 21E | 4615925 | Пластина | 1 |
| 21F | 4661016 | Пластина | 1 |
| 21G | 4615883 | Штанга | 5 |
| 21H | 4661017 | Пластина | 1 |
| 22 | H800303H | Рама боковой (левый) | 1 |
| 22B | 4662985 | Пластина | 1 |
| 22C | 4662986 | Пластина | 1 |
| 22D | 4615925 | Пластина | 1 |
| 22E | 4615926 | Пластина | 1 |
| 22F | 4661016 | Пластина | 1 |
| 22G | 4615883 | Штанга | 5 |
| 22H | 4661017 | Пластина | 1 |
| 24 | 4610571 | Уплотнение | 1 |
| 30 | 431578 | Пробка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
