Каталог запчастей HITACHI
Гидробак — HITACHI ZX470H-3-HCMC

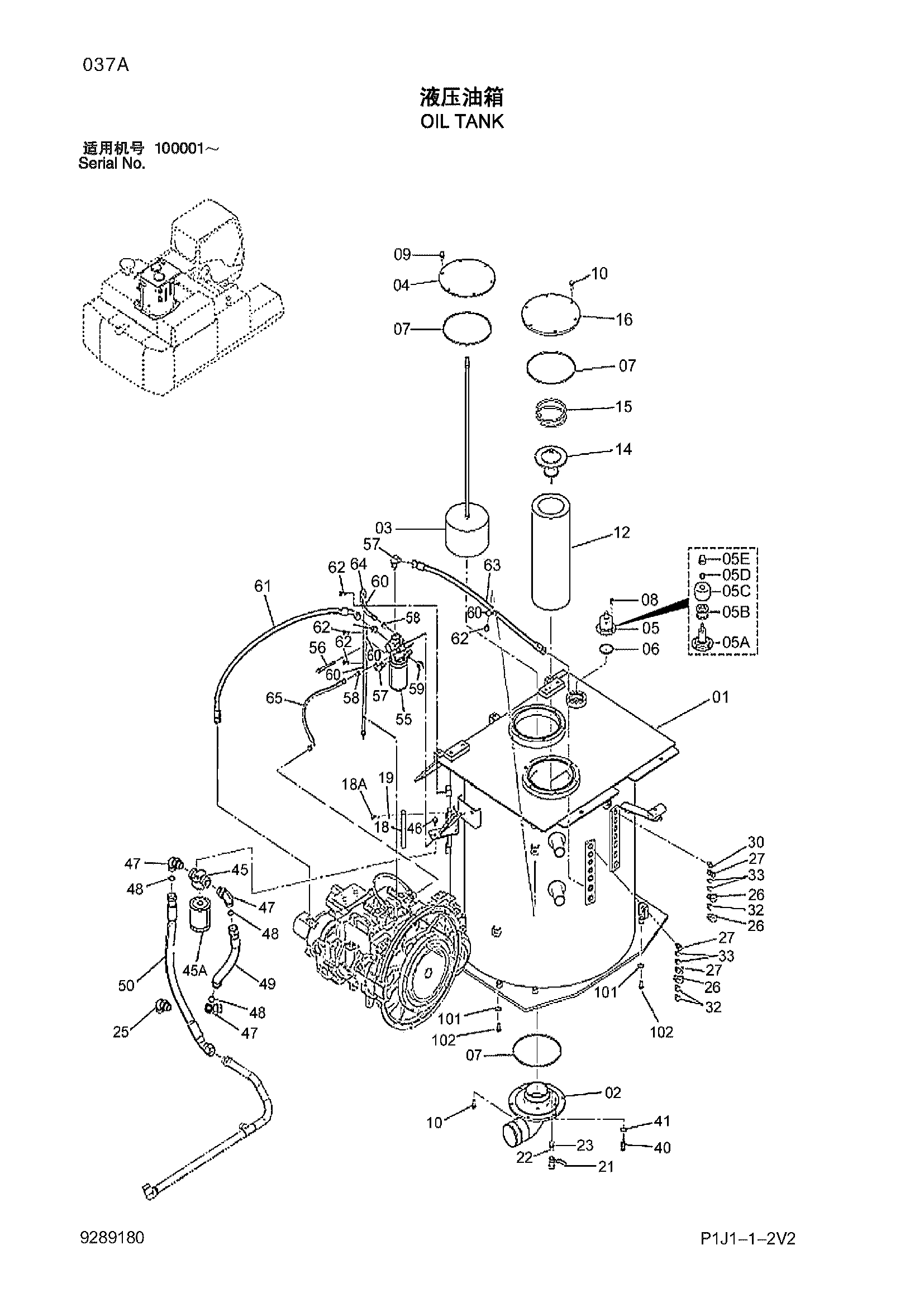

Заводская схема «Гидробак» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9289180 | Гидробак | 1 | |
| 01 | 5010088 | Гидробак | 1 |
| 02 | 8100633 | Всасывающая трубка | 1 |
| 03 | 4343427 | Всасывающий фильтр | 1 |
| 03A | 4317008 | Сетчатый фильтр | 1 |
| 03B | 4343376 | Шток | 1 |
| 03C | J950010 | Гайка | 3 |
| 04 | 8104059 | Крышка | 1 |
| 05 | 4434017 | Сапун | 1 |
| 05A | 4437833 | Корпус | 1 |
| 05B | 4437838 | Элемент | 1 |
| 05C | 4437837 | Крышка | 1 |
| 05D | 4371825 | Гайка | 1 |
| 05E | 4437836 | Колпачок | 1 |
| 06 | A810060 | Уплотнительное кольцо | 1 |
| 07 | A810220 | Уплотнительное кольцо | 3 |
| 08 | J780616 | Болт с внутренним шестигранником | 4 |
| 09 | J271025 | Болт с шайбой | 6 |
| 10 | J271030 | Болт с шайбой | 12 |
| 12 | 4630331 | Фильтрующий элемент | 1 |
| 14 | 4271000 | Клапан | 1 |
| 15 | 4271001 | Пружина | 1 |
| 16 | 3054856 | Крышка | 1 |
| 18 | 8053499 | Указатель уровня | 1 |
| 18A | 4100967 | Болт | 2 |
| 19 | 449558 | Уплотнительная шайба | 4 |
| 21 | 4209782 | Шаровой клапан | 1 |
| 22 | 94-1702 | Адаптер | 1 |
| 23 | 447483 | Пробка | 1 |
| 25 | A852344 | Угловой штуцер | 1 |
| 26 | A852333 | Угловой штуцер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852122 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A885003 | Пробка | 3 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 4 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4250260 | Датчик | 1 |
| 41 | 4250261 | Прокладка | 1 |
| 45 | 4362444 | Масляный фильтр | 1 |
| 45A | 4363399 | Картридж | 1 |
| 46 | J271025 | Болт с шайбой | 2 |
| 47 | A853388 | Угловой штуцер | 3 |
| 47A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | 4187328 | Уплотнительное кольцо | 3 |
| 49 | 4637841 | Шланг | 1 |
| 50 | 4636854 | Шланг | 1 |
| 55 | 4629717 | Масляный фильтр | 1 |
| 56 | J271000 | Болт с шайбой | 2 |
| 57 | A852344 | Угловой штуцер | 2 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | A852122 | Адаптер | 2 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | A852144 | Адаптер | 2 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4192035 | Зажим | 3 |
| 61 | 4322485 | Шланг | 1 |
| 62 | J271025 | Болт с шайбой | 3 |
| 63 | 4304465 | Шланг | 1 |
| 64 | 4487224 | Шланг | 1 |
| 65 | 4618606 | Шланг | 1 |
| 101 | 4626882 | Проставка | 8 |
| 102 | J921660 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
