Вентилятор привод — HITACHI ZX470H-3-HCMC

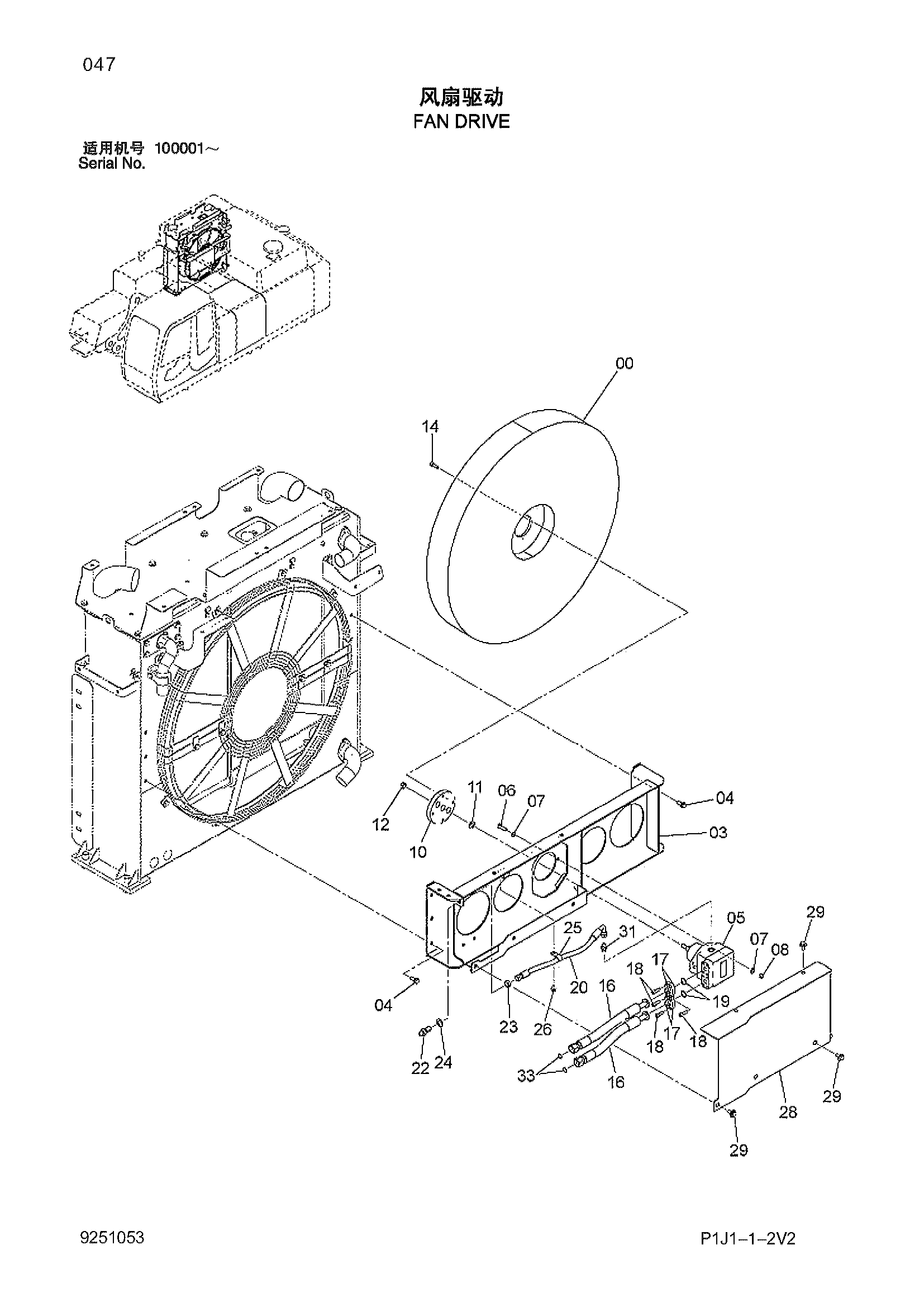

Заводская схема «Вентилятор привод» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4636721 | Вентилятор | 1 |
| 03 | 7056788 | Кронштейн | 1 |
| 04 | J271235 | Болт с шайбой | 6 |
| 05 | 4634936 | Гидромотор | 1 |
| 06 | J921240 | Болт | 2 |
| 07 | A590112 | Плоская шайба | 4 |
| 08 | J950012 | Гайка | 2 |
| 10 | 3111222 | Муфта | 1 |
| 11 | J222016 | Шайба | 1 |
| 12 | J953016 | Гайка | 1 |
| 14 | M341236 | Болт с внутренним шестигранником | 6 |
| 16 | 4637942 | Шланг | 2 |
| 17 | 986910 | Разъёмный фланец | 4 |
| 18 | M341030 | Болт с внутренним шестигранником | 8 |
| 19 | 971489 | Уплотнительное кольцо | 2 |
| 20 | 4282549 | Шланг | 1 |
| 22 | 4315207 | Адаптер | 1 |
| 23 | 4465189 | Гайка | 1 |
| 24 | A590120 | Плоская шайба | 1 |
| 25 | 4190274 | Зажим | 1 |
| 26 | J271020 | Болт с шайбой | 1 |
| 28 | 8117626 | Крышка | 1 |
| 29 | J281230 | Болт с шайбой | 5 |
| 31 | 4489342 | Адаптер | 1 |
| 31A | 4506416 | Уплотнительное кольцо | 1 |
| 33 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
