Пилотные гидролинии (5-1) — HITACHI ZX470H-3-HCMC

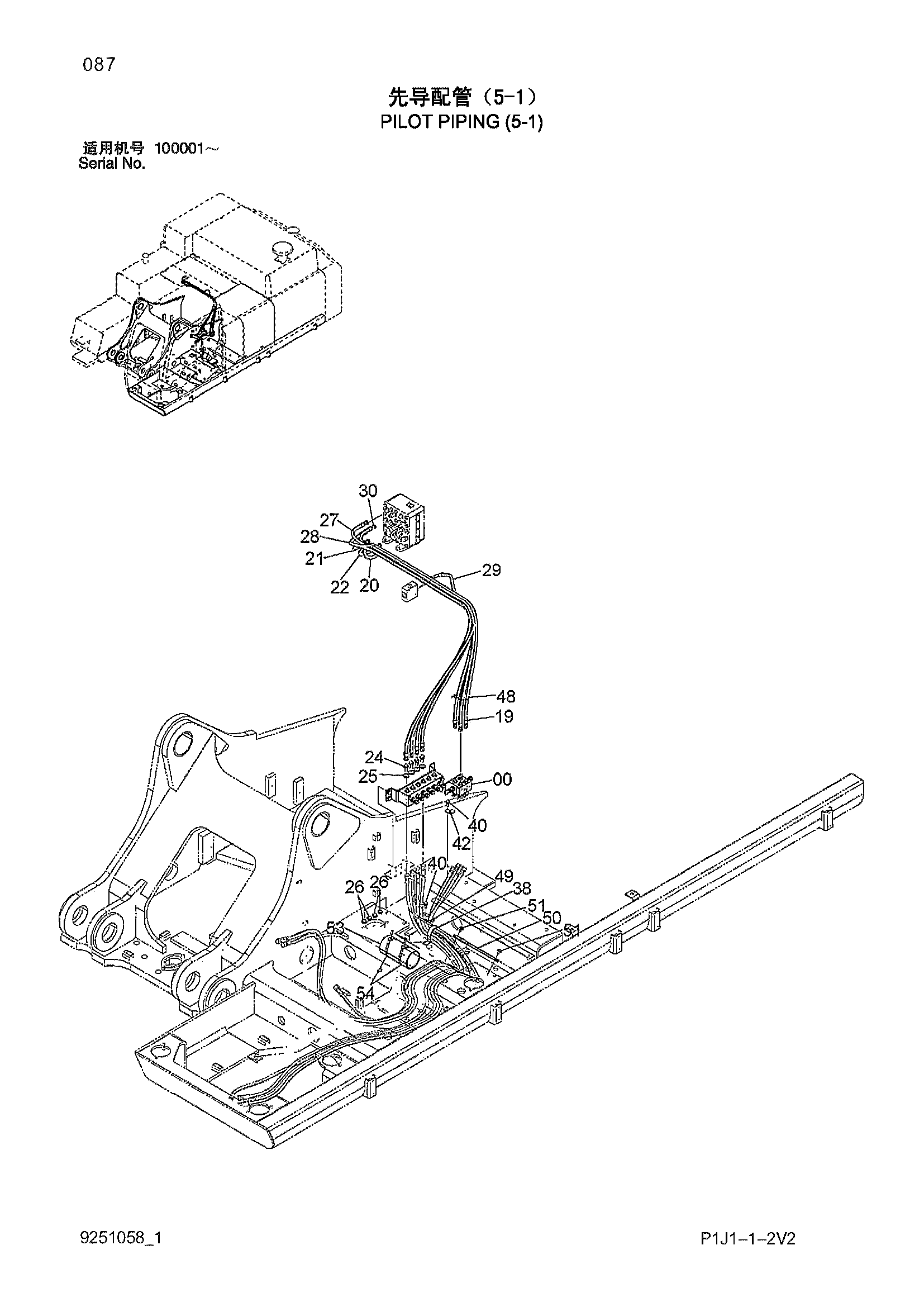

Заводская схема «Пилотные гидролинии (5-1)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9261748 | Датчик блок в сборе | 1 |
| 19 | 4635238 | Шланг | 1 |
| 20 | 4635239 | Шланг | 1 |
| 21 | 4635240 | Шланг | 1 |
| 22 | 4635241 | Шланг | 1 |
| 24 | 4202532 | Адаптер | 4 |
| 25 | J222014 | Шайба | 4 |
| 26 | 4202531 | Гайка | 4 |
| 27 | 9251611 | Шланг в сборе | 1 |
| 27A | 4635234 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 28 | 9251612 | Шланг в сборе | 1 |
| 28A | 4635235 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | 9251616 | Шланг в сборе | 1 |
| 29A | 4638283 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | 9251615 | Шланг в сборе | 1 |
| 30A | 4635242 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 38 | 4204136 | Зажим | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 42 | 4190253 | Зажим | 1 |
| 48 | 4055312 | Ленточный зажим | 1 |
| 49 | 4121859 | Ленточный зажим | 1 |
| 50 | 4341877 | Хомут шланга | 1 |
| 51 | J271020 | Болт с шайбой | 2 |
| 53 | 4442484 | Резиновая прокладка | 1 |
| 54 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
