Опора двигателя — HITACHI ZX470H-3-HCMC

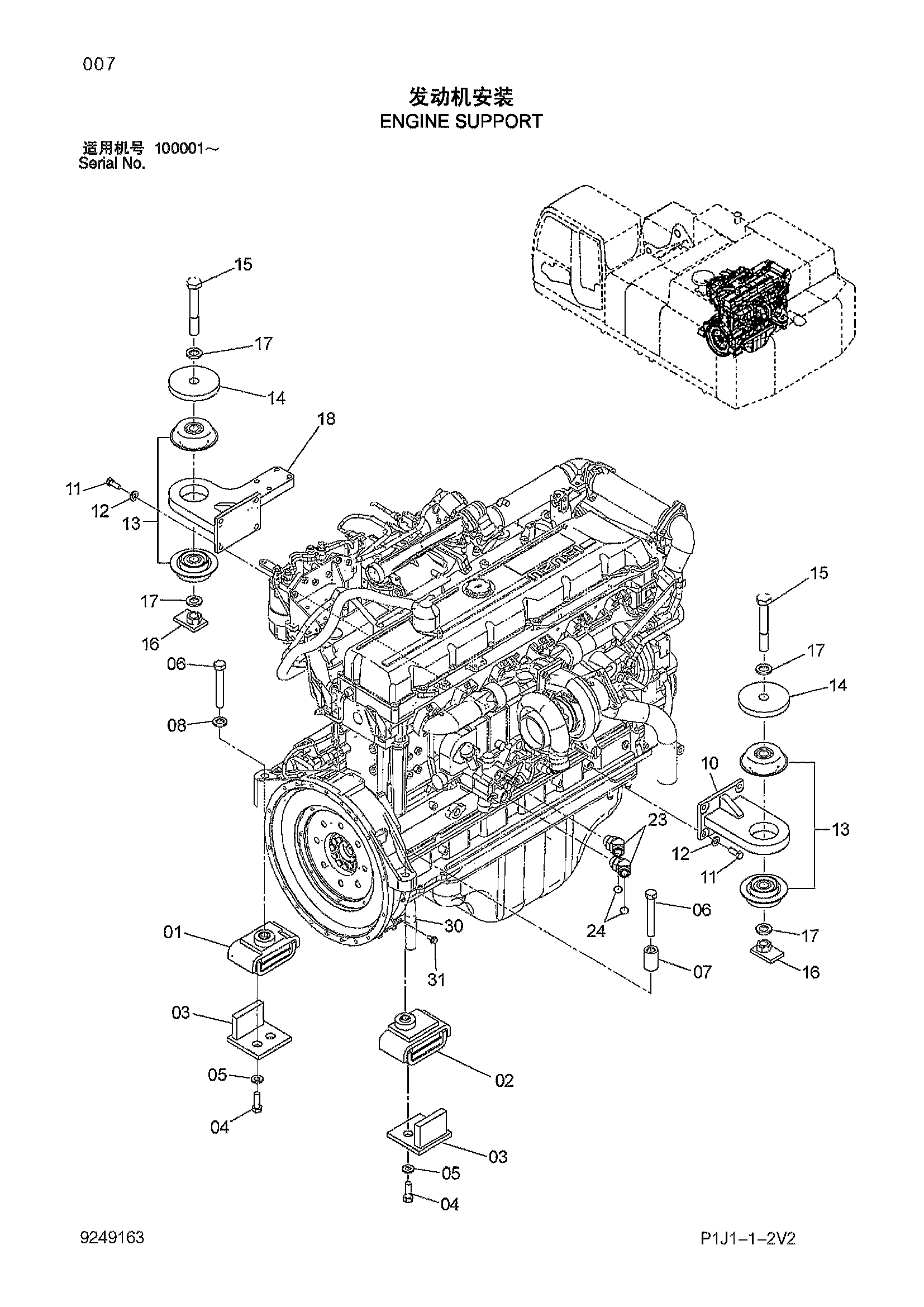

Заводская схема «Опора двигателя» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4628977 | Амортизатор | 1 |
| 02 | 4628983 | Амортизатор | 1 |
| 03 | 8079688 | Ограничитель | 2 |
| 04 | J931850 | Болт | 4 |
| 05 | J222018 | Шайба | 4 |
| 06 | J932209 | Болт | 2 |
| 07 | 4226774 | Проставка | 1 |
| 08 | 4089822 | Шайба | 1 |
| 10 | 8100063 | Кронштейн | 1 |
| 11 | 4317650 | Болт | 8 |
| 12 | J222014 | Шайба | 8 |
| 13 | 4633972 | Амортизатор (1=2детали) | 2 |
| 14 | 4633971 | Пластина | 2 |
| 15 | J932713 | Болт | 2 |
| 16 | 9764138 | Гайка спекиал | 2 |
| 17 | 4085857 | Шайба | 4 |
| 18 | 7048124 | Кронштейн | 1 |
| 23 | 4633977 | Угловой штуцер | 2 |
| 23A | 4153108 | Уплотнительное кольцо | 1 |
| 24 | 4420526 | Уплотнительное кольцо | 2 |
| 30 | 4192035 | Зажим | 1 |
| 31 | J271025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
