Гидролинии хода крышка — HITACHI ZX470H-3-HCMC

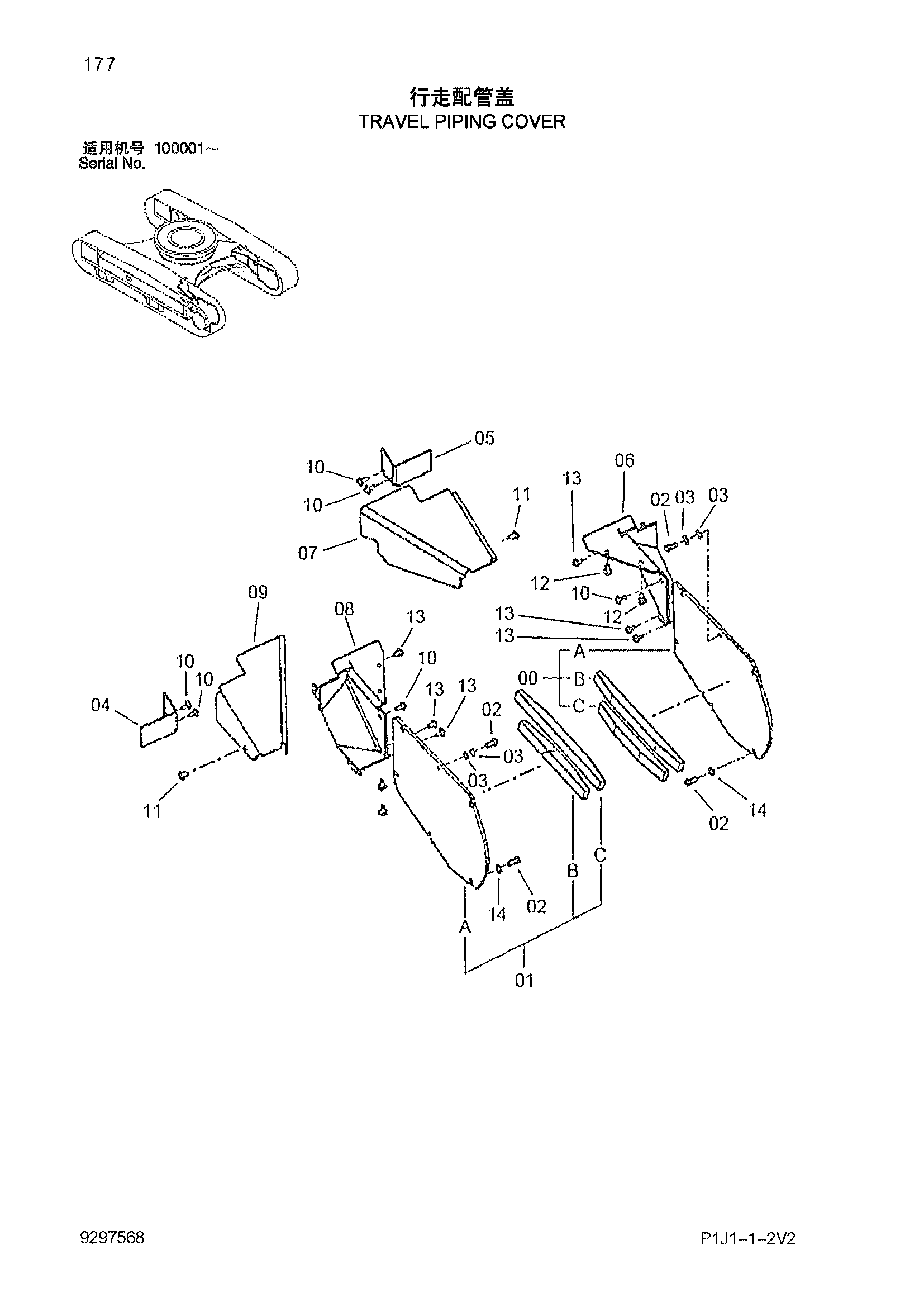

Заводская схема «Гидролинии хода крышка» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096091 | Крышка | 1 |
| 00A | 3088005 | Крышка | 1 |
| 00B | 4616491 | Штанга | 1 |
| 00C | 4616492 | Штанга | 1 |
| 01 | 8096092 | Крышка | 1 |
| 01A | 3088005 | Крышка | 1 |
| 01B | 4616491 | Штанга | 1 |
| 01C | 4616492 | Штанга | 1 |
| 02 | 4257968 | Болт башмак | 12 |
| 03 | J222016 | Шайба | 4 |
| 04 | 8061383 | Крышка | 1 |
| 05 | 8061384 | Крышка | 1 |
| 06 | 7054993 | Крышка | 1 |
| 07 | 6026432 | Крышка | 1 |
| 08 | 7055009 | Крышка | 1 |
| 09 | 6023445 | Крышка | 1 |
| 10 | J281235 | Болт с шайбой | 6 |
| 11 | J281250 | Болт с шайбой | 2 |
| 12 | J281240 | Болт с шайбой | 4 |
| 13 | J281230 | Болт с шайбой | 6 |
| 14 | A590916 | Пружинная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
