Кондиционер(2) — HITACHI ZX470H-3-HCMC

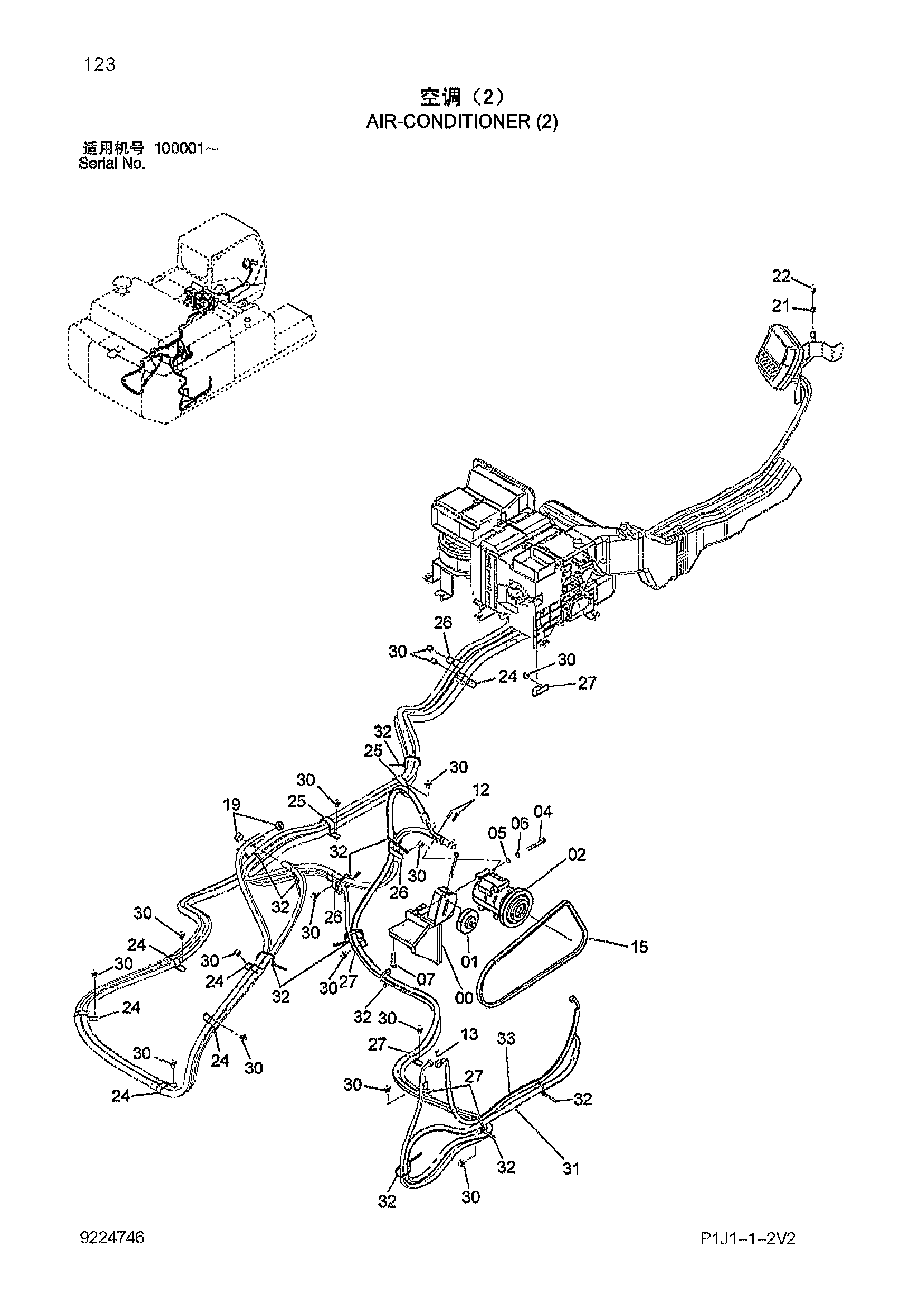

Заводская схема «Кондиционер(2)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048591 | Кронштейн | 1 |
| 01 | 4252004 | Шкив | 1 |
| 02 | 4436025 | Компрессор | 1 |
| 04 | J780880 | Болт с внутренним шестигранником | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 07 | J271255 | Болт с шайбой | 4 |
| 12 | J260630 | Болт с шайбой | 2 |
| 13 | J260625 | Болт с шайбой | 1 |
| 15 | 4612763 | Ремень V | 1 |
| 19 | 4514699 | Хомут шланга | 2 |
| 21 | 4405194 | Проставка | 1 |
| 22 | 4405814 | Датчик | 1 |
| 24 | 4192034 | Зажим | 6 |
| 25 | 4190265 | Зажим | 2 |
| 26 | 4190266 | Зажим | 3 |
| 27 | 4190282 | Зажим | 5 |
| 30 | J271020 | Болт с шайбой | 16 |
| 31 | 4647902 | Шланг радиатора | 1 |
| 32 | 4055312 | Ленточный зажим | 11 |
| 33 | 4359287 | Шланг радиатора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
