Пилотные гидролинии (3-1) — HITACHI ZX470H-3-HCMC

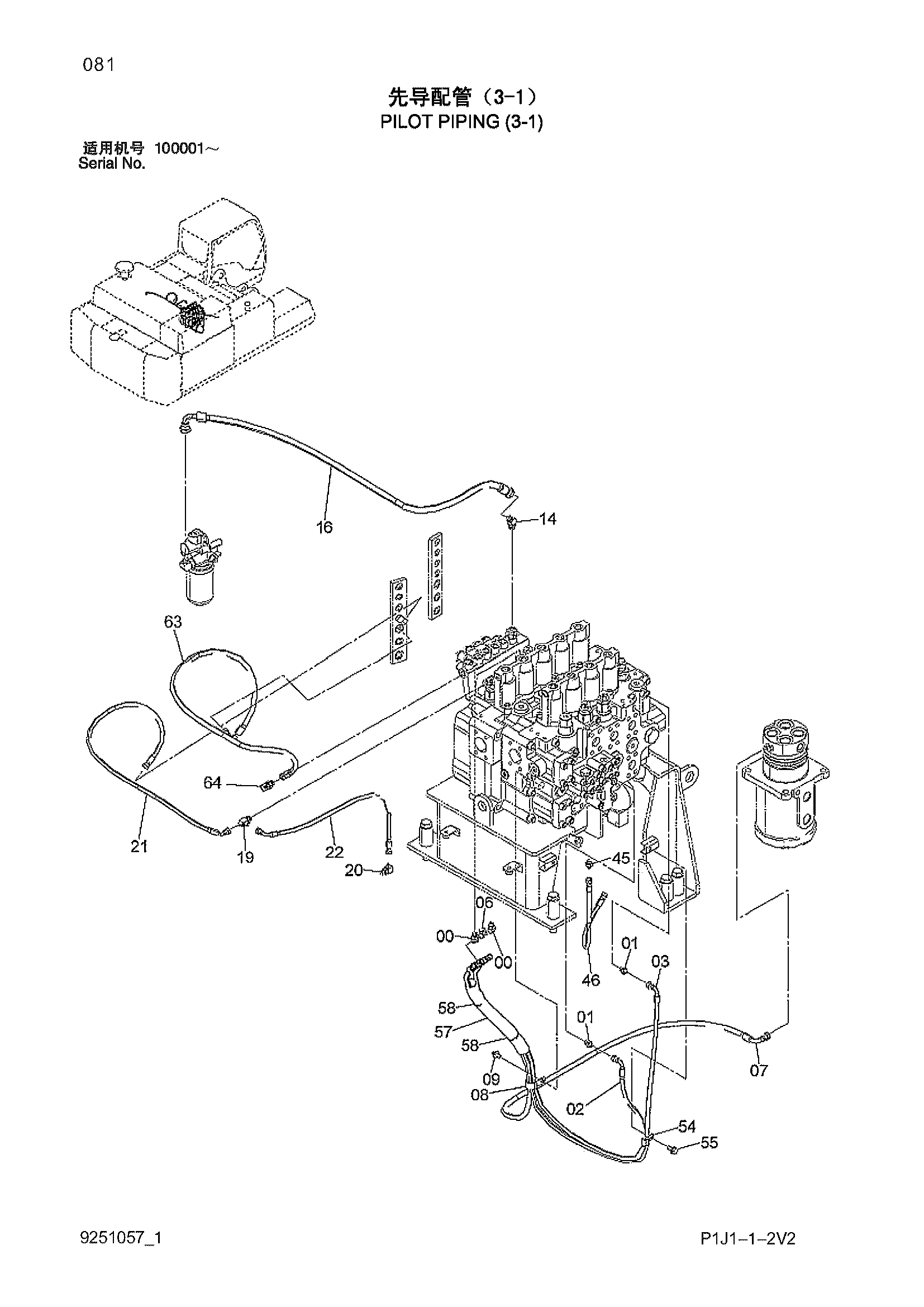

Заводская схема «Пилотные гидролинии (3-1)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852122 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4634388 | Шланг | 1 |
| 03 | 4634390 | Шланг | 1 |
| 06 | A852223 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4634389 | Шланг | 1 |
| 08 | 4190264 | Зажим | 1 |
| 09 | J271025 | Болт с шайбой | 1 |
| 14 | A852234 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4634354 | Шланг | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4651399 | Шланг | 1 |
| 22 | 9261220 | Шланг в сборе | 1 |
| 22A | 4638242 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 45 | A852122 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4486003 | Шланг | 1 |
| 54 | 4208479 | Зажим | 1 |
| 55 | J271025 | Болт с шайбой | 1 |
| 57 | 4326809 | Резиновая втулка | 1 |
| 58 | 4055312 | Ленточный зажим | 2 |
| 63 | 4701385 | Шланг | 1 |
| 64 | A852233 | Угловой штуцер | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
