Основные гидролинии (3-1) — HITACHI ZX470H-3-HCMC

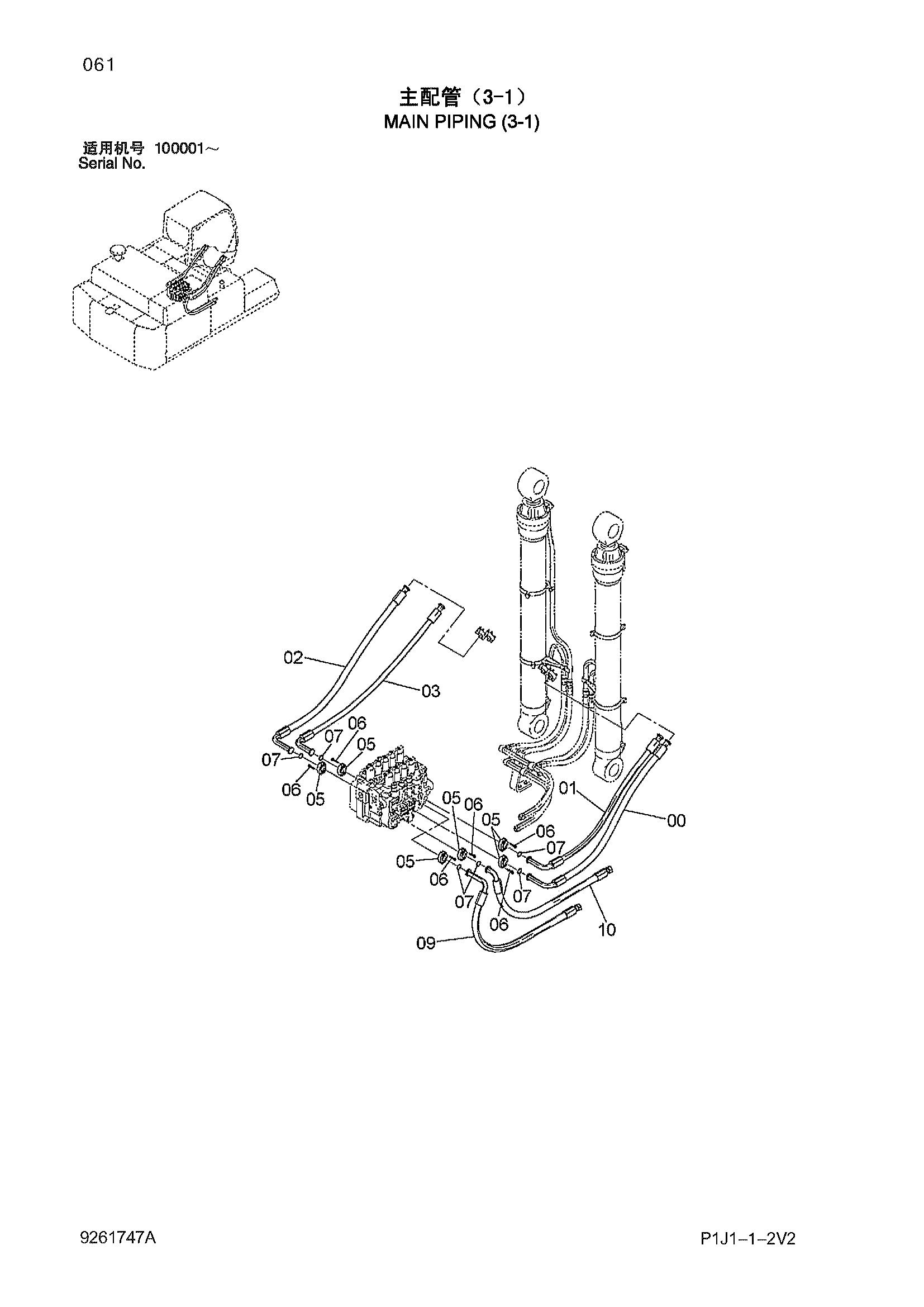

Заводская схема «Основные гидролинии (3-1)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4631615 | Шланг | 1 |
| 01 | 9282844 | Шланг в сборе | 1 |
| 01A | 4631616 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 4 |
| 02 | 9282707 | Шланг в сборе | 1 |
| 02A | 4636820 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 4 |
| 03 | 4646587 | Шланг | 1 |
| 05 | 4089703 | Разъёмный фланец | 12 |
| 06 | M341445 | Болт с внутренним шестигранником | 24 |
| 07 | 4508805 | Уплотнительное кольцо | 6 |
| 09 | 4631509 | Шланг | 1 |
| 10 | 4631614 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
