Основные гидролинии (3-2) — HITACHI ZX470H-3-HCMC

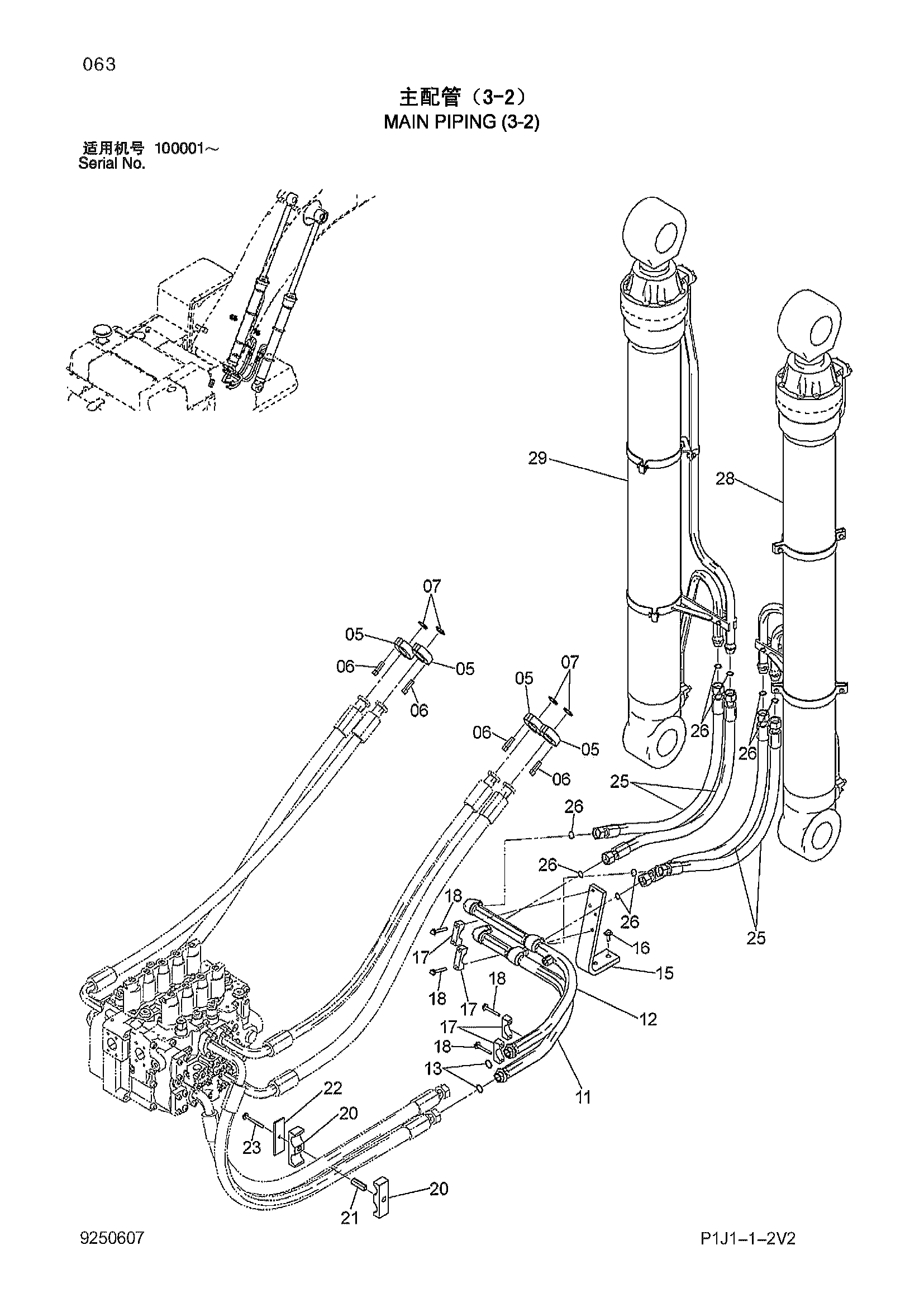

Заводская схема «Основные гидролинии (3-2)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4089703 | Разъёмный фланец | 8 |
| 06 | M341445 | Болт с внутренним шестигранником | 16 |
| 07 | 4508805 | Уплотнительное кольцо | 4 |
| 11 | 8066121 | Трубка | 1 |
| 12 | 8108285 | Трубка | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 2 |
| 15 | 3078970 | Кронштейн | 1 |
| 16 | J281235 | Болт с шайбой | 2 |
| 17 | 4334364 | Хомут трубки | 4 |
| 18 | J271275 | Болт с шайбой | 8 |
| 20 | 4215878 | Хомут шланга | 2 |
| 21 | 4215879 | Проставка | 1 |
| 22 | 4215880 | Пластина | 1 |
| 23 | J271295 | Болт с шайбой | 1 |
| 25 | 4636821 | Шланг | 4 |
| 26 | 4187328 | Уплотнительное кольцо | 8 |
| 28 | 4637751 | Гидроцилиндр стрелы (правый) | 1 |
| 29 | 4637752 | Гидроцилиндр стрелы (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
