Крышка(1) — HITACHI ZX470H-3-HCMC

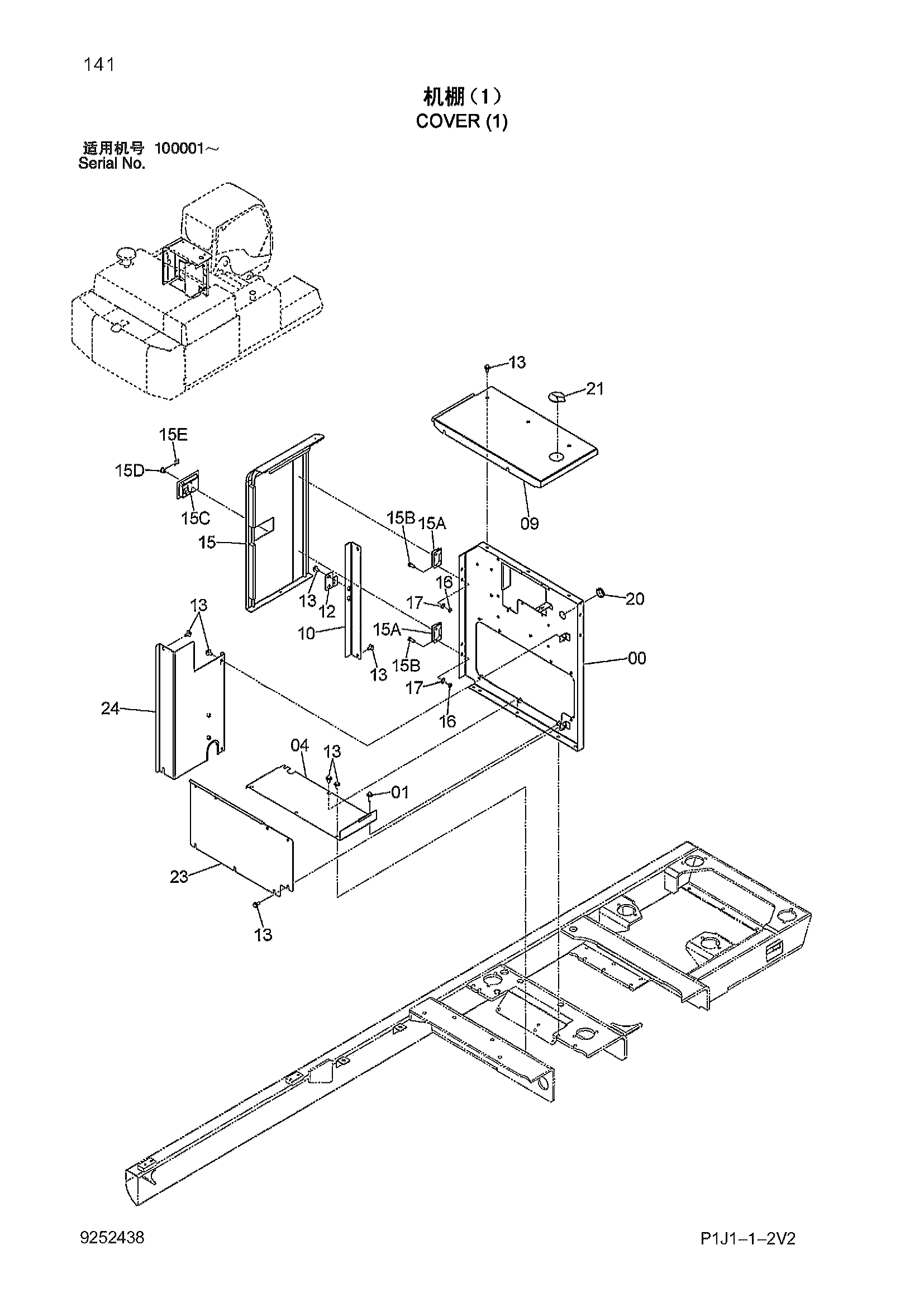

Заводская схема «Крышка(1)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048938 | Крышка | 1 |
| 01 | J281245 | Болт с шайбой | 4 |
| 04 | 8104844 | Крышка | 1 |
| 09 | 8101565 | Крышка | 1 |
| 10 | 7048931 | Кронштейн | 1 |
| 12 | 4454860 | Ограничитель | 1 |
| 13 | J281230 | Болт с шайбой | 25 |
| 15 | 6023610 | Дверь | 1 |
| 15A | 3072015 | Петля | 2 |
| 15B | J901230 | Болт | 4 |
| 15C | 4409395 | Замок | 1 |
| 15D | 4409396 | Гидроцилиндр. блокировка | 1 |
| 15E | 4461342 | Зажим | 1 |
| 16 | J950012 | Гайка | 4 |
| 17 | J222012 | Шайба | 4 |
| 20 | 4210485 | Резиновая втулка | 1 |
| 21 | 3058180 | Резиновая втулка | 1 |
| 23 | 3107858 | Крышка | 1 |
| 24 | 7049985 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
