Радиатор — HITACHI ZX470H-3-HCMC

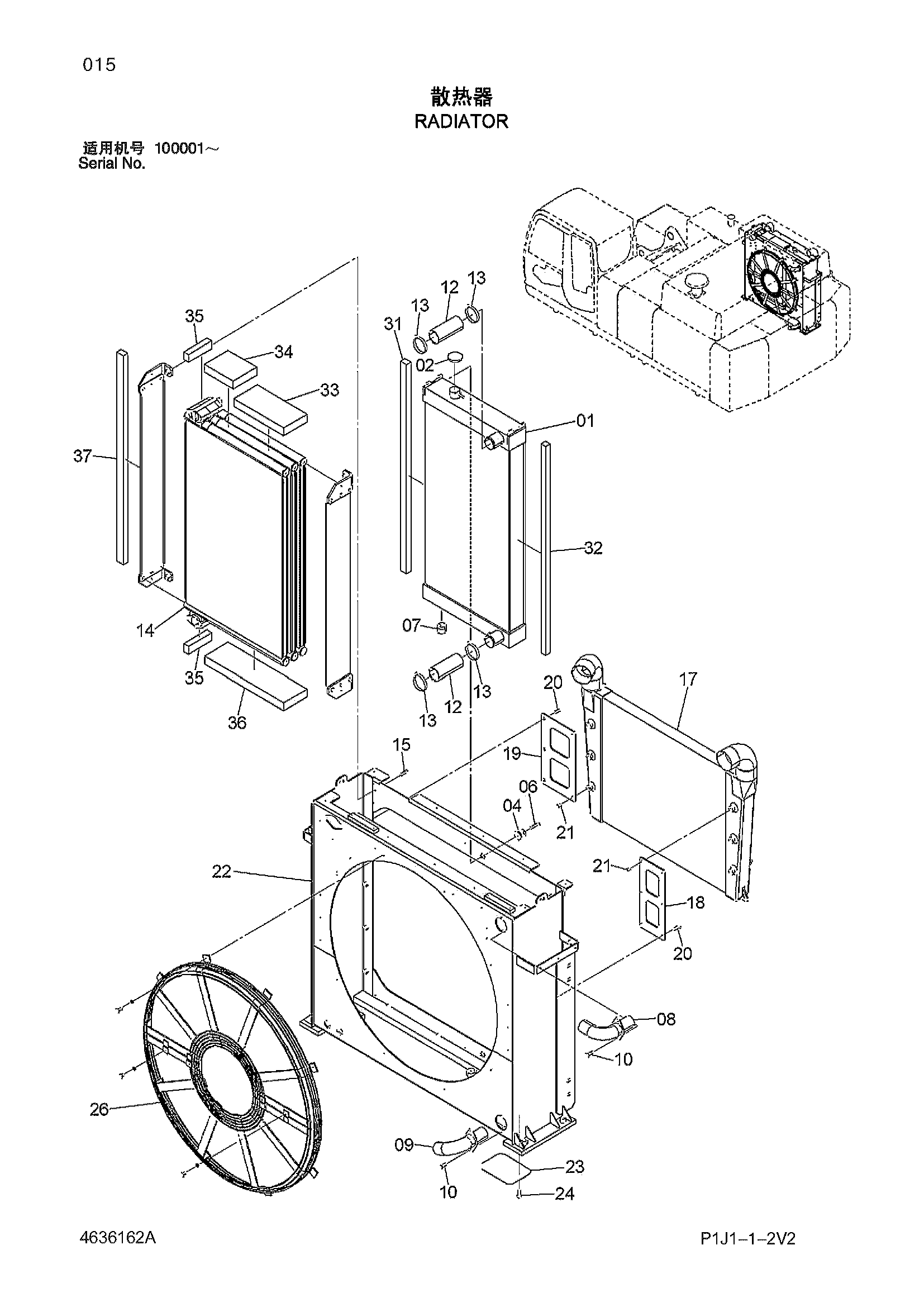

Заводская схема «Радиатор» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4636162 | Радиатор в сборе | 1 | |
| 01 | 4655008 | Коре радиатор | 1 |
| 02 | 4152858 | Колпачок | 1 |
| 04 | 4655010 | Амортизатор | 4 |
| 06 | J281050 | Болт с шайбой | 4 |
| 07 | 4655013 | Амортизатор | 2 |
| 08 | 4655014 | Трубка | 1 |
| 09 | 4655015 | Трубка | 1 |
| 10 | J271235 | Болт с шайбой | 4 |
| 12 | 4655017 | Шланг | 2 |
| 13 | 4655018 | Хомут | 4 |
| 14 | 4655019 | Масляный радиатор | 1 |
| 15 | J271235 | Болт с шайбой | 4 |
| 17 | 4655020 | Радиатор | 1 |
| 18 | 4655021 | Пластина | 1 |
| 19 | 4655022 | Пластина | 1 |
| 20 | J271235 | Болт с шайбой | 6 |
| 21 | J271225 | Болт с шайбой | 6 |
| 22 | 4655024 | Рама | 1 |
| 23 | 4655025 | Пластина | 1 |
| 24 | J271235 | Болт с шайбой | 2 |
| 26 | 4655027 | Сетка провод | 1 |
| 31 | 4655030 | Манжета | 1 |
| 32 | 4655031 | Манжета | 1 |
| 33 | 4655032 | Манжета | 1 |
| 34 | 4655033 | Манжета | 1 |
| 35 | 4655034 | Манжета | 2 |
| 36 | 4655035 | Манжета | 1 |
| 37 | 4655036 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
