Топливный бак — HITACHI ZX470H-3-HCMC

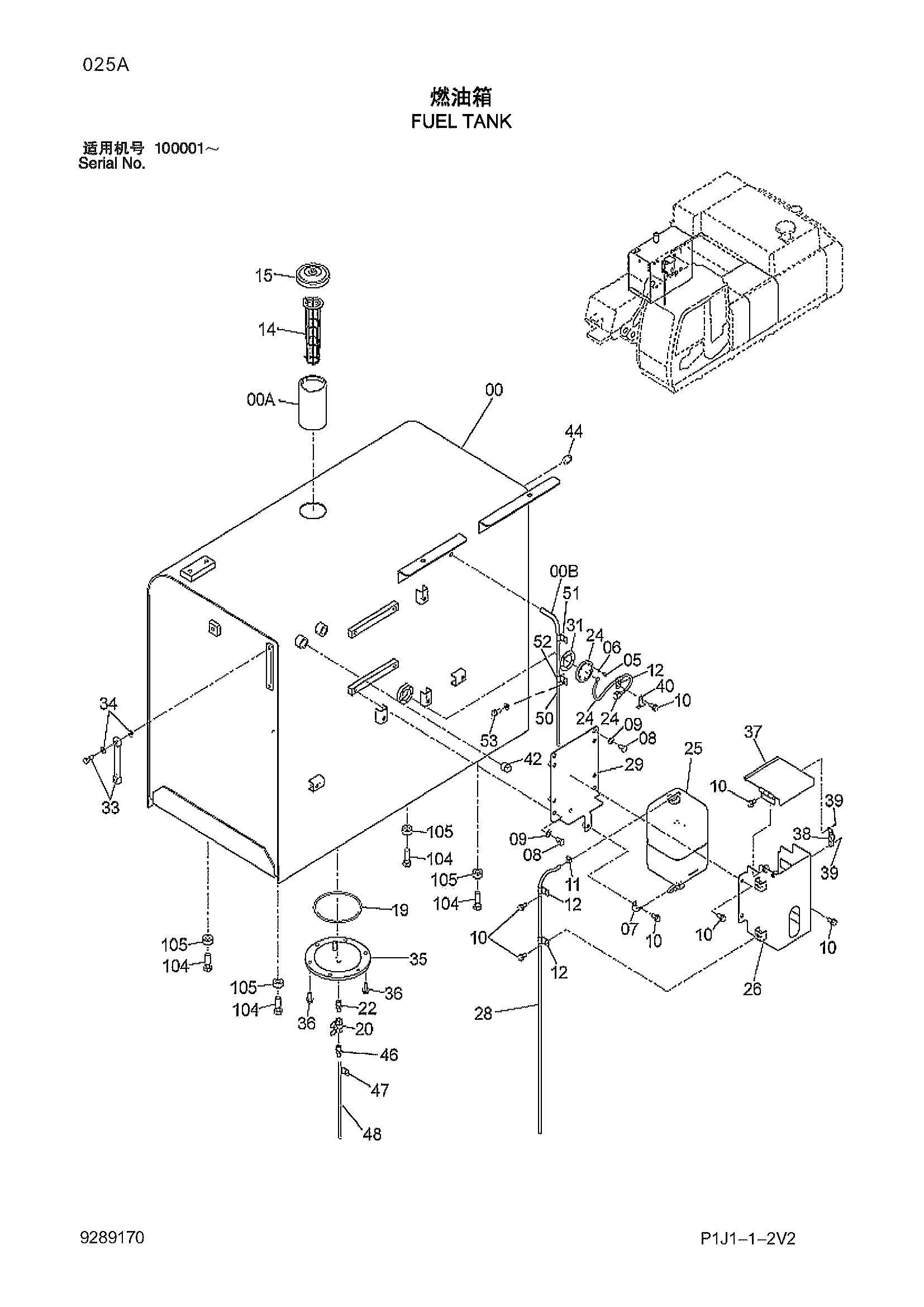

Заводская схема «Топливный бак» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9289170 | Фуелтанкл в сборе | 1 | |
| 00 | 5009967 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4653213 | Трубка | 1 |
| 05 | J780510 | Болт с внутренним шестигранником | 5 |
| 06 | A590905 | Пружинная шайба | 5 |
| 07 | 4257159 | Кронштейн | 1 |
| 08 | J901220 | Болт | 4 |
| 09 | A590112 | Плоская шайба | 4 |
| 10 | J271025 | Болт с шайбой | 10 |
| 11 | 4508575 | Хомут шланга | 1 |
| 12 | 4190261 | Зажим | 3 |
| 14 | 4372619 | Сетчатый фильтр | 1 |
| 15 | 4361638 | Колпачок | 1 |
| 15A | 4168820 | Манжета резиновый | 1 |
| 19 | A810160 | Уплотнительное кольцо | 1 |
| 20 | 4374265 | Шаровой клапан | 1 |
| 22 | 94-1901 | Адаптер | 1 |
| 24 | 4257128 | Поплавок | 1 |
| 25 | 4651992 | Бак воды | 1 |
| 26 | 7050354 | Крышка | 1 |
| 28 | 4206453 | Виниловый шланг | 1 |
| 29 | 8104396 | Кронштейн | 1 |
| 31 | 4269607 | Манжета | 1 |
| 33 | 8033923 | Указатель уровня | 1 |
| 33A | 4100967 | Болт | 2 |
| 34 | 449558 | Уплотнительная шайба | 4 |
| 35 | 8104209 | Крышка | 1 |
| 36 | J271030 | Болт с шайбой | 6 |
| 37 | 8104395 | Крышка | 1 |
| 38 | 4254200 | Замок | 1 |
| 39 | J460308 | Винт с шайбой | 4 |
| 40 | 4336875 | Кронштейн | 1 |
| 42 | 94-2025 | Пробка | 1 |
| 44 | 4655968 | Пробка | 1 |
| 46 | 4449362 | Адаптер | 1 |
| 47 | 4514700 | Зажим | 1 |
| 48 | 4676391 | Топливный шланг | 1 |
| 50 | 9264224 | Топливный шланг | 1 |
| 51 | 4514699 | Хомут шланга | 1 |
| 52 | 4192035 | Зажим | 1 |
| 53 | J271025 | Винт с шайбой | 1 |
| 104 | J901650 | Болт | 8 |
| 105 | 4626882 | Проставка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
