Облицовка (1-2) — HITACHI ZX470H-3

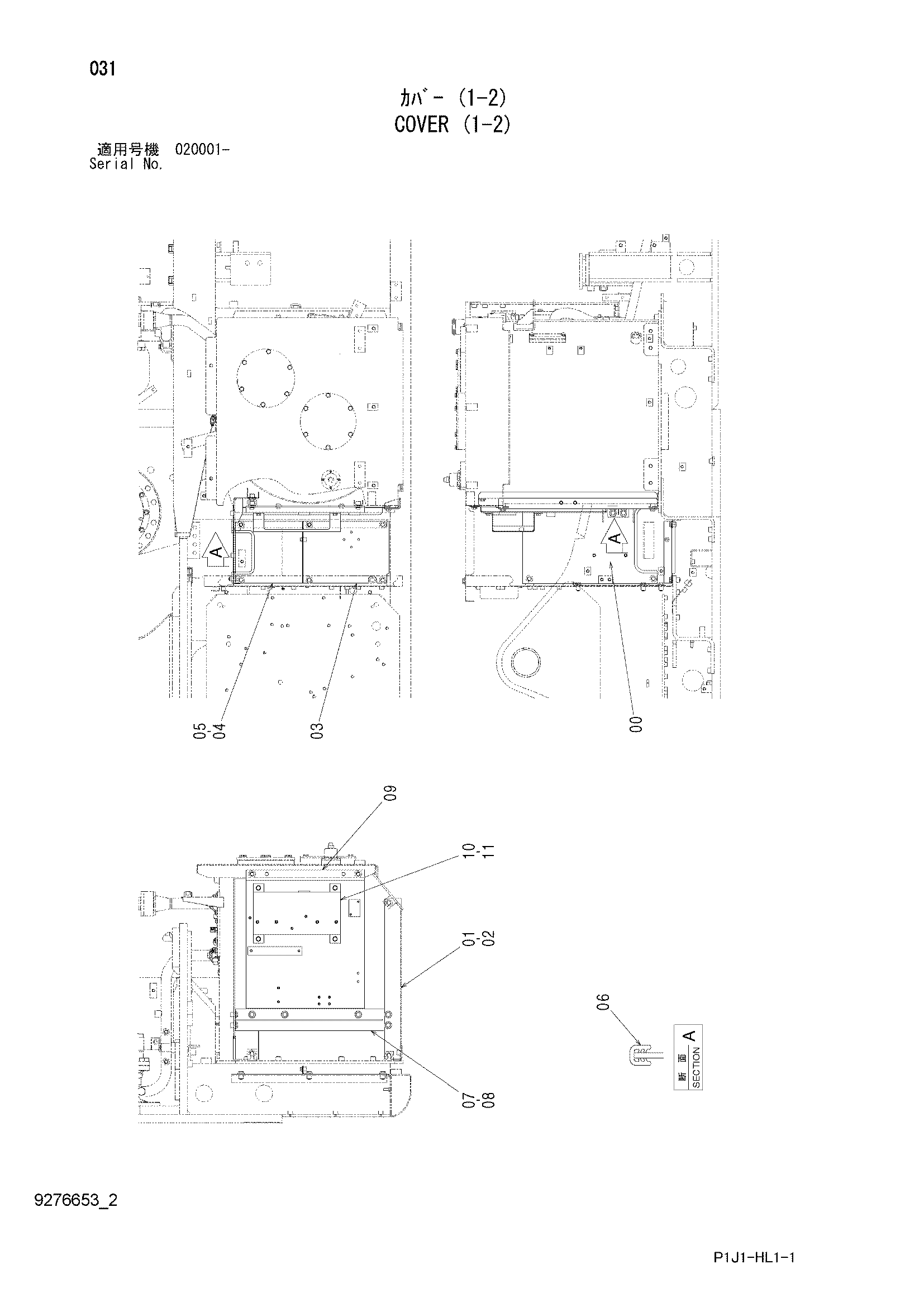

Заводская схема «Облицовка (1-2)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052305 | Крышка | 1 |
| 01 | 8108387 | Кронштейн | 1 |
| 02 | J281225 | Болт с шайбой | 2 |
| 02A | J901225 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 8108396 | Крышка | 1 |
| 04 | 4670035 | Крышка | 1 |
| 05 | J271020 | Болт с шайбой | 1 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4449136 | Уплотнительная окантовка | 1 |
| 07 | 8108386 | Кронштейн | 1 |
| 08 | J281225 | Болт с шайбой | 5 |
| 08A | J901225 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | 7052707 | Кронштейн | 1 |
| 10 | 8109291 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
