Орошение трубопроводы (5.2m верхний стрела)(удлинённый вылет демонтажный передний) — HITACHI ZX470H-3

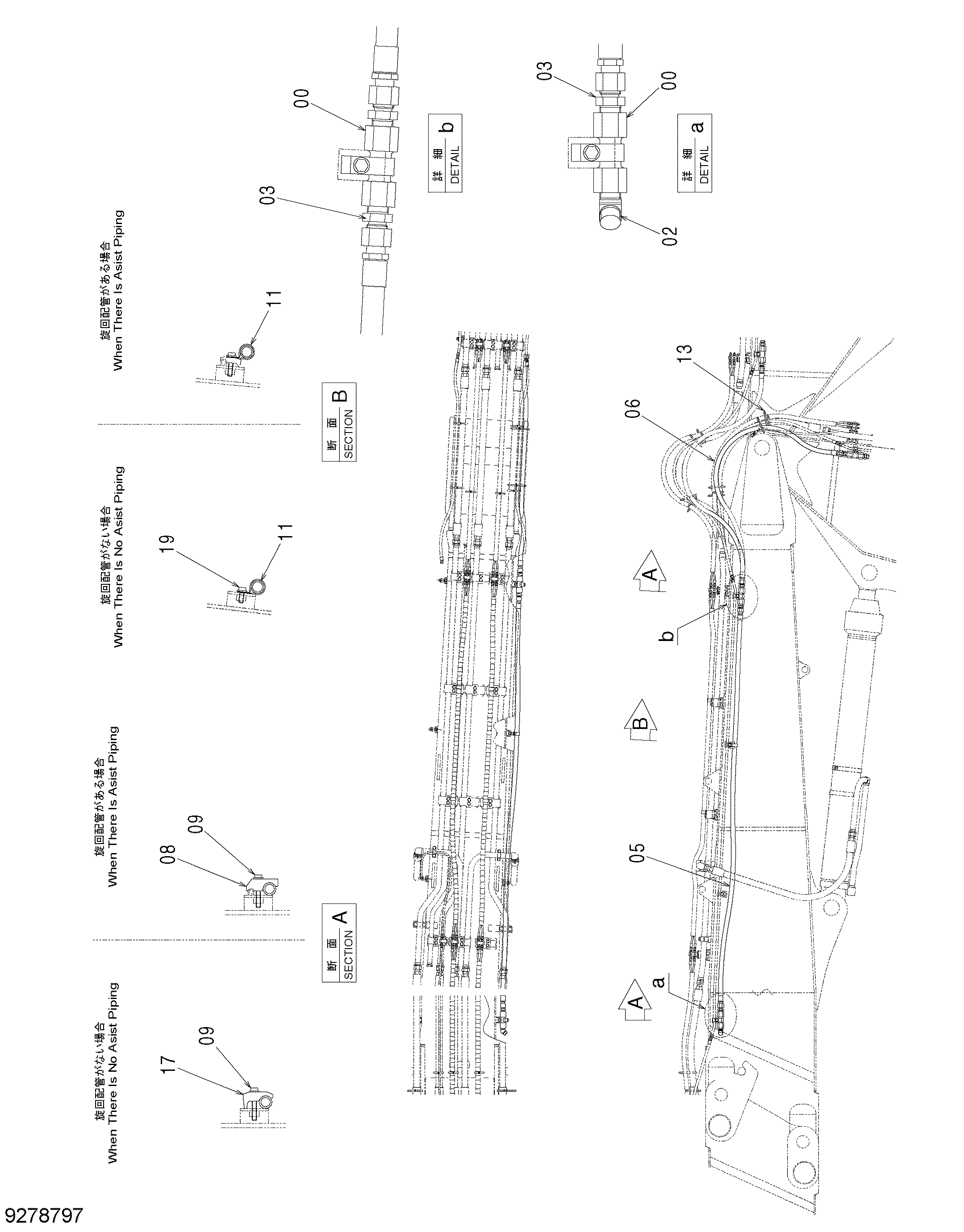

Заводская схема «Орошение трубопроводы (5.2m верхний стрела)(удлинённый вылет демонтажный передний)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 94-1505 | Угловой штуцер | 1 |
| 03 | 94-1305 | Адаптер | 3 |
| 05 | 4671602 | Шланг | 1 |
| 06 | 4671603 | Шланг | 1 |
| 08 | 4619468 | Хомут трубки | 2 |
| 09 | J271280 | Болт с шайбой | 2 |
| 09A | J901280 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4190264 | Зажим | 1 |
| 13 | 4121859 | Ленточный зажим | 2 |
| 17 | 4190127 | Хомут трубки | 2 |
| 19 | J271230 | Болт с шайбой | 1 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
