Вентилятор клапан (вентилятор реверсе) — HITACHI ZX470H-3

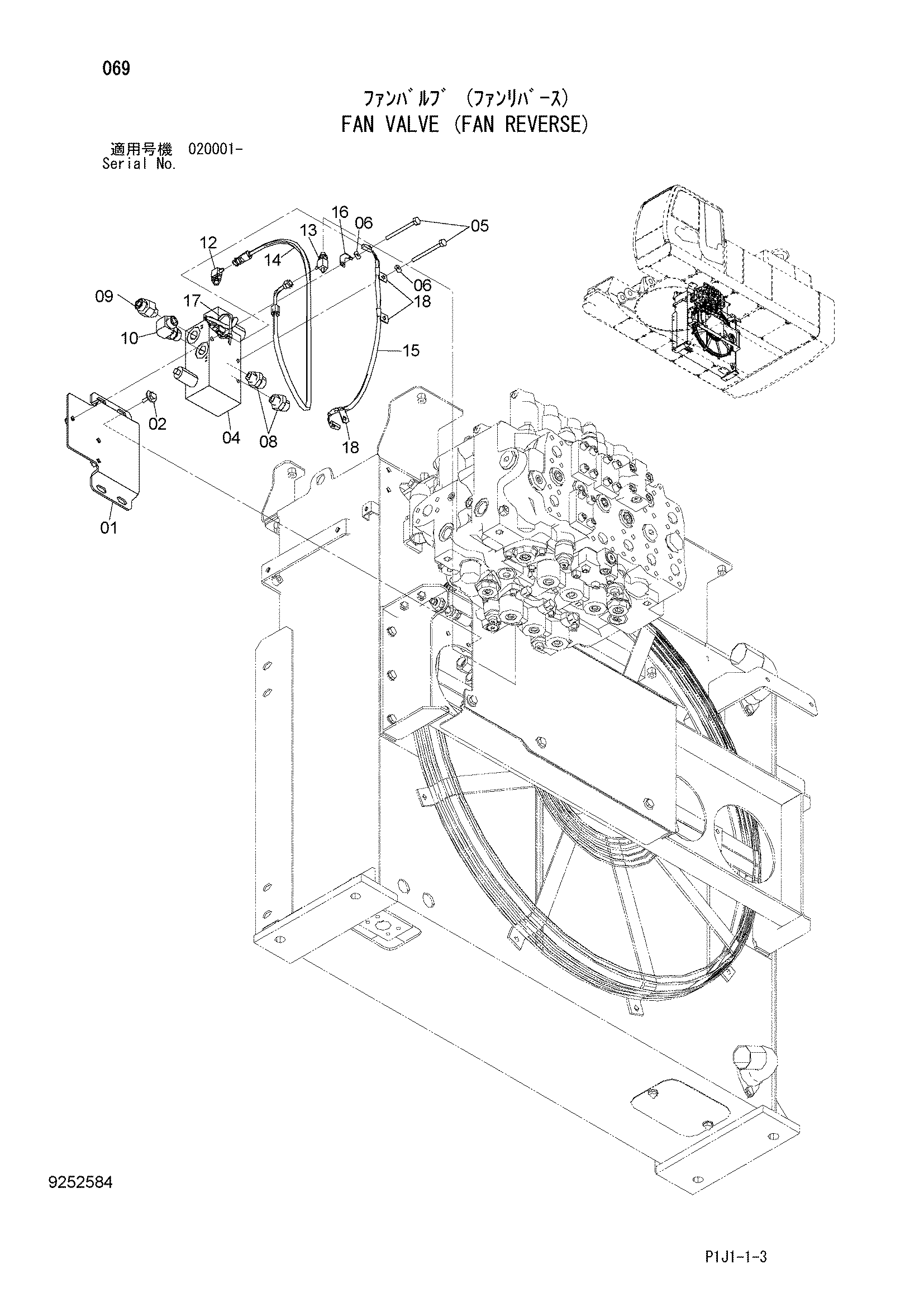

Заводская схема «Вентилятор клапан (вентилятор реверсе)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8101399 | Кронштейн | 1 |
| 02 | J281030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 4639102 | Электромагнитный клапан | 1 |
| 05 | J901000 | Болт | 3 |
| 06 | A590110 | Плоская шайба | 3 |
| 08 | A853166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4429979 замена: A853166 | Адаптер | 1 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A853366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4451993 | Шланг | 1 |
| 15 | 4655770 | Жгут проводов | 1 |
| 16 | 4336875 | Кронштейн | 1 |
| 17 | 4055311 | Ленточный зажим | 1 |
| 18 | 4190261 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
