Основные гидролинии (3-2) — HITACHI ZX470H-3

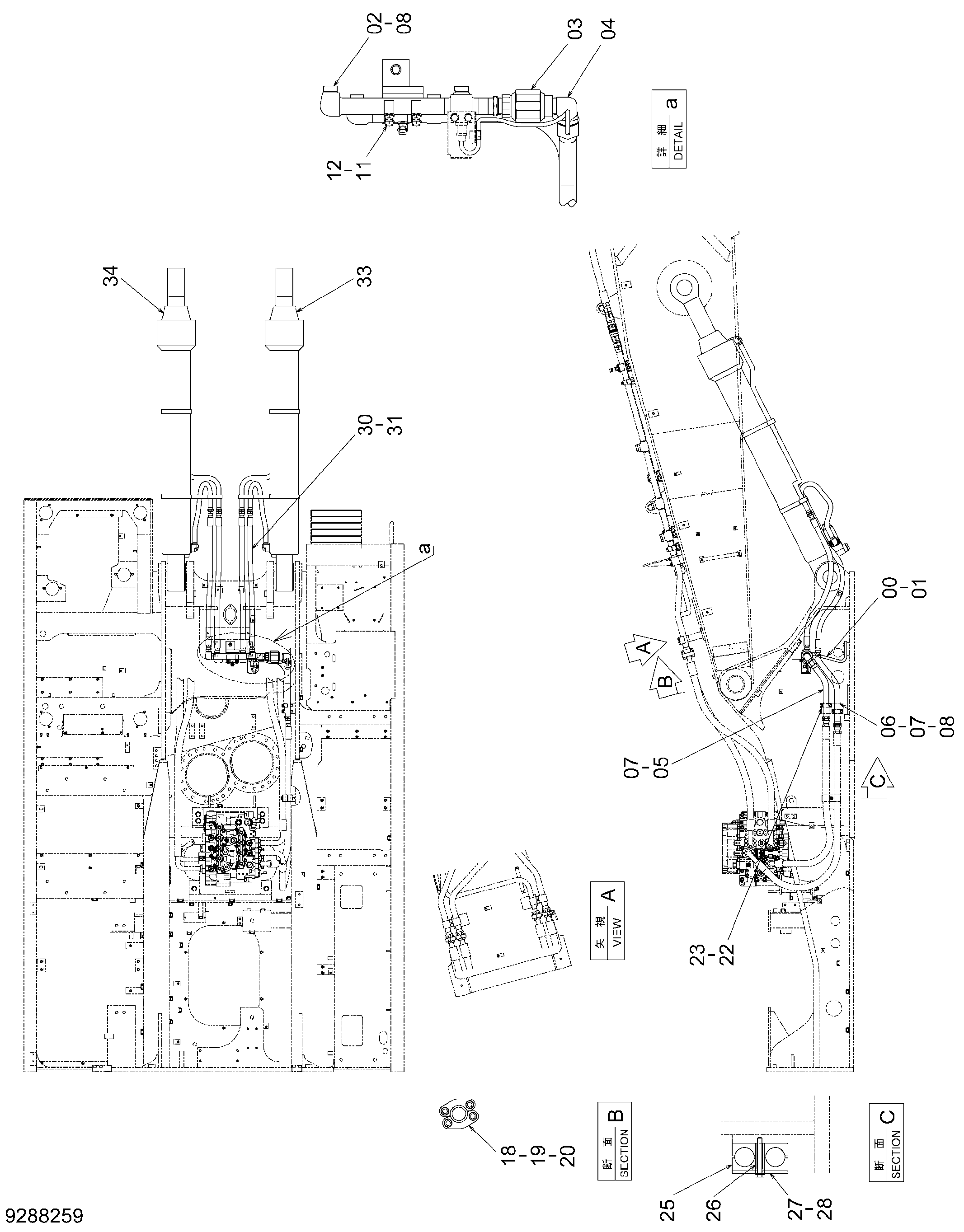

Заводская схема «Основные гидролинии (3-2)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109730 | Кронштейн | 1 |
| 01 | J281235 | Болт с шайбой | 2 |
| 01A | J901235 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | 8108306 | Трубка | 1 |
| 03 | 4241767 | Клапан словретур | 1 |
| 04 | 4266144 | Угловой штуцер | 1 |
| 04A | 4506428 | Уплотнительное кольцо | 1 |
| 05 | 8108921 | Трубка | 1 |
| 06 | 8108922 | Трубка | 1 |
| 07 | 4187329 | Уплотнительное кольцо | 2 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4334364 | Хомут трубки | 3 |
| 12 | J271275 | Болт с шайбой | 6 |
| 12A | J901275 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 18 | 4089703 | Разъёмный фланец | 8 |
| 19 | M341445 | Болт с внутренним шестигранником | 16 |
| 20 | 4508805 | Уплотнительное кольцо | 4 |
| 22 | 4334364 | Хомут трубки | 2 |
| 23 | J271275 | Болт с шайбой | 4 |
| 23A | J901275 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4215878 | Хомут шланга | 2 |
| 26 | 4215879 | Проставка | 1 |
| 27 | 4215880 | Пластина | 1 |
| 28 | J271295 | Болт с шайбой | 1 |
| 28A | J901295 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4636821 | Шланг | 4 |
| 31 | 4187328 | Уплотнительное кольцо | 8 |
| 33 | 4665304 | Гидроцилиндр стрелы (правый) | 1 |
| 34 | 4665305 | Гидроцилиндр стрелы (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
