Трубопроводы системы смазки (рукоять 8.5m) — HITACHI ZX470H-3

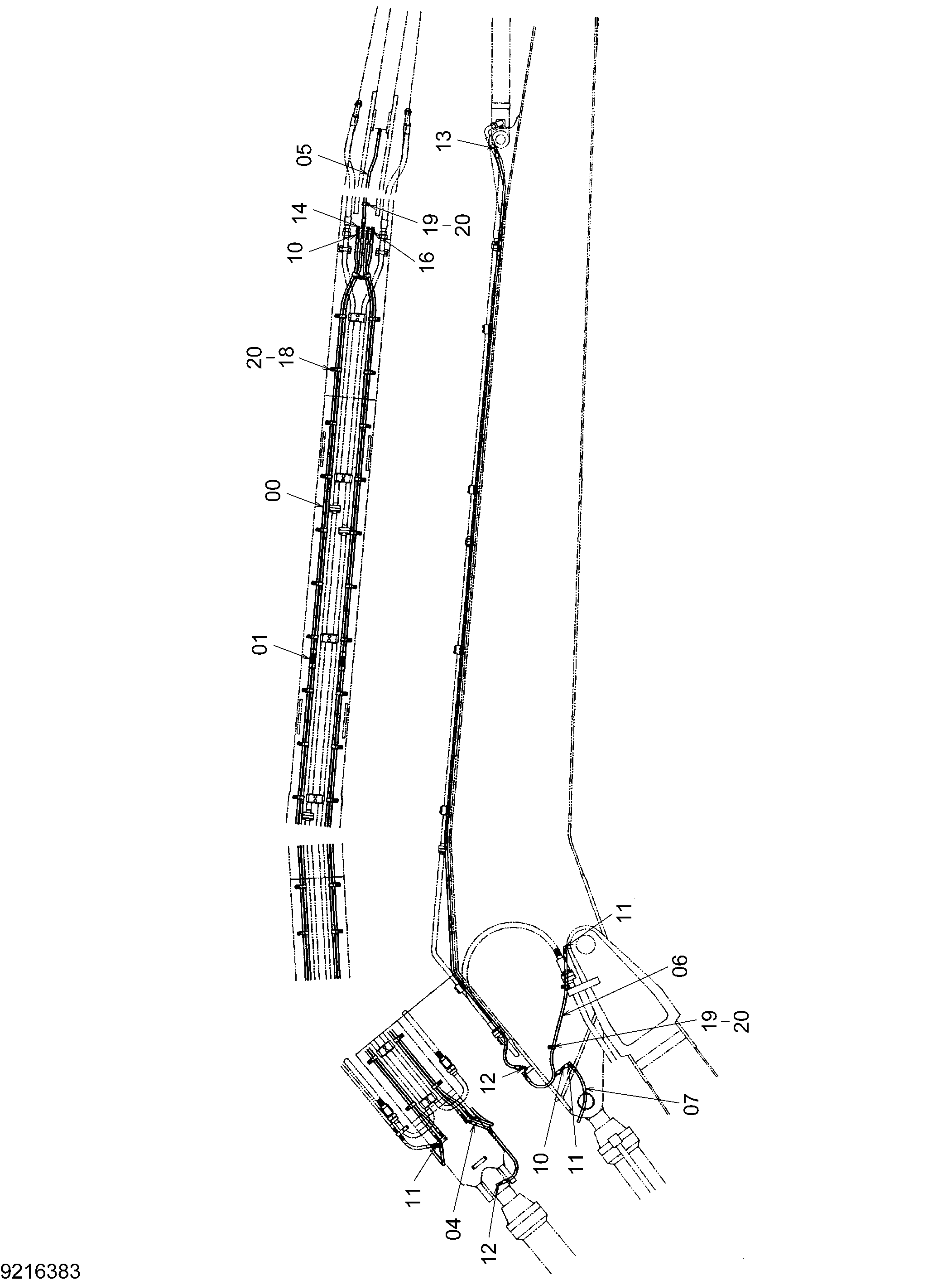

Заводская схема «Трубопроводы системы смазки (рукоять 8.5m)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355834 | Шланг | 8 |
| 01 | 4320056 | Адаптер | 4 |
| 04 | 4411446 | Шланг | 1 |
| 05 | 4420057 | Шланг | 1 |
| 06 | 4481824 | Шланг | 2 |
| 07 | 4481126 | Шланг | 1 |
| 10 | 4154651 | Адаптер | 7 |
| 11 | 4154656 | Угловой штуцер | 6 |
| 12 | 4154655 | Угловой штуцер | 5 |
| 13 | 4298745 | Угловой штуцер | 1 |
| 14 | 94-2022 | Пробка | 11 |
| 16 | J75482 | Пресс-маслёнка | 4 |
| 18 | 4190282 | Зажим | 30 |
| 19 | 4190273 | Зажим | 5 |
| 20 | J271025 | Болт с шайбой | 34 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
