Поворот трубопроводы (3.9m верхний стрела)(экскаватор)[EU] — HITACHI ZX470H-3

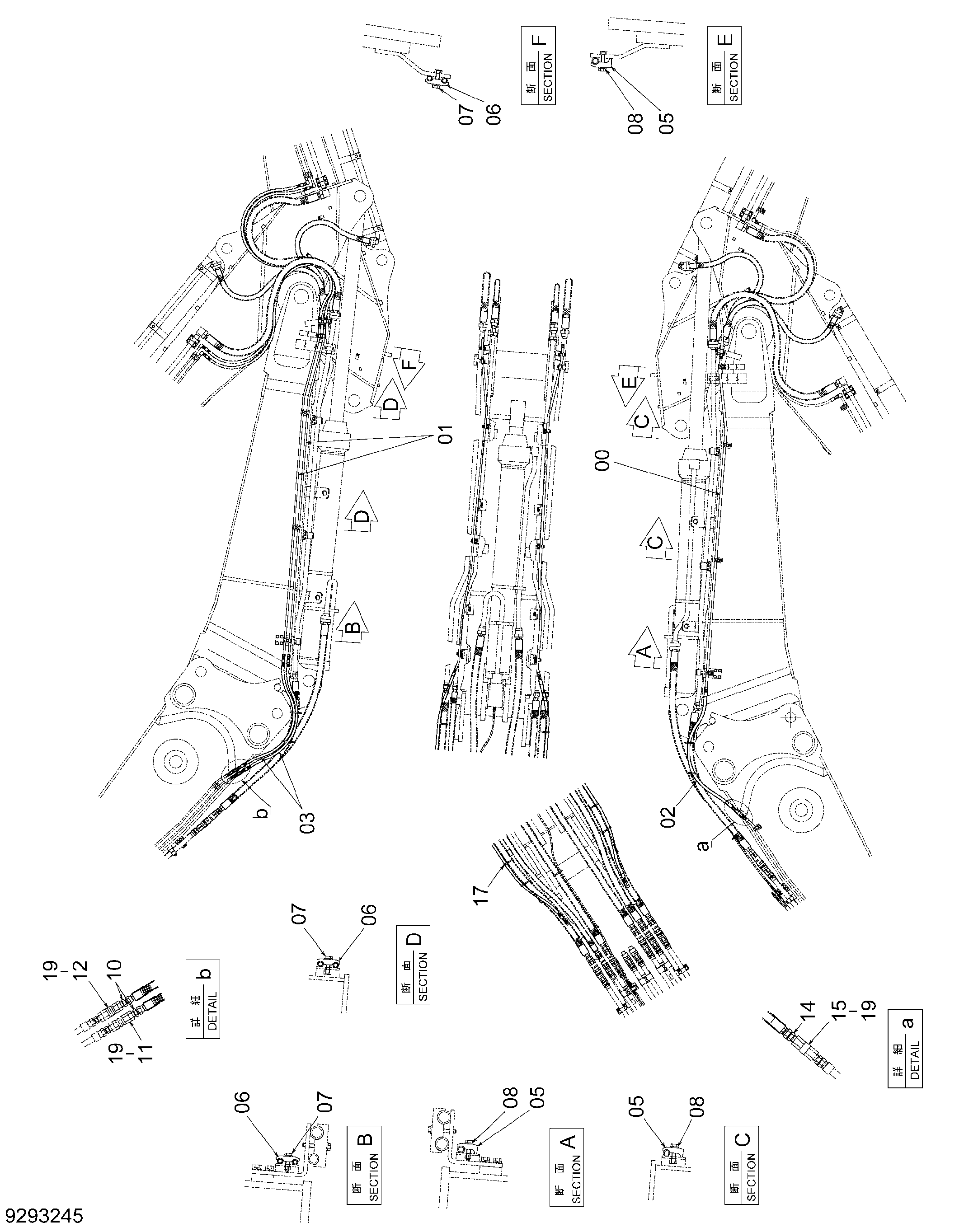

Заводская схема «Поворот трубопроводы (3.9m верхний стрела)(экскаватор)[EU]» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот трубопроводы (3.9m верхний стрела)(экскаватор)[EU] HITACHI ZX470H-3](/catalog-drawings/79/7945a5fc-d166-4bb6-b519-1d2838954131.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114391 | Трубка | 1 |
| 01 | 8109215 | Трубка | 2 |
| 02 | 4687654 | Шланг | 1 |
| 03 | 4646254 | Шланг | 2 |
| 05 | 4190125 | Хомут трубки | 4 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | J271250 | Болт с шайбой | 4 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271255 | Болт с шайбой | 4 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4154652 | Адаптер | 2 |
| 11 | 4166109 | Самоуплотняющееся соединение | 1 |
| 12 | 4166236 | Самоуплотняющееся соединение | 1 |
| 14 | 4154653 | Адаптер | 1 |
| 15 | 4166235 | Самоуплотняющееся соединение | 1 |
| 15A | YA00013963 | Пылезащитный колпачок | 1 |
| 17 | 4121859 | Ленточный зажим | 4 |
| 19 | 4654945 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
