Обратные трубопроводы (2) — HITACHI ZX470H-3

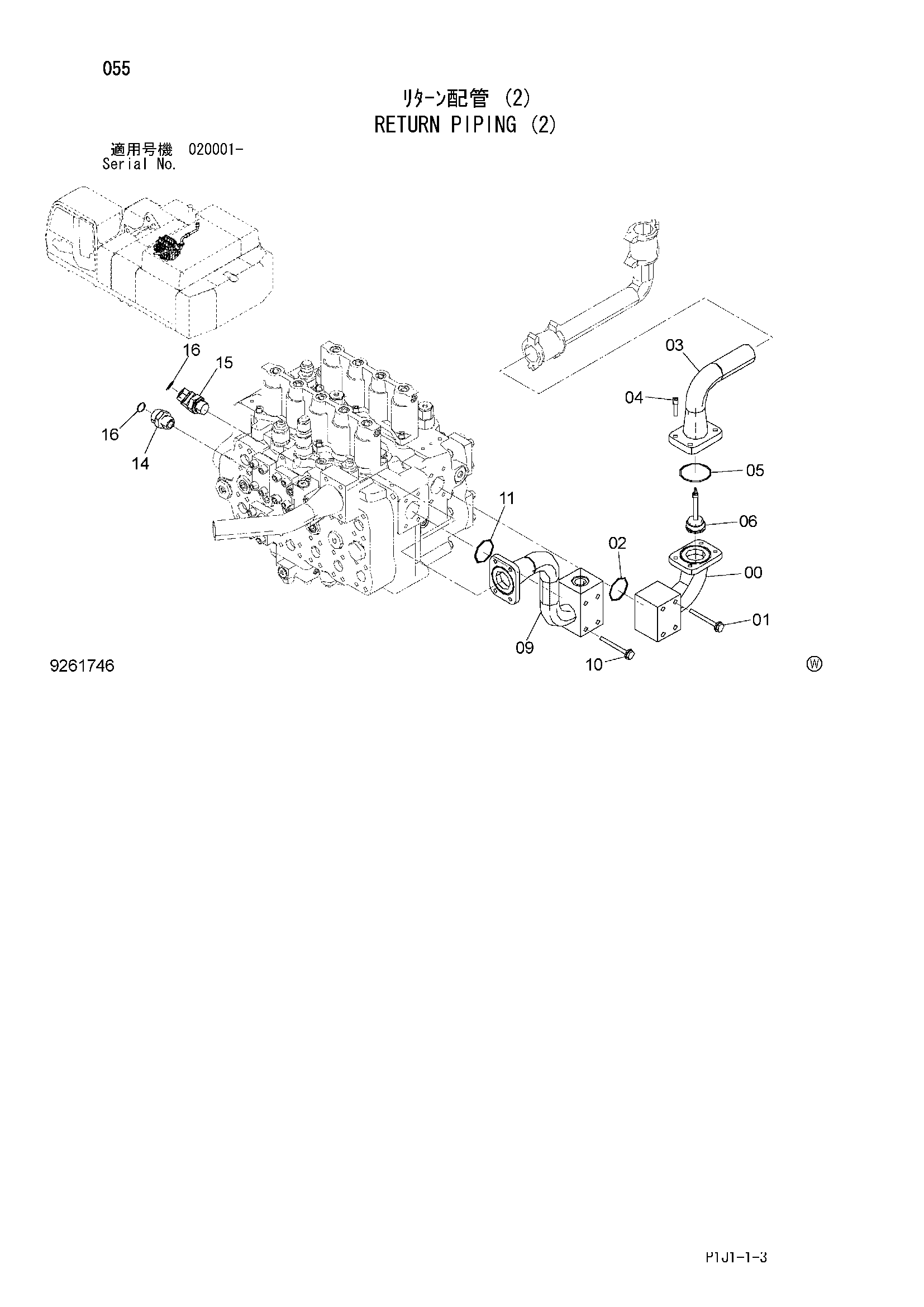

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100657 | Трубка | 1 |
| 01 | J271200 | Болт с шайбой | 4 |
| 01A | J901200 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A811060 | Уплотнительное кольцо | 1 |
| 03 | 8100656 | Трубка | 1 |
| 04 | M341236 | Болт с внутренним шестигранником | 4 |
| 05 | A811075 | Уплотнительное кольцо | 1 |
| 06 | 4652756 | Клапан | 1 |
| 09 | 7048443 | Трубка | 1 |
| 10 | J271200 | Болт с шайбой | 4 |
| 10A | J901200 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | A811060 | Уплотнительное кольцо | 1 |
| 14 | A853188 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853288 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
