Электрооборудование (ковш гидроцилиндр. строке концевой сигнализация) — HITACHI ZX470H-3

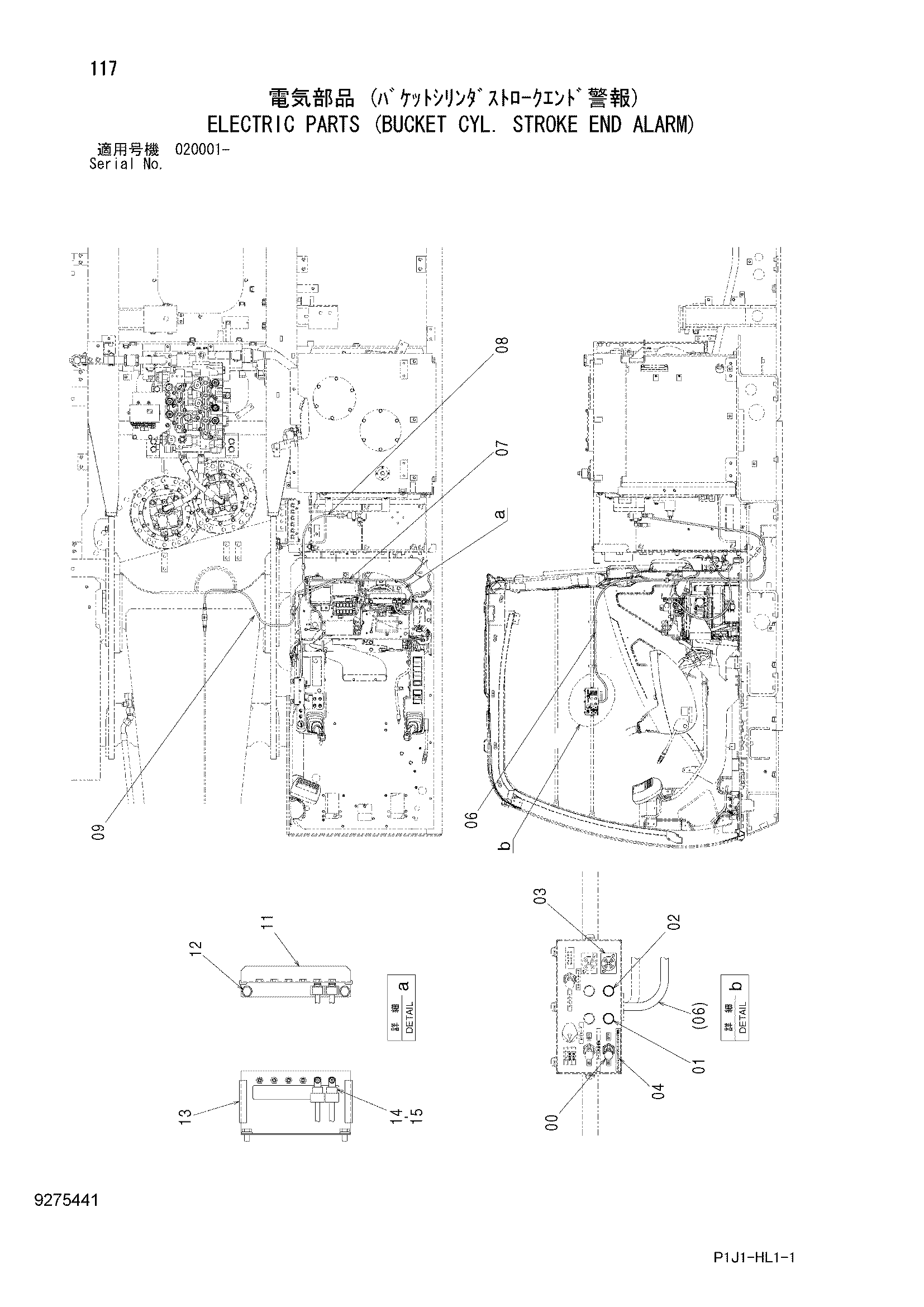

Заводская схема «Электрооборудование (ковш гидроцилиндр. строке концевой сигнализация)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4631575 | Выключатель | 1 |
| 01 | 4454303 | Фонарь | 1 |
| 02 | 4454304 | Фонарь | 1 |
| 03 | 4454306 | Зуммер | 1 |
| 04 | 4631949 | Информационная табличка | 1 |
| 06 | 3104191 | Жгут проводов | 1 |
| 07 | 2052250 | Жгут проводов | 1 |
| 08 | 4619802 | Жгут проводов | 1 |
| 09 | 4633330 | Жгут проводов | 1 |
| 11 | 8101967 | Кронштейн | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4649377 | Резиновая прокладка | 2 |
| 14 | 4414207 | Реле | 2 |
| 15 | J460616 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
