Гидрораспределитель (1/4) — HITACHI ZX470H-3

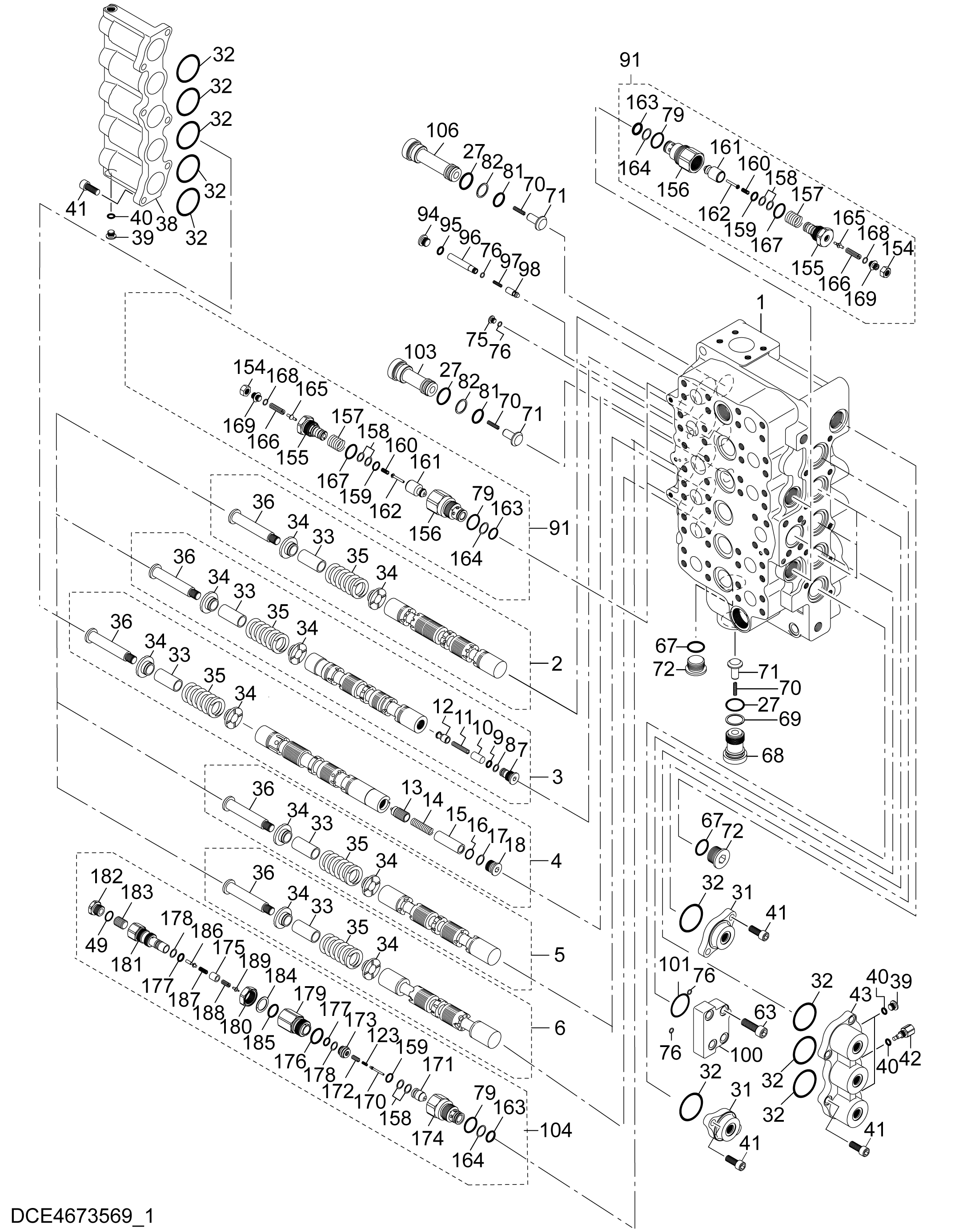

Заводская схема «Гидрораспределитель (1/4)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4673569 | Гидрораспределитель | 1 | |
| 2 | 979201 | Плунжер | 1 |
| 3 | 979202 | Плунжер | 1 |
| 4 | 979203 | Плунжер | 1 |
| 5 | 979204 | Плунжер | 1 |
| 6 | 979205 | Плунжер | 1 |
| 7 | 622877 | Колпачок | 1 |
| 8 | 166805 | Опорное кольцо | 1 |
| 9 | 4506412 | Уплотнительное кольцо | 1 |
| 10 | 622813 | Проставка | 1 |
| 11 | 159315 | Пружина | 1 |
| 12 | 622811 | Проверка | 1 |
| 13 | 810707 | Проверка | 1 |
| 14 | 810706 | Пружина | 1 |
| 15 | 979206 | Проставка | 1 |
| 16 | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 979207 | Опорное кольцо | 1 |
| 18 | 979208 | Колпачок | 1 |
| 27 | 4088425 | Уплотнительное кольцо | 3 |
| 31 | 622803 | Крышка | 2 |
| 32 | 4051362 | Уплотнительное кольцо | 10 |
| 34 | 1194205 | Направляющая | 10 |
| 35 | 622807 | Пружина | 5 |
| 36 | 622808 | Колпачок | 5 |
| 38 | 979217 | Крышка | 1 |
| 39 | 622810 | Колпачок | 3 |
| 40 | 957366 | Уплотнительное кольцо | 4 |
| 41 | M341230 | Болт с внутренним шестигранником | 15 |
| 42 | 1194206 | Пробка | 1 |
| 43 | 979219 | Крышка | 1 |
| 49 | 4153098 | Уплотнительное кольцо | 1 |
| 63 | M341445 | Болт с внутренним шестигранником | 4 |
| 67 | 624703 | Уплотнительное кольцо | 2 |
| 68 | 622825 | Колпачок | 1 |
| 69 | 215901 | Ринг-бакк UP | 1 |
| 70 | 622827 | Пружина | 3 |
| 71 | 622829 | Проверка | 3 |
| 72 | 624702 | Колпачок | 2 |
| 75 | 838001 | Колпачок | 1 |
| 76 | 838002 | Уплотнительное кольцо | 4 |
| 79 | 4153108 | Уплотнительное кольцо | 5 |
| 81 | 966689 | Уплотнительное кольцо | 2 |
| 82 | 4113187 | Опорное кольцо | 2 |
| 91 | 4469380 | Предохранительный клапан | 4 |
| 94 | 622819 | Колпачок | 1 |
| 95 | 4509180 | Уплотнительное кольцо | 1 |
| 96 | 979227 | Проставка | 1 |
| 97 | 979228 | Пружина | 1 |
| 98 | 979229 | Проверка | 1 |
| 100 | 979230 | Крышка | 1 |
| 101 | 979231 | Уплотнительное кольцо | 1 |
| 103 | 979232 | Колпачок | 1 |
| 104 | 4469383 | Предохранительный клапан | 1 |
| 106 | 979233 | Колпачок | 1 |
| 123 | 810719 | Пружина | 1 |
| 154 | 809721 | Гайка | 4 |
| 155 | 809722 | Сиденье | 4 |
| 156 | 809723 | Втулка | 4 |
| 157 | 809724 | Пружина | 4 |
| 158 | 809725 | Опорное кольцо | 10 |
| 159 | 809726 | Уплотнительное кольцо | 5 |
| 160 | 809727 | Пружина | 4 |
| 161 | 809728 | Тарельчатый клапан | 4 |
| 162 | 809729 | Поршень | 4 |
| 163 | 4153099 | Уплотнительное кольцо | 5 |
| 164 | 4027959 | Опорное кольцо | 5 |
| 165 | 809733 | Тарельчатый клапан | 4 |
| 166 | 809732 | Пружина | 4 |
| 167 | 809731 | Уплотнительное кольцо | 4 |
| 168 | 4153089 | Уплотнительное кольцо | 4 |
| 169 | 809730 | Винт | 4 |
| 170 | 810722 | Поршень | 1 |
| 171 | 810721 | Тарельчатый клапан | 1 |
| 172 | 810720 | Пружина | 1 |
| 173 | 810718 | Сиденье | 1 |
| 174 | 810717 | Втулка | 1 |
| 175 | 810716 | Фиксатор | 1 |
| 176 | 810715 | Уплотнительное кольцо | 1 |
| 177 | 810714 | Уплотнительное кольцо | 2 |
| 178 | 810713 | Опорное кольцо | 2 |
| 179 | 810712 | Втулка | 1 |
| 180 | 810711 | Гайка | 1 |
| 181 | 810710 | Втулка | 1 |
| 182 | 810709 | Колпачок | 1 |
| 183 | 810723 | Поршень | 1 |
| 184 | 810724 | Опорное кольцо | 1 |
| 185 | 810725 | Уплотнительное кольцо | 1 |
| 186 | 810726 | Тарельчатый клапан | 1 |
| 187 | 810727 | Пружина | 1 |
| 188 | 810728 | Пружина | 1 |
| 189 | 810729 | Тарельчатый клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
