Дополнительный крышка — HITACHI ZX470H-3

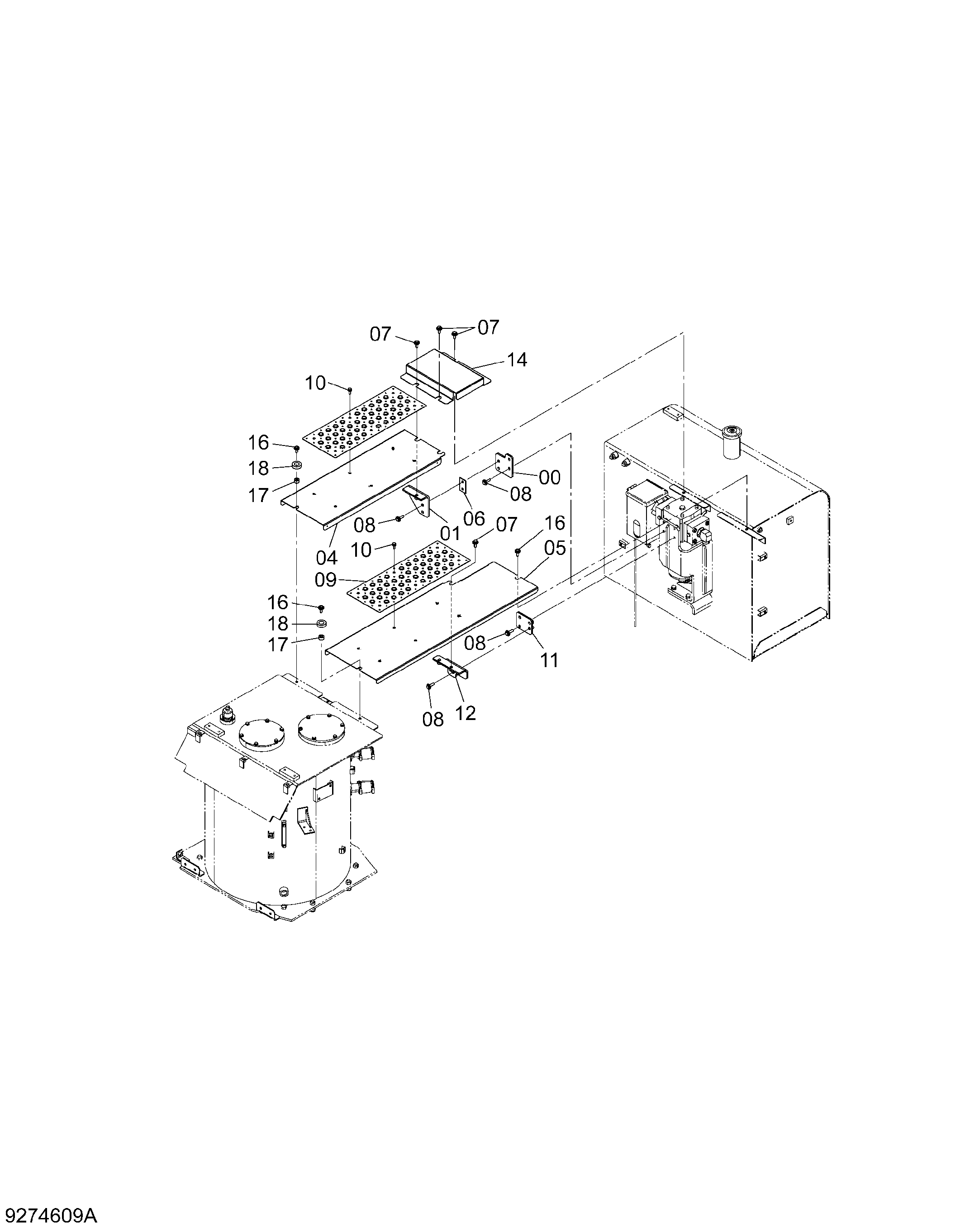

Заводская схема «Дополнительный крышка» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767381 | Пластина | 1 |
| 01 | 9767382 | Кронштейн | 1 |
| 04 | 7051978 | Крышка | 1 |
| 05 | 7051989 | Крышка | 1 |
| 06 | 4666950 | Проставка | 6 |
| 07 | J281235 | Болт с шайбой | 4 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | J281245 | Болт с шайбой | 8 |
| 08A | J901245 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | 3091338 | Крышка | 2 |
| 10 | J271030 | Болт с шайбой | 12 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 9768032 | Пластина | 1 |
| 12 | 8109692 | Кронштейн | 1 |
| 14 | 3110776 | Крышка | 1 |
| 16 | J281235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 4435575 | Проставка | 2 |
| 18 | 4456191 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
