Пилотные гидролинии (передний моде селектион) — HITACHI ZX470H-3

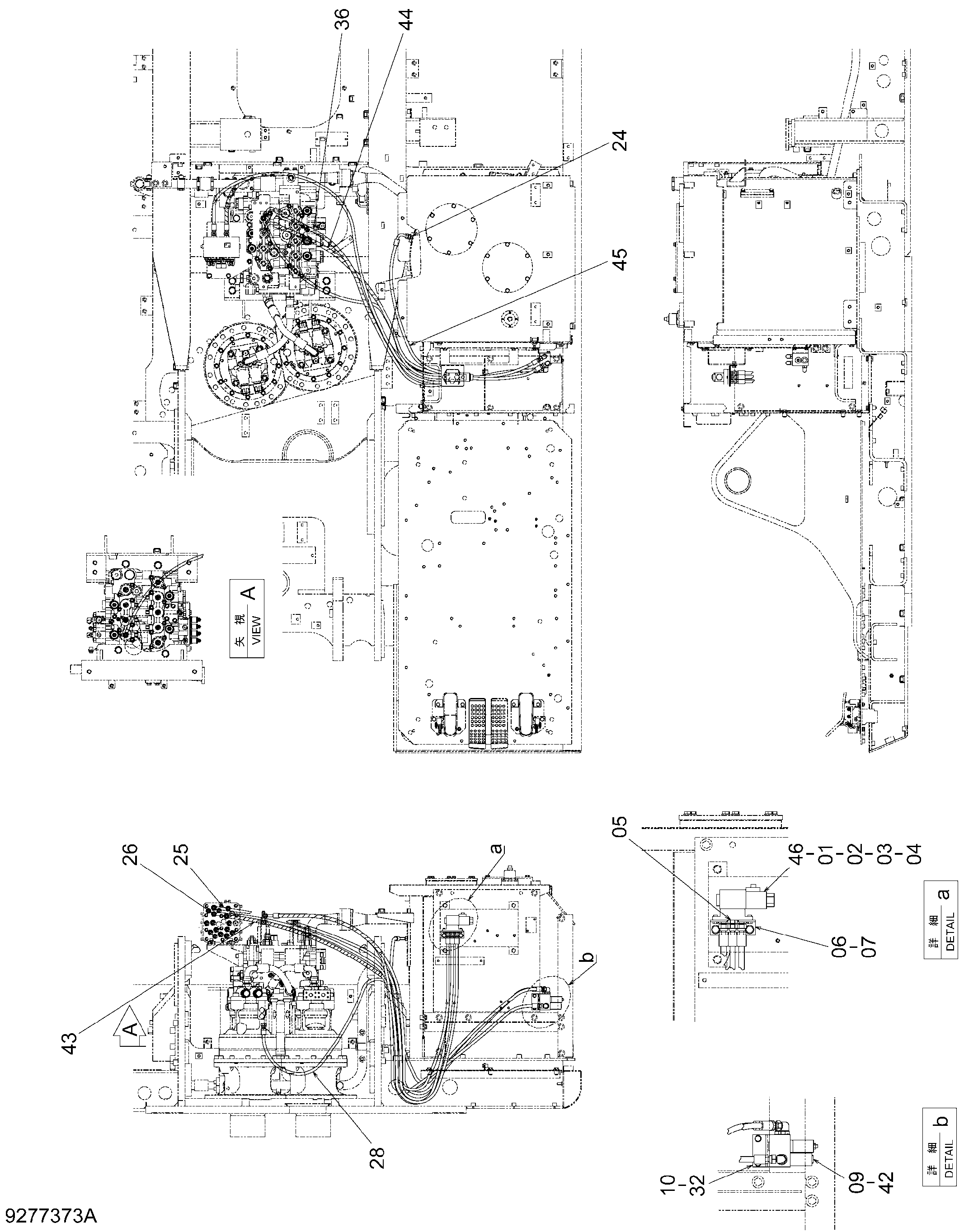

Заводская схема «Пилотные гидролинии (передний моде селектион)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4465103 | Пластина клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | M500605 | Гайка | 2 |
| 05 | A852133 | Адаптер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4291461 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4277883 | Блок | 1 |
| 10 | J260820 | Болт с шайбой | 4 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 24 | A852123 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4671830 | Шланг | 1 |
| 26 | 4671829 | Шланг | 1 |
| 28 | 4657047 | Шланг | 1 |
| 32 | 4671494 | Кронштейн | 1 |
| 36 | 9289440 | Шланг в сборе | 1 |
| 36A | 4671832 | Шланг | 1 |
| 36B | 4327315 | Защитный кожух | 3 |
| 42 | A852333 | Угловой штуцер | 3 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 9306178 | Шланг в сборе | 1 |
| 43A | 4702108 | Шланг | 1 |
| 43B | 4327315 | Защитный кожух | 3 |
| 44 | 9306177 | Шланг в сборе | 1 |
| 44A | 4702107 | Шланг | 1 |
| 44B | 4327315 | Защитный кожух | 3 |
| 45 | 4702106 | Шланг | 1 |
| 46 | 4724329 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
