Шланг защита от разрыва клапан трубопроводы (основной)(удлинённый вылет демонтажный передний)(2) — HITACHI ZX470H-3

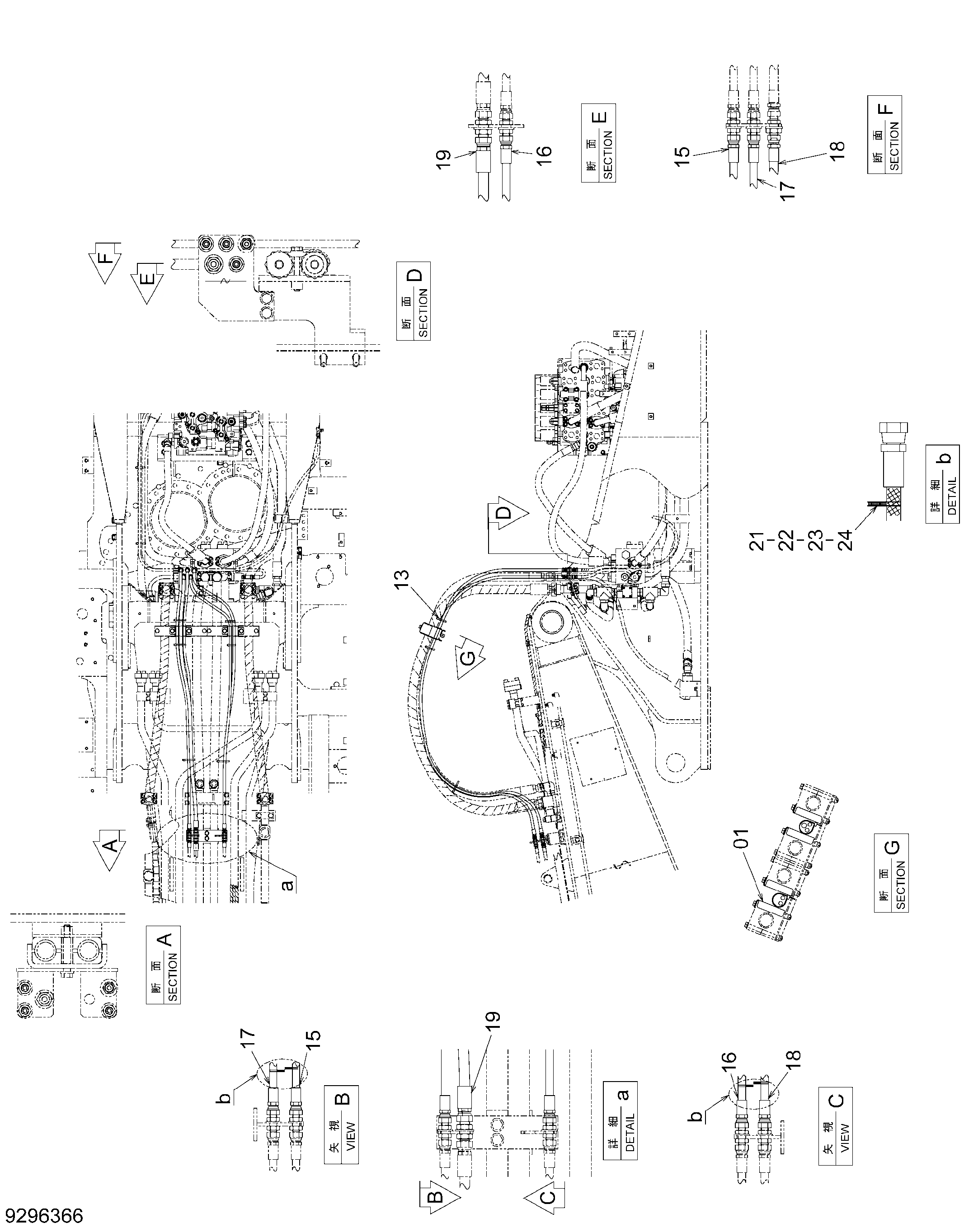

Заводская схема «Шланг защита от разрыва клапан трубопроводы (основной)(удлинённый вылет демонтажный передний)(2)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4697498 | Кронштейн | 1 |
| 13 | 4121859 | Ленточный зажим | 8 |
| 15 | 9293742 | Шланг в сборе | 1 |
| 15A | 4688303 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 7 |
| 16 | 9293743 | Шланг в сборе | 1 |
| 16A | 4688304 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 7 |
| 17 | 9301803 | Шланг в сборе | 1 |
| 17A | 4699035 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 7 |
| 18 | 9301791 | Шланг в сборе | 1 |
| 18A | 4699021 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 5 |
| 19 | 9297380 | Шланг в сборе | 1 |
| 19A | 4693130 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 7 |
| 21 | 4629640 | Ленточный зажим | 2 |
| 22 | 4629642 | Ленточный зажим | 2 |
| 23 | 4629641 | Ленточный зажим | 2 |
| 24 | 4629639 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
