Пилотные гидролинии (правый педаль)(гидроножницы) — HITACHI ZX470H-3

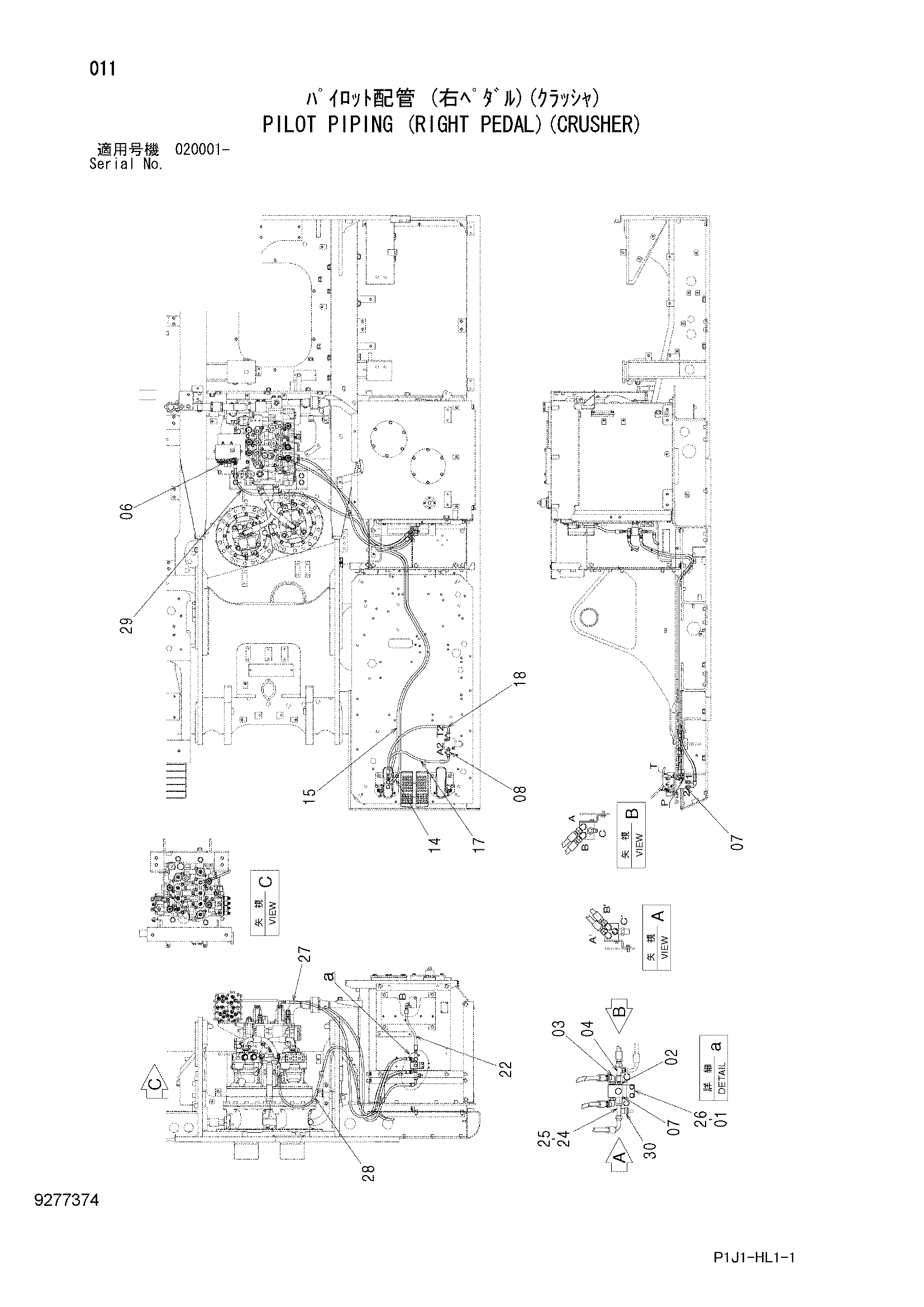

Заводская схема «Пилотные гидролинии (правый педаль)(гидроножницы)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A852123 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852123 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4670274 | Шланг | 1 |
| 15 | 4670275 | Шланг | 1 |
| 17 | 4451924 | Шланг | 1 |
| 18 | 4452737 | Шланг | 1 |
| 20 | 4055311 | Ленточный зажим | 10 |
| 22 | 4613763 | Шланг | 1 |
| 24 | 4400485 | Переходник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4426086 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4671495 | Кронштейн | 1 |
| 27 | 4671835 | Шланг | 1 |
| 28 | 4671834 | Шланг | 1 |
| 29 | 4671836 | Шланг | 1 |
| 30 | 4436535 | Датчик давления | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
