Гидрораспределитель (4/4) — HITACHI ZX470H-3

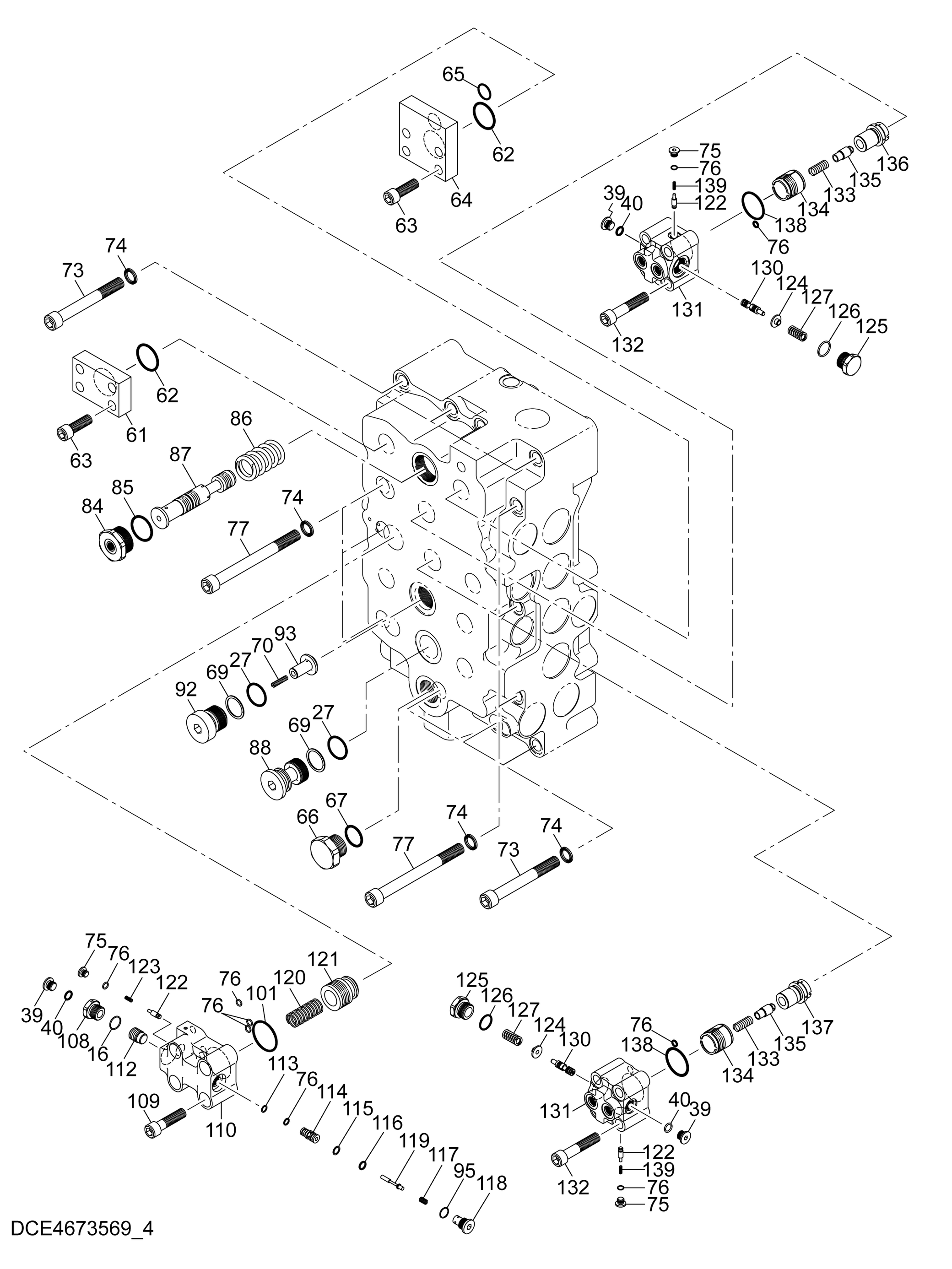

Заводская схема «Гидрораспределитель (4/4)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4673569 | Гидрораспределитель | 1 | |
| 16 | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4088425 | Уплотнительное кольцо | 2 |
| 39 | 622810 | Колпачок | 3 |
| 40 | 957366 | Уплотнительное кольцо | 3 |
| 61 | 622858 | Фланец | 1 |
| 62 | 197303 | Уплотнительное кольцо | 2 |
| 63 | M341445 | Болт с внутренним шестигранником | 8 |
| 64 | 979220 | Фланец | 1 |
| 65 | 4509181 | Уплотнительное кольцо | 1 |
| 66 | 818102 | Колпачок | 1 |
| 67 | 624703 | Уплотнительное кольцо | 1 |
| 69 | 215901 | Ринг-бакк UP | 2 |
| 70 | 622827 | Пружина | 1 |
| 73 | 101511 | Болт | 7 |
| 74 | 622802 | Шайба | 13 |
| 75 | 838001 | Колпачок | 3 |
| 76 | 838002 | Уплотнительное кольцо | 9 |
| 77 | 979221 | Болт с внутренним шестигранником | 6 |
| 84 | 979223 | Колпачок | 1 |
| 85 | 979224 | Уплотнительное кольцо | 1 |
| 86 | 979225 | Пружина | 1 |
| 87 | 979226 | Золотник | 1 |
| 88 | 876801 | Колпачок | 1 |
| 92 | 703701 | Колпачок | 1 |
| 93 | 705401 | Проверка | 1 |
| 95 | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 979231 | Уплотнительное кольцо | 1 |
| 108 | 810709 | Колпачок | 1 |
| 109 | 979234 | Болт с внутренним шестигранником | 4 |
| 110 | 979235 | Крышка | 1 |
| 112 | 979237 | Поршень | 1 |
| 113 | 979238 | Опорное кольцо | 1 |
| 114 | 979239 | Втулка | 1 |
| 115 | 979240 | Опорное кольцо | 1 |
| 116 | 4506320 | Уплотнительное кольцо | 1 |
| 117 | 979241 | Пружина | 1 |
| 118 | 979242 | Колпачок | 1 |
| 119 | 979243 | Тарельчатый клапан | 1 |
| 120 | 622856 | Пружина | 1 |
| 121 | 1221801 | Тарельчатый клапан | 1 |
| 122 | 979244 | Проверка | 3 |
| 123 | 810719 | Пружина | 1 |
| 124 | 979245 | Направляющая | 2 |
| 125 | 979246 | Колпачок | 2 |
| 126 | 985099 | Уплотнительное кольцо | 2 |
| 127 | 1194102 | Пружина | 2 |
| 130 | 979250 | Золотник | 2 |
| 131 | 979251 | Крышка | 2 |
| 132 | 979252 | Болт с внутренним шестигранником | 8 |
| 133 | 1194103 | Пружина | 2 |
| 134 | XB00001194 | Поршень | 2 |
| 135 | XB00001195 | Обратный клапан | 2 |
| 136 | XB00001196 | Тарельчатый клапан | 1 |
| 137 | XB00001197 | Тарельчатый клапан | 1 |
| 138 | A811040 | Уплотнительное кольцо | 2 |
| 139 | 979257 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
