Автоматический. трубопроводы системы смазки (рукоять 8.5m) — HITACHI ZX470H-3

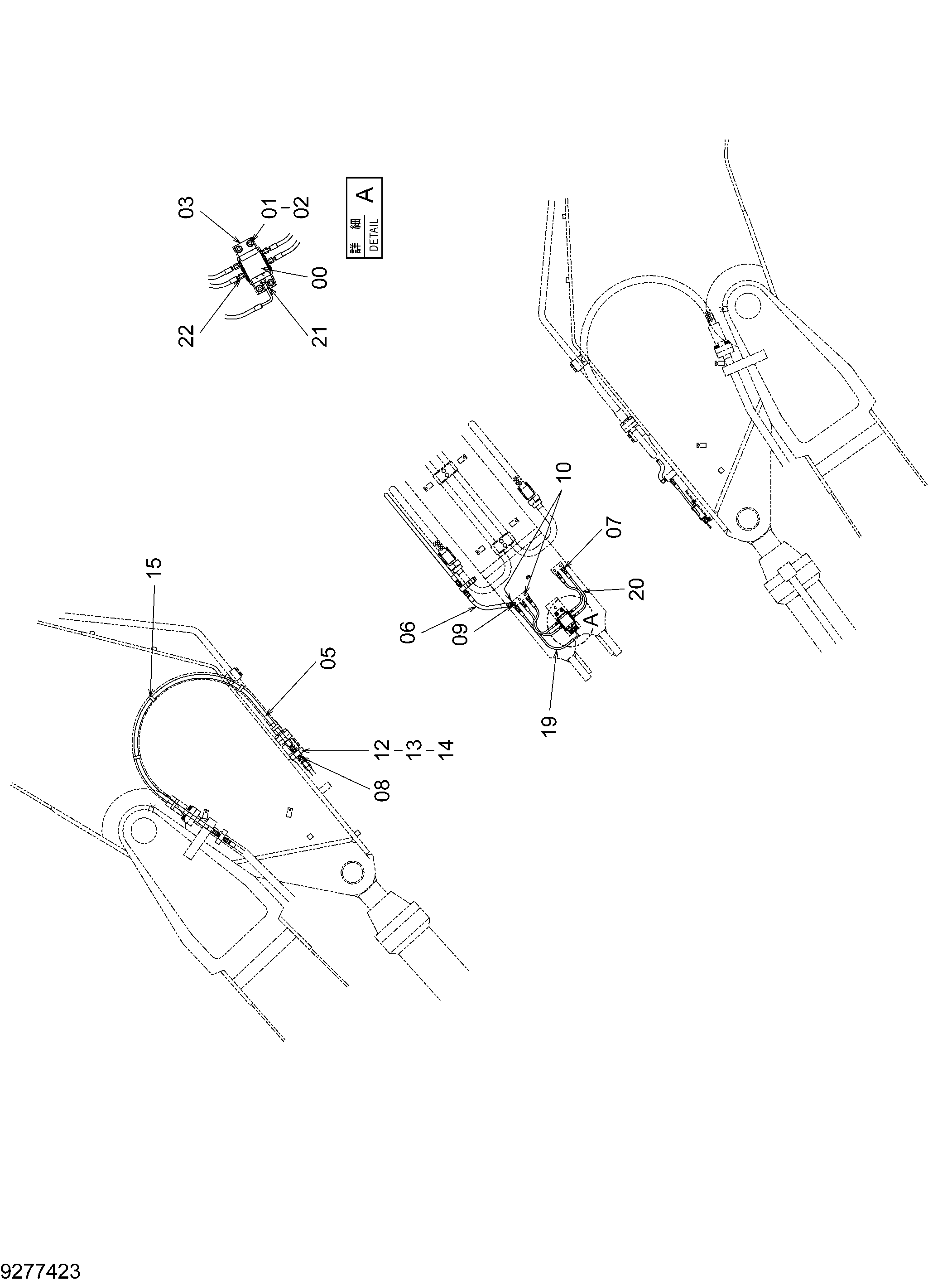

Заводская схема «Автоматический. трубопроводы системы смазки (рукоять 8.5m)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399997 | Клапан | 1 |
| 01 | M341030 | Болт с внутренним шестигранником | 4 |
| 02 | J222010 | Шайба | 4 |
| 03 | 4361320 | Хомут | 2 |
| 05 | 4482806 | Шланг | 1 |
| 06 | 4481825 | Шланг | 1 |
| 07 | 4154651 | Адаптер | 5 |
| 08 | 4215648 | Адаптер | 2 |
| 09 | 4215652 | Угловой штуцер | 1 |
| 10 | 94-2022 | Пробка | 2 |
| 12 | 4479977 | Хомут | 1 |
| 13 | 4334363 | Хомут трубки | 1 |
| 14 | J271250 | Болт с шайбой | 2 |
| 14A | J901250 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4357297 | Хомут шланга | 5 |
| 19 | 4610785 | Пластиковый шланг | 1 |
| 20 | 4610787 | Пластиковый шланг | 4 |
| 21 | 4404159 | Штуцер трубки | 1 |
| 22 | 4364387 | Штуцер трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
