Ковш гидроцилиндр. защита — HITACHI ZX470H-3

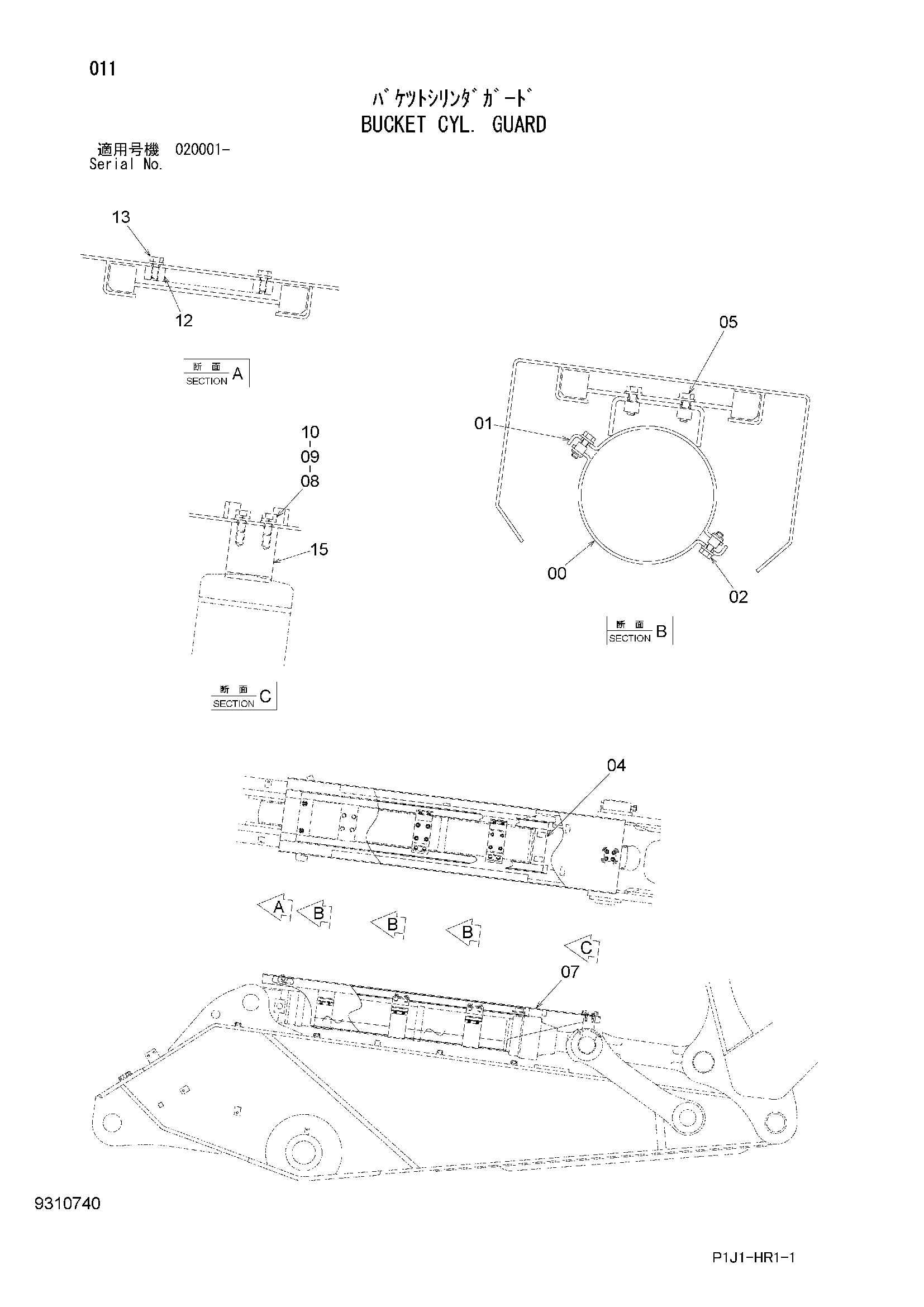

Заводская схема «Ковш гидроцилиндр. защита» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120479 | Хомут | 3 |
| 01 | 8120480 | Хомут | 3 |
| 02 | J271035 | Болт с шайбой | 12 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 8120481 | Направляющая | 1 |
| 05 | J271235 | Болт с шайбой | 12 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 8120482 | Крышка | 1 |
| 08 | J901225 | Болт | 4 |
| 09 | A590112 | Плоская шайба | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 12 | 4709789 | Ограничитель | 2 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4709790 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
