Пилотные гидролинии (удлинитель) — HITACHI ZX470H-3

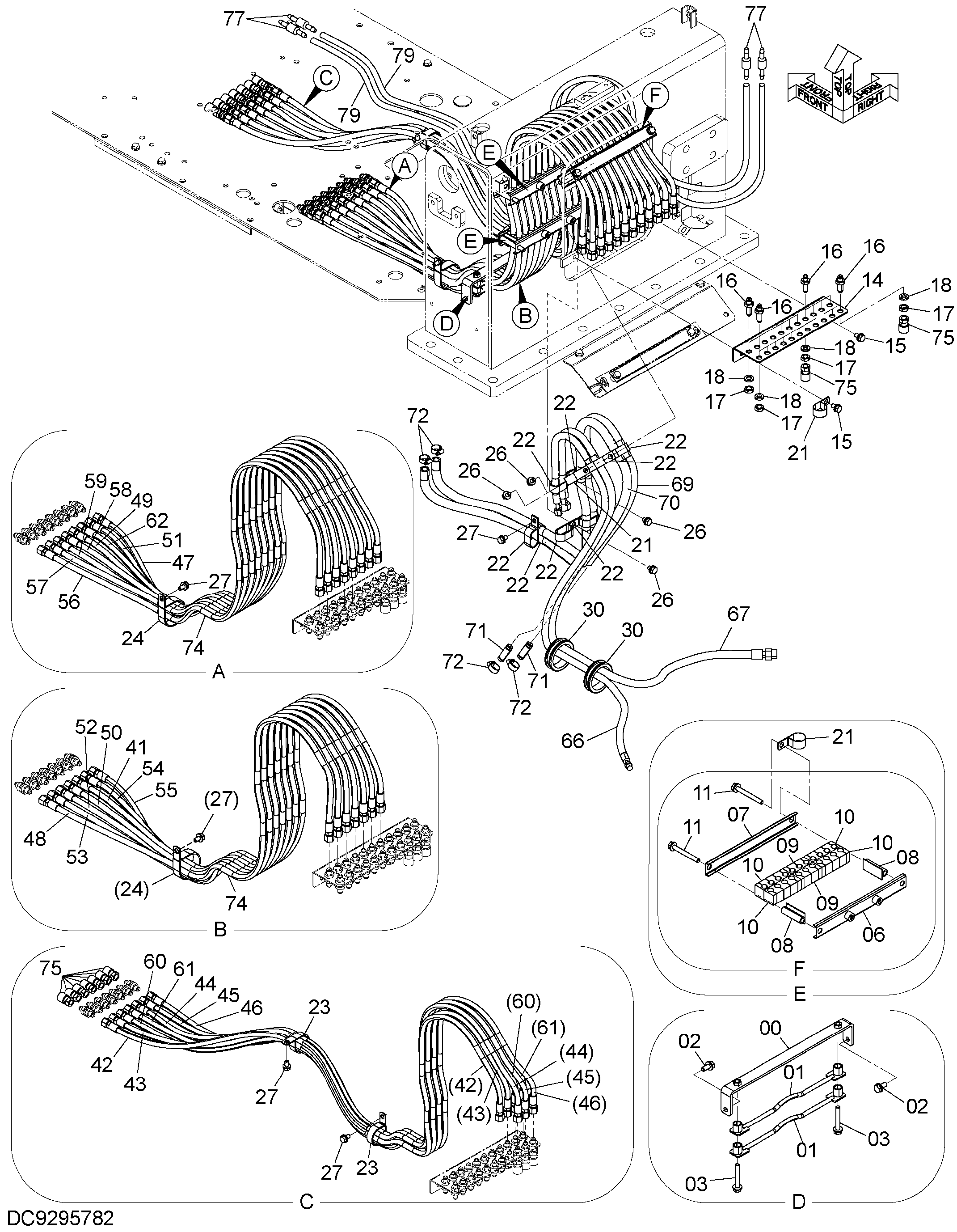

Заводская схема «Пилотные гидролинии (удлинитель)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768886 | Кронштейн | 1 |
| 01 | 9769968 | Кронштейн | 2 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271070 | Болт с шайбой | 2 |
| 03A | J901070 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 9767054 | Хомут шланга | 3 |
| 07 | 4341877 | Хомут шланга | 3 |
| 08 | 9767057 | Кронштейн | 6 |
| 09 | 4658107 | Резиновая прокладка | 6 |
| 10 | 4658106 | Резиновая прокладка | 12 |
| 11 | J271090 | Болт с шайбой | 6 |
| 11A | J901090 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 3109194 | Кронштейн | 1 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4202532 | Адаптер | 22 |
| 17 | 4202531 | Гайка | 22 |
| 18 | A590914 | Пружинная шайба | 22 |
| 21 | 4190264 | Зажим | 4 |
| 22 | 4192034 | Зажим | 8 |
| 23 | 4190265 | Зажим | 2 |
| 24 | 4204136 | Зажим | 1 |
| 26 | J271016 | Болт с шайбой | 4 |
| 26A | J901016 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 30 | 4292762 | Резиновая втулка | 2 |
| 41 | 4456557 | Шланг | 1 |
| 42 | 4456560 | Шланг | 1 |
| 43 | 4489907 | Шланг | 1 |
| 44 | 4606833 | Шланг | 1 |
| 45 | 4489906 | Шланг | 1 |
| 46 | 4489908 | Шланг | 1 |
| 47 | 4489909 | Шланг | 1 |
| 48 | 4489910 | Шланг | 1 |
| 49 | 4489911 | Шланг | 1 |
| 50 | 4489913 | Шланг | 1 |
| 51 | 4489912 | Шланг | 1 |
| 52 | 4489915 | Шланг | 1 |
| 53 | 4489916 | Шланг | 1 |
| 54 | 4489914 | Шланг | 1 |
| 55 | 4446124 | Шланг | 1 |
| 56 | 4613416 | Шланг | 1 |
| 57 | 4613417 | Шланг | 1 |
| 58 | 4689781 | Шланг | 1 |
| 59 | 4367017 | Шланг | 1 |
| 60 | 4689782 | Шланг | 1 |
| 61 | 4613418 | Шланг | 1 |
| 62 | 4613419 | Шланг | 1 |
| 66 | 4661742 | Шланг | 1 |
| 67 | 4661745 | Шланг | 1 |
| 69 | 4601001 | Водяной шланг | 1 |
| 70 | 4602096 | Водяной шланг | 1 |
| 71 | 4347396 | Соединение трубка | 2 |
| 72 | 4514699 | Хомут шланга | 4 |
| 74 | 4327293 | Защитный кожух | 10 |
| 75 | 4223518 | Пробка унион | 14 |
| 77 | 4254237 | Соединение | 4 |
| 79 | 4254202 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
