Шланг защита от разрыва клапан трубопроводы (4.1m нижний стрела)[EU] — HITACHI ZX470H-3

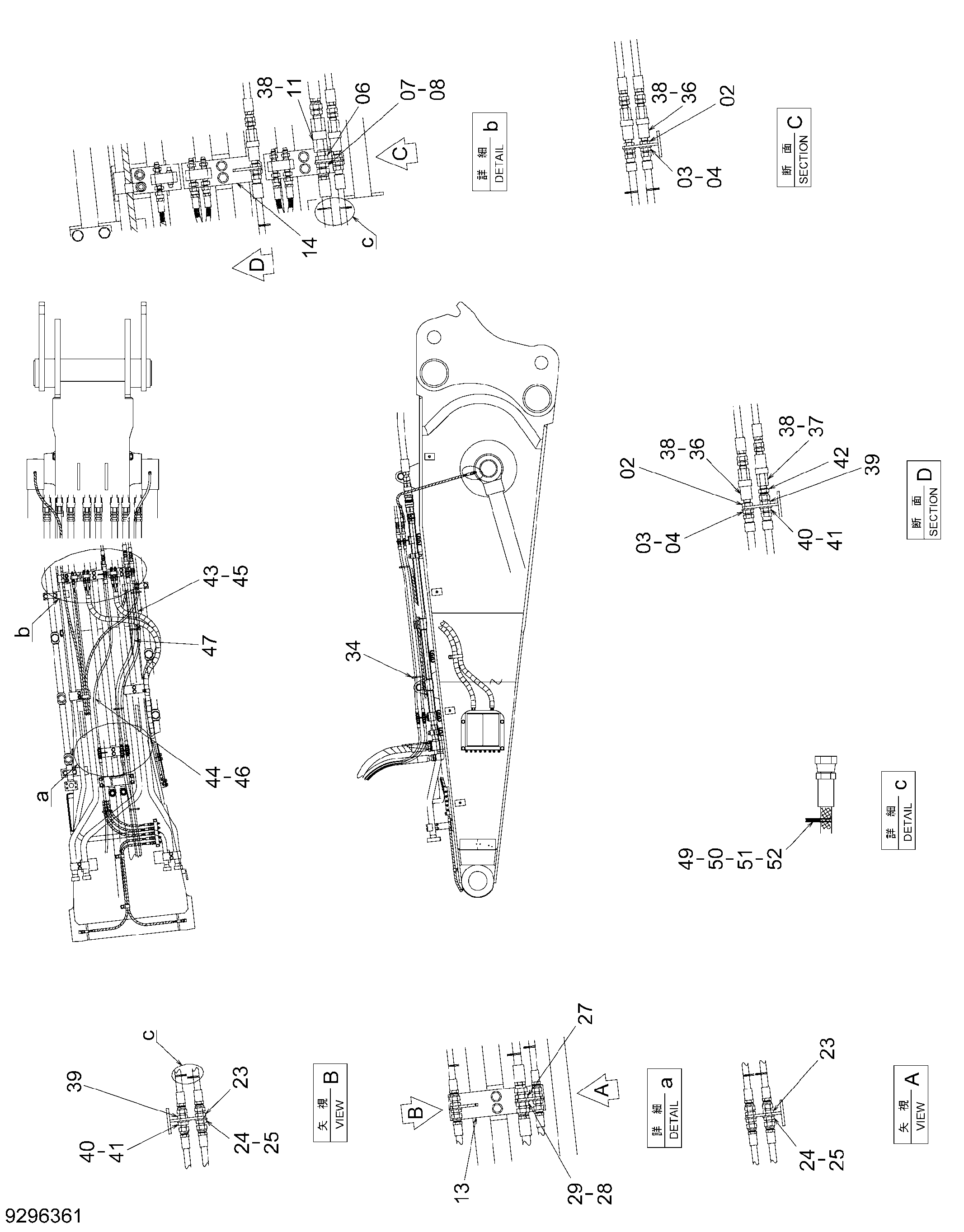

Заводская схема «Шланг защита от разрыва клапан трубопроводы (4.1m нижний стрела)[EU]» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4361209	Адаптер	3
03	4202531	Гайка	3
04	A590116	Плоская шайба	3
06	4361210	Адаптер	1
07	4316589	Гайка	1
08	A590120	Плоская шайба	1
11	4166110	Самоуплотняющееся соединение	1
11A	YA00013694	Пылезащитный колпачок	1
13	8117214	Блок	1
14	8114745	Блок	2
23	4202532	Адаптер	3
24	4202531	Гайка	3
25	A590116	Плоская шайба	3
27	4315207	Адаптер	1
28	A590120	Плоская шайба	1
29	4316589	Гайка	1
34	4121859	Ленточный зажим	8
36	4166236	Самоуплотняющееся соединение	3
37	4166109	Самоуплотняющееся соединение	1
38	4654945	Ленточный зажим	5
39	4200810	Адаптер	2
40	4200812	Гайка	2
41	A590118	Плоская шайба	2
42	4316739	Адаптер	1
43	9301786	Шланг в сборе	1
43A	4699016	Шланг	1
43B	4327293	Защитный кожух	3
44	9301787	Шланг в сборе	1
44A	4699017	Шланг	1
44B	4327293	Защитный кожух	3
45	9301788	Шланг в сборе	1
45A	4699018	Шланг	1
45B	4327293	Защитный кожух	3
46	9301789	Шланг в сборе	1
46A	4699019	Шланг	1
46B	4327293	Защитный кожух	3
47	9301790	Шланг в сборе	1
47A	4699020	Шланг	1
47B	4327293	Защитный кожух	3
49	4629640	Ленточный зажим	2
50	4629642	Ленточный зажим	2
51	4629641	Ленточный зажим	2
52	4629639	Ленточный зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
