Гидролинии рабочего оборудования (1.6m адаптер стрела) — HITACHI ZX470H-3

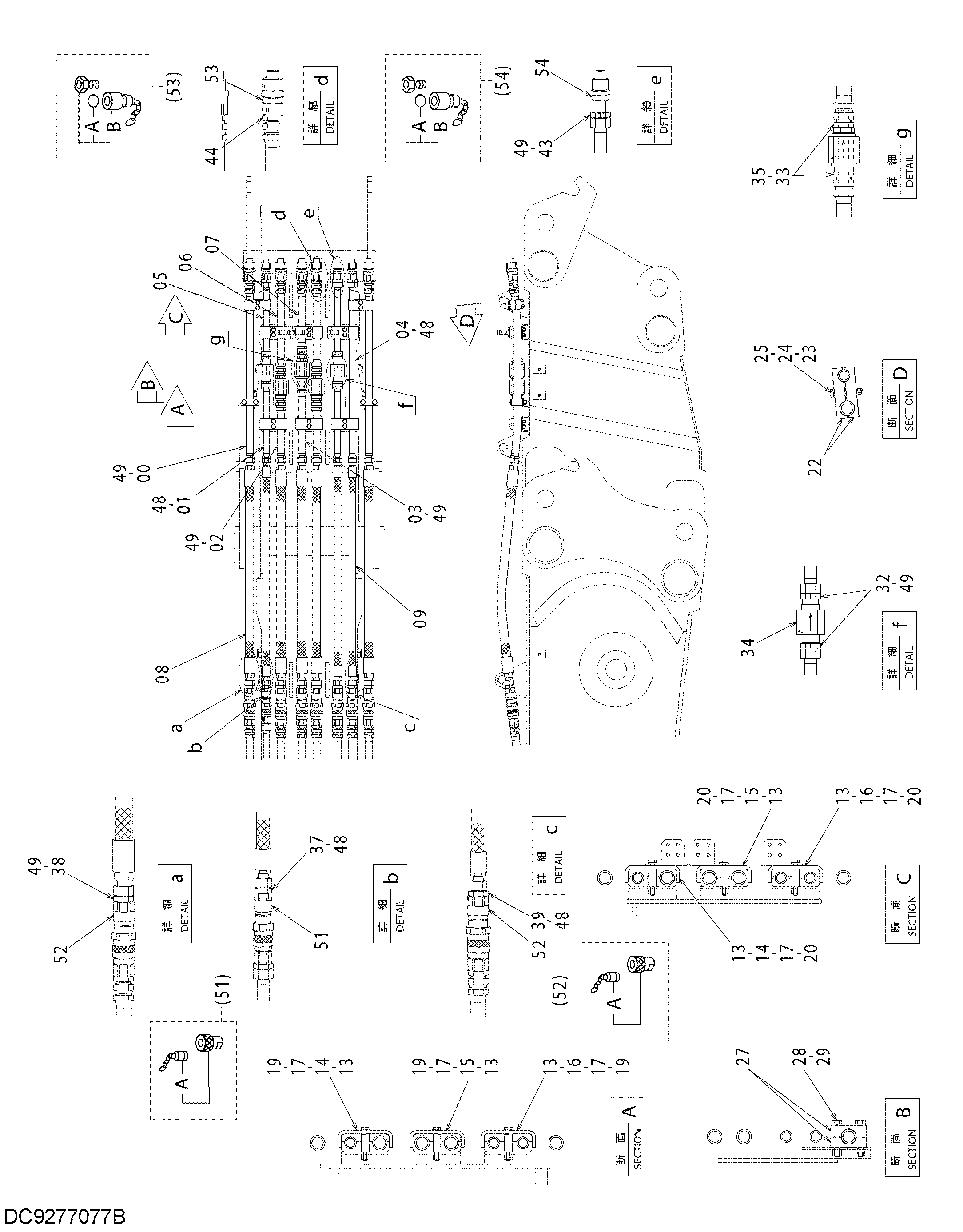

Заводская схема «Гидролинии рабочего оборудования (1.6m адаптер стрела)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767546 | Трубка | 2 |
| 01 | 9767547 | Трубка | 2 |
| 02 | 9767548 | Трубка | 2 |
| 03 | 9767549 | Трубка | 1 |
| 04 | 9767550 | Трубка | 1 |
| 05 | 9767551 | Трубка | 2 |
| 06 | 9767552 | Трубка | 2 |
| 07 | 9767553 | Трубка | 1 |
| 08 | 4625691 | Шланг | 5 |
| 09 | 4625693 | Шланг | 3 |
| 13 | 4304481 | Хомут трубки | 6 |
| 14 | 4304482 | Хомут | 4 |
| 15 | 4337125 | Хомут | 4 |
| 16 | 4669111 | Хомут | 4 |
| 17 | 4304539 | Проставка | 12 |
| 19 | J271290 | Болт с шайбой | 6 |
| 19A | J901290 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J271295 | Болт с шайбой | 6 |
| 20A | J901295 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4669112 | Хомут трубки | 4 |
| 23 | J271285 | Болт с шайбой | 4 |
| 23A | J901285 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J950012 | Гайка | 4 |
| 25 | A590912 | Пружинная шайба | 4 |
| 27 | 4610222 | Хомут трубки | 4 |
| 28 | J901695 | Болт | 4 |
| 29 | A590916 | Пружинная шайба | 4 |
| 32 | 4207425 | Адаптер | 4 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4042035 | Адаптер | 6 |
| 33A | 970860 | Уплотнительное кольцо | 1 |
| 34 | 9075046 | Клапан словретур | 2 |
| 35 | 4665712 | Клапан словретур | 3 |
| 37 | 4189535 | Адаптер | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4316041 | Адаптер | 5 |
| 38A | 970860 | Уплотнительное кольцо | 1 |
| 39 | 4249285 | Адаптер | 2 |
| 39A | 970860 | Уплотнительное кольцо | 1 |
| 43 | 4207425 | Адаптер | 3 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | 4042035 | Адаптер | 5 |
| 44A | 970860 | Уплотнительное кольцо | 1 |
| 48 | 4187328 | Уплотнительное кольцо | 6 |
| 49 | 4187329 | Уплотнительное кольцо | 17 |
| 51 | 4665538 | Самоуплотняющееся соединение | 1 |
| 51A | 4715747 | Колпачок | 1 |
| 52 | 4665540 | Самоуплотняющееся соединение | 7 |
| 52A | 4719674 | Колпачок | 1 |
| 53 | 4665541 | Самоуплотняющееся соединение | 5 |
| 53A | 4707791 | Уплотнительное кольцо | 1 |
| 53B | 4719675 | Колпачок | 1 |
| 54 | 4665539 | Самоуплотняющееся соединение | 3 |
| 54A | 4707790 | Уплотнительное кольцо | 1 |
| 54B | 4715748 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
