Трубопроводы системы смазки (5.2m верхний стрела)(удлинённый вылет демонтажный передний) — HITACHI ZX470H-3

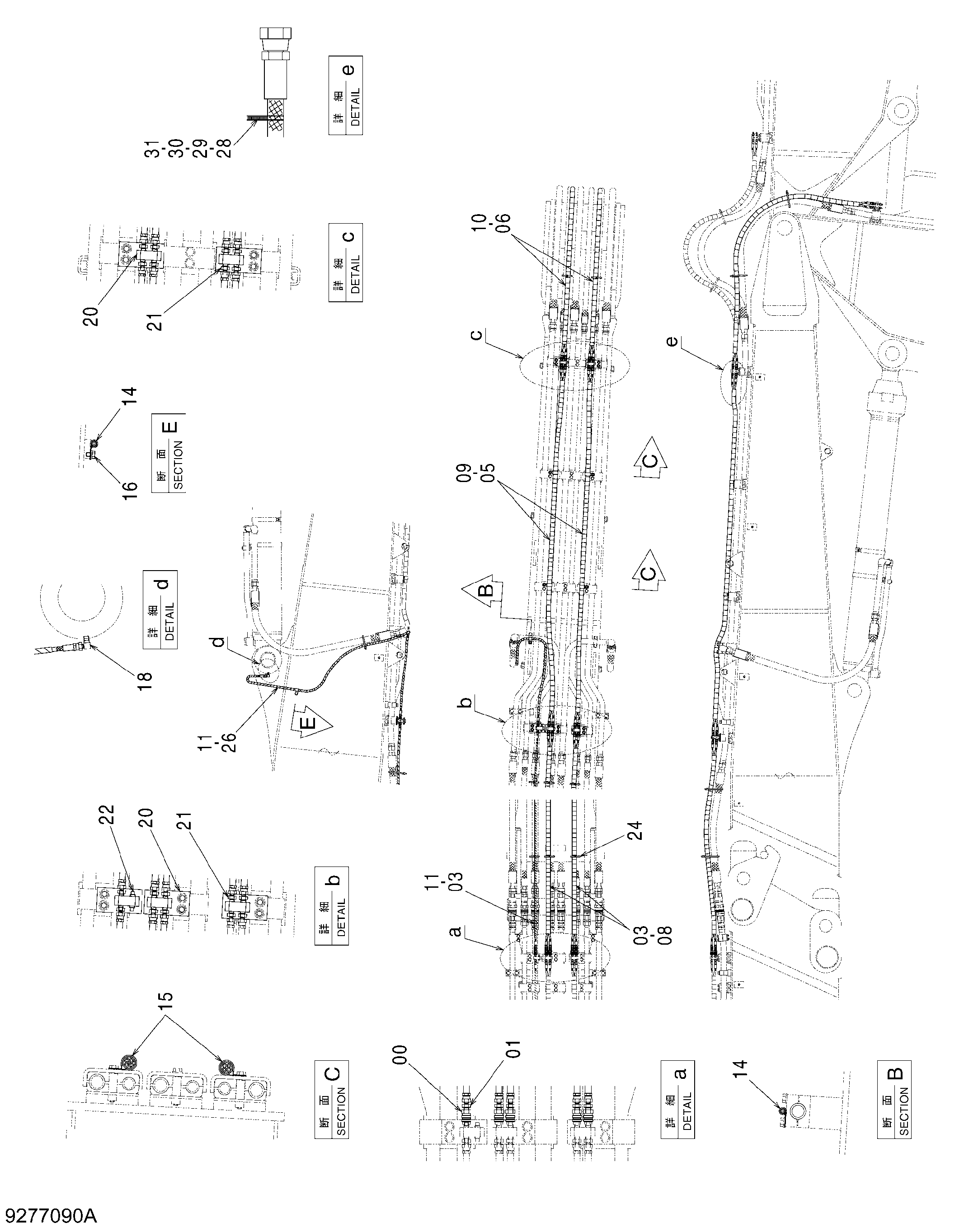

Заводская схема «Трубопроводы системы смазки (5.2m верхний стрела)(удлинённый вылет демонтажный передний)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 9 |
| 00A | YA00013691 | Пылезащитный колпачок | 1 |
| 01 | 4154651 | Адаптер | 9 |
| 03 | 4648461 | Шланг | 9 |
| 05 | 4471862 | Шланг | 8 |
| 06 | 4669115 | Шланг | 8 |
| 08 | 4487205 | Защитный кожух | 2 |
| 09 | 4487203 | Защитный кожух | 2 |
| 10 | 4487204 | Защитный кожух | 2 |
| 11 | 4327293 | Защитный кожух | 8 |
| 14 | 4190275 | Зажим | 2 |
| 15 | 4190264 | Зажим | 4 |
| 16 | J271016 | Болт с шайбой | 1 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4154656 | Угловой штуцер | 1 |
| 20 | 9761799 | Блок | 5 |
| 21 | 4154651 | Адаптер | 34 |
| 22 | 94-2022 | Пробка | 6 |
| 24 | 4121859 | Ленточный зажим | 11 |
| 26 | 4668301 | Шланг | 1 |
| 28 | 4629639 | Ленточный зажим | 12 |
| 29 | 4629640 | Ленточный зажим | 12 |
| 30 | 4629641 | Ленточный зажим | 12 |
| 31 | 4629642 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
