Управление короб (электрооборудование)<225USR> — HITACHI ZX470H-3

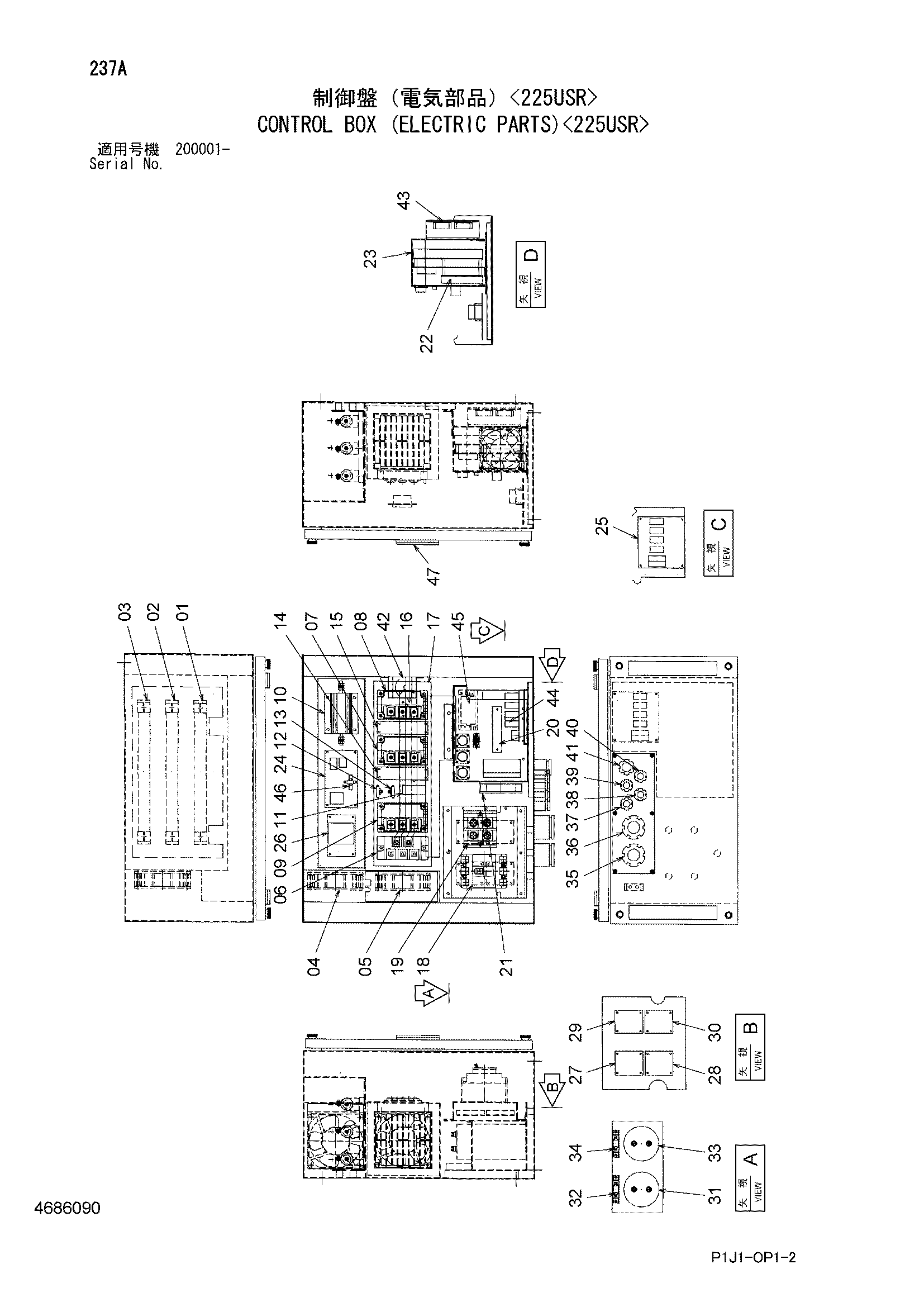

Заводская схема «Управление короб (электрооборудование)<225USR>» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4686107 | Ресистор (R1) | 1 |
| 02 | 4686107 | Ресистор (R2) | 1 |
| 03 | 4686107 | Ресистор (R3) | 1 |
| 04 | 4686108 | Вентилятор (вентилятор1-1) | 1 |
| 05 | 4686109 | Вентилятор (вентилятор1-2) | 1 |
| 06 | 4672569 | Диоде (SR) | 1 |
| 07 | 4672572 | Контроллер (игбт1) | 1 |
| 08 | 4672572 | Контроллер (игбт2) | 1 |
| 09 | 4672572 | Контроллер (игбт3) | 1 |
| 10 | 4686110 | Ресистор (SH) | 1 |
| 11 | 4686111 | Датчик (дккт) | 1 |
| 12 | 4672575 | Выключатель термостатический (THH) | 1 |
| 13 | 4672574 | Выключатель термостатический (THH) | 1 |
| 14 | 4686112 | Контроллер (сунаба1) | 1 |
| 15 | 4686112 | Контроллер (сунаба2) | 1 |
| 16 | 4686113 | Монитор (C/V) | 1 |
| 17 | 4686114 | Радиатор | 1 |
| 18 | 4628543 | Гидромолот (NFB1) | 1 |
| 19 | 4672585 | Клемма (TB2) | 1 |
| 20 | 4686115 | Клемма (TB3) | 1 |
| 21 | 4686116 | Вентилятор (вентилятор2) | 1 |
| 22 | 4686117 | Контроллер (CPU) | 1 |
| 23 | 4686118 | Контроллер (I/O) | 1 |
| 24 | 4686119 | Контроллер (маховик) | 1 |
| 25 | 4686120 | Контроллер | 1 |
| 26 | 4686121 | Контроллер (PS) | 1 |
| 27 | 4686122 | Контроллер (V сенке1) | 1 |
| 28 | 4686944 | Контроллер (V сенке2) | 1 |
| 29 | 4686945 | Контроллер (V сенке3) | 1 |
| 30 | 4686946 | Контроллер (V сенке4) | 1 |
| 31 | 4686123 | Конденсатор (C1) | 1 |
| 32 | 4686124 | Контроллер (Z1) | 1 |
| 33 | 4686123 | Конденсатор (C2) | 1 |
| 34 | 4686124 | Контроллер (Z2) | 1 |
| 35 | 4672602 | Клемма (A) | 1 |
| 36 | 4672605 | Клемма (B) | 1 |
| 37 | 4672603 | Клемма (C) | 1 |
| 38 | 4672603 | Клемма (D) | 1 |
| 39 | 4672603 | Клемма (E) | 1 |
| 40 | 4672603 | Клемма (F) | 1 |
| 41 | 4672604 | Клемма (G) | 1 |
| 42 | 4686125 | Метер-боад (V) | 1 |
| 43 | 4686126 | Коре (L1-L4) | 4 |
| 44 | 4686127 | Диоде (Z3, Z4) | 2 |
| 45 | 4686128 | Преобразователь (дк-дк) | 1 |
| 46 | 4686129 | Выключатель термостатический (THR) | 1 |
| 47 | 4686130 | Рукоятка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
