Рукоять — HITACHI ZX470H-3

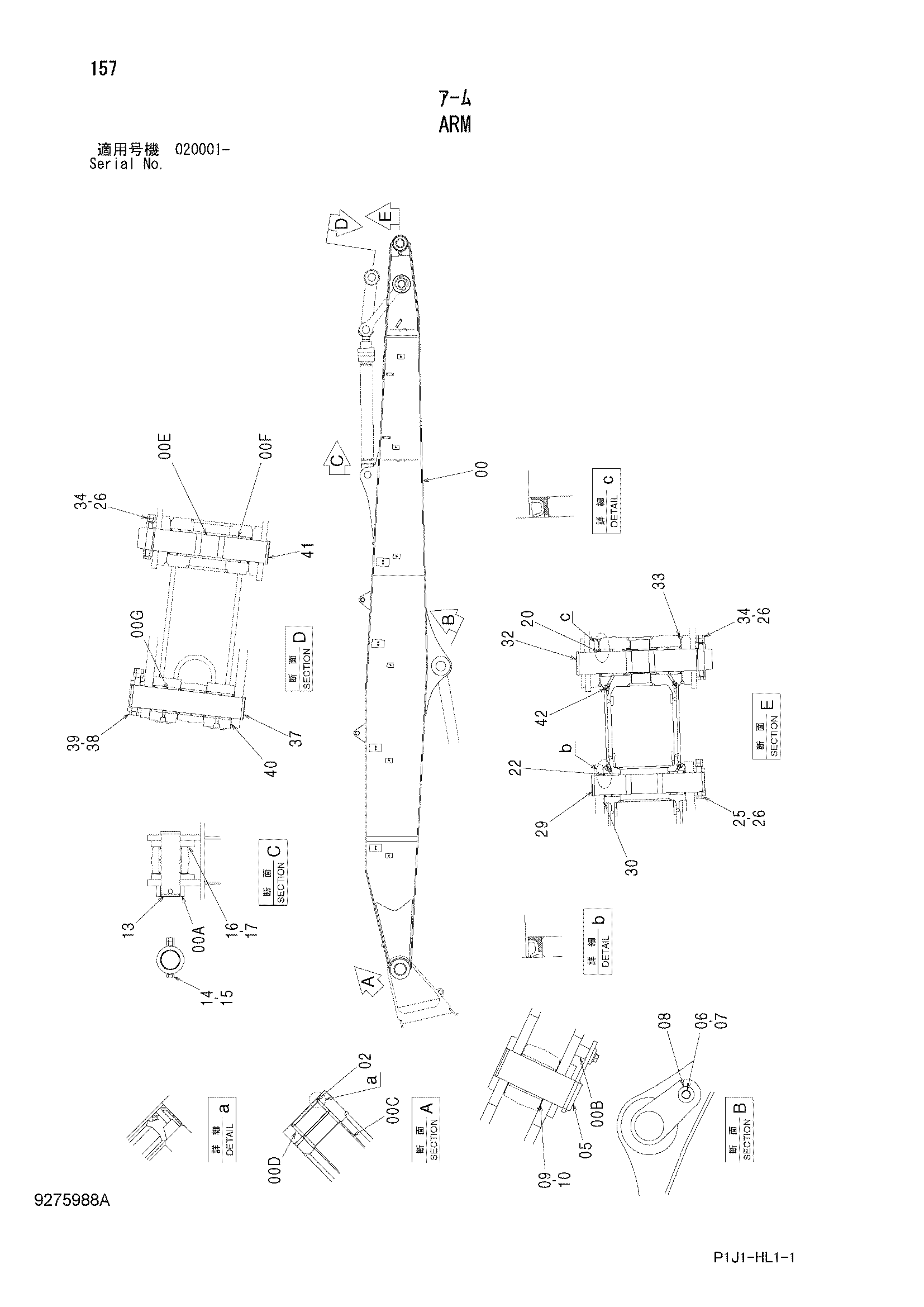

Заводская схема «Рукоять» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052601 | Рукоять | 1 |
| 00A | 4435239 | Ограничитель | 1 |
| 00B | 4438594 | Седло винта | 1 |
| 00C | 4334122 | Проставка | 1 |
| 00D | 3055205 | Втулка | 2 |
| 00E | 4620722 | Трубка | 1 |
| 00F | 3102393 | Втулка | 2 |
| 00G | 4409122 | Втулка | 2 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 06 | J921840 | Болт | 1 |
| 07 | J222018 | Шайба | 1 |
| 08 | 4441471 | Пластина | 1 |
| 09 | 4445635 | Упорная пластина 1.0mm | 1 |
| 10 | 4445636 | Упорная пластина 2.0mm | 1 |
| 13 | 3088578 | Палец | 1 |
| 14 | 4435124 | Стопорный палец | 1 |
| 15 | J950016 | Гайка | 2 |
| 16 | 4444288 | Упорная пластина 1.0mm | 1 |
| 17 | 4444289 | Упорная пластина 2.0mm | 1 |
| 20 | 4620723 | Пылезащитное уплотнение | 2 |
| 22 | 4084578 | Пылезащитное уплотнение | 2 |
| 25 | 4435124 | Стопорный палец | 1 |
| 26 | J950016 | Гайка | 6 |
| 29 | 3088579 | Палец | 1 |
| 30 | 4450011 | Упорная пластина 1.0mm | 2 |
| 32 | 3088577 | Палец | 1 |
| 34 | 4435129 | Стопорный палец | 2 |
| 37 | 3088581 | Палец | 1 |
| 38 | 4435126 | Стопорный палец | 1 |
| 39 | J950020 | Гайка | 2 |
| 40 | 4450012 | Упорная пластина 1.0mm | 4 |
| 41 | 3088580 | Палец | 1 |
| 42 | J75481 | Пресс-маслёнка | 4 |
| 43 | 8096435 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
