Трубопроводы системы смазки (0.9m центральный стрела) — HITACHI ZX470H-3

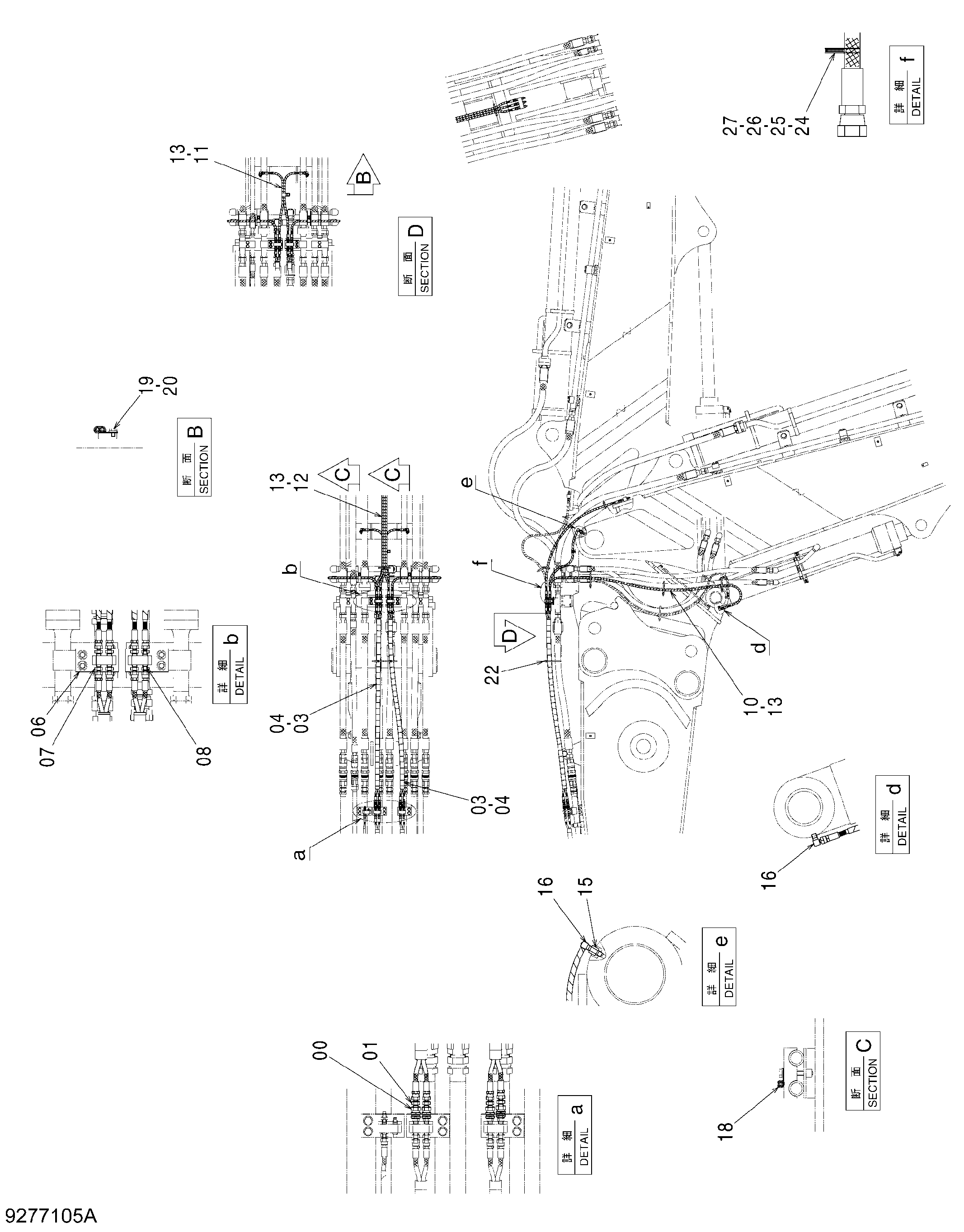

Заводская схема «Трубопроводы системы смазки (0.9m центральный стрела)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 7 |
| 00A | YA00013691 | Пылезащитный колпачок | 1 |
| 01 | 4154651 | Адаптер | 7 |
| 03 | 4648461 | Шланг | 7 |
| 04 | 4487204 | Защитный кожух | 2 |
| 06 | 9761799 | Блок | 2 |
| 07 | 4154651 | Адаптер | 14 |
| 08 | 94-2022 | Пробка | 2 |
| 10 | 4617686 | Шланг | 2 |
| 11 | 4481345 | Шланг | 2 |
| 12 | 4615477 | Шланг | 3 |
| 13 | 4327293 | Защитный кожух | 16 |
| 15 | 4015427 | Адаптер | 2 |
| 16 | 4154656 | Угловой штуцер | 4 |
| 18 | 4190275 | Зажим | 2 |
| 19 | 4190292 | Зажим | 1 |
| 20 | J271016 | Болт с шайбой | 1 |
| 20A | J901016 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4121859 | Ленточный зажим | 10 |
| 24 | 4629639 | Ленточный зажим | 8 |
| 25 | 4629640 | Ленточный зажим | 8 |
| 26 | 4629641 | Ленточный зажим | 8 |
| 27 | 4629642 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
