Шланг защита от разрыва клапан трубопроводы (5.2m верхний стрела)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX470H-3
Заводская схема «Шланг защита от разрыва клапан трубопроводы (5.2m верхний стрела)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

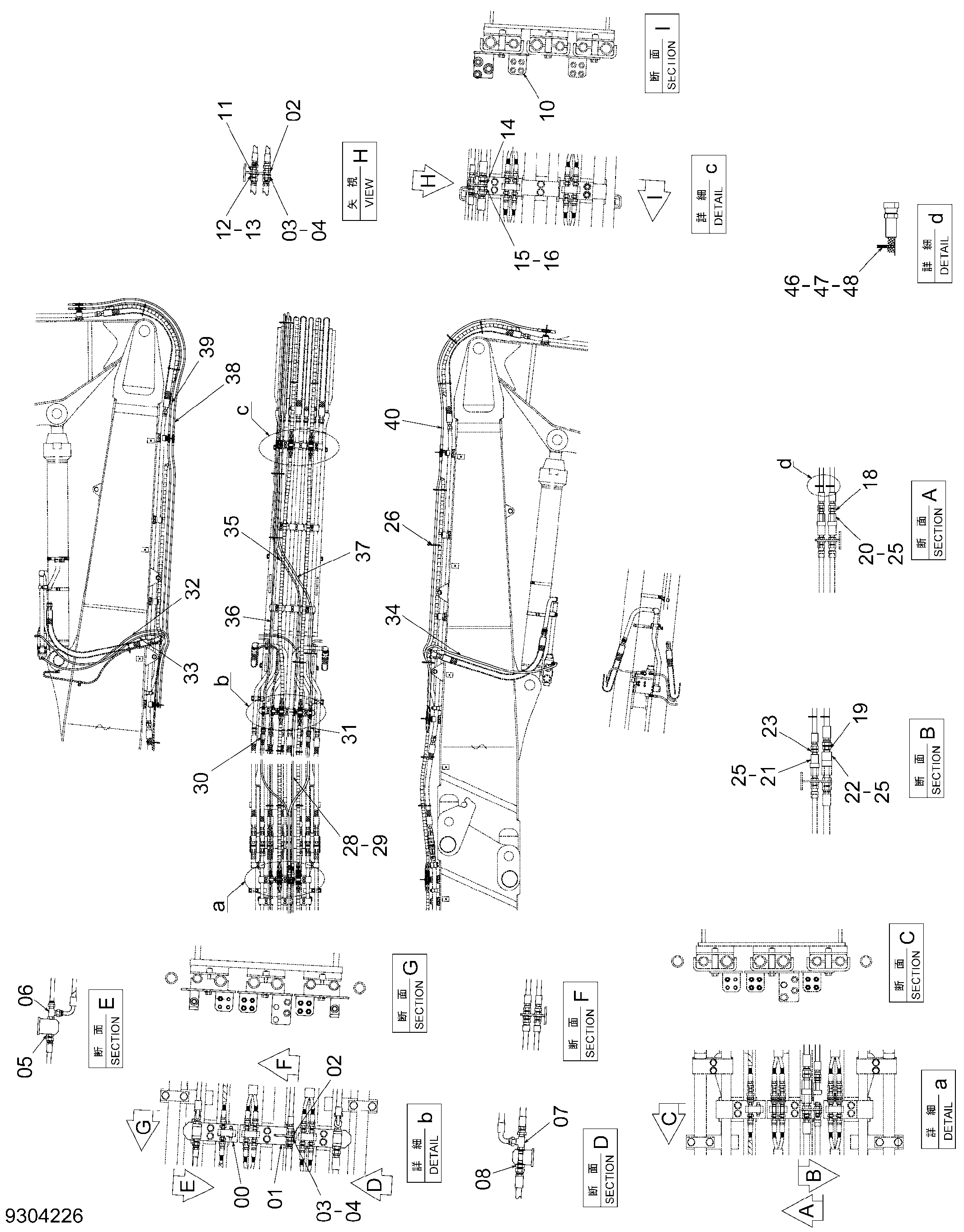

![Схема Шланг защита от разрыва клапан трубопроводы (5.2m верхний стрела)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX470H-3](/catalog-drawings/ff/ff113952-90fc-4f2d-8d5f-cb849130434b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116116 | Блок | 2 |
| 01 | 8116114 | Блок | 1 |
| 02 | 4202532 | Адаптер | 3 |
| 03 | 4202531 | Гайка | 3 |
| 04 | A590116 | Плоская шайба | 3 |
| 05 | 4042031 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4190267 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852434 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852134 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8114745 | Блок | 1 |
| 11 | 4200810 | Адаптер | 1 |
| 12 | 4200812 | Гайка | 1 |
| 13 | A590118 | Плоская шайба | 1 |
| 14 | 4315207 | Адаптер | 1 |
| 15 | A590120 | Плоская шайба | 1 |
| 16 | 4316589 | Гайка | 1 |
| 18 | 4154652 | Адаптер | 2 |
| 19 | 4154653 | Адаптер | 1 |
| 20 | 4166109 | Самоуплотняющееся соединение | 2 |
| 21 | 4166236 | Самоуплотняющееся соединение | 1 |
| 22 | 4166235 | Самоуплотняющееся соединение | 1 |
| 22A | YA00013963 | Пылезащитный колпачок | 1 |
| 23 | 94-1302 | Адаптер | 1 |
| 25 | 4654945 | Ленточный зажим | 4 |
| 26 | 4121859 | Ленточный зажим | 10 |
| 28 | 9301793 | Шланг в сборе | 1 |
| 28A | 4699023 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 3 |
| 29 | 9301794 | Шланг в сборе | 1 |
| 29A | 4699024 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 3 |
| 30 | 9301795 | Шланг в сборе | 1 |
| 30A | 4699025 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 3 |
| 31 | 9297391 | Шланг в сборе | 1 |
| 31A | 4693141 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 5 |
| 32 | 4699026 | Шланг | 1 |
| 33 | 4699027 | Шланг | 1 |
| 34 | 4699028 | Шланг | 1 |
| 35 | 9301799 | Шланг в сборе | 1 |
| 35A | 4699029 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 5 |
| 36 | 9301800 | Шланг в сборе | 1 |
| 36A | 4699030 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 5 |
| 37 | 9301801 | Шланг в сборе | 1 |
| 37A | 4699031 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 6 |
| 38 | 4699032 | Шланг | 1 |
| 39 | 4699033 | Шланг | 1 |
| 40 | 4699034 | Шланг | 1 |
| 46 | 4629640 | Ленточный зажим | 6 |
| 47 | 4629642 | Ленточный зажим | 4 |
| 48 | 4629639 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
