Поворот трубопроводы (5.2m верхний стрела)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX470H-3
Заводская схема «Поворот трубопроводы (5.2m верхний стрела)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

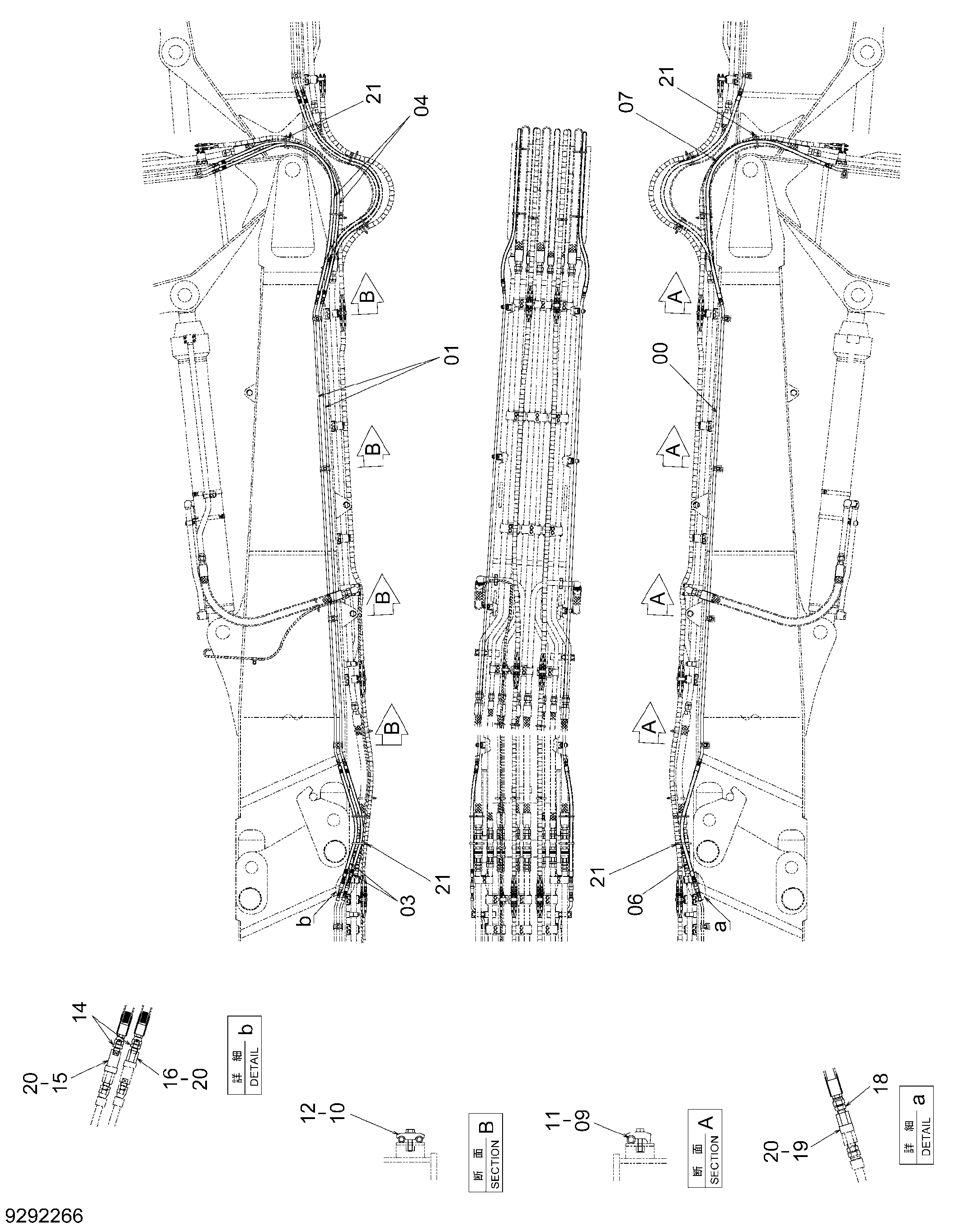

![Схема Поворот трубопроводы (5.2m верхний стрела)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX470H-3](/catalog-drawings/0e/0e5b0d68-8c5d-4bcd-8d6a-754856acf70d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114085 | Трубка | 1 |
| 01 | 8109157 | Трубка | 2 |
| 03 | 4646685 | Шланг | 2 |
| 04 | 4469948 | Шланг | 2 |
| 06 | 4676026 | Шланг | 1 |
| 07 | 4686099 | Шланг | 1 |
| 09 | 4190125 | Хомут трубки | 4 |
| 10 | 4189858 | Хомут трубки | 4 |
| 11 | J271255 | Болт с шайбой | 4 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271250 | Болт с шайбой | 4 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4154652 | Адаптер | 2 |
| 15 | 4166236 | Самоуплотняющееся соединение | 1 |
| 16 | 4166109 | Самоуплотняющееся соединение | 1 |
| 18 | 4154653 | Адаптер | 1 |
| 19 | 4166235 | Самоуплотняющееся соединение | 1 |
| 19A | YA00013963 | Пылезащитный колпачок | 1 |
| 20 | 4654945 | Ленточный зажим | 3 |
| 21 | 4121859 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
