Трубопроводы системы смазки (средний рукоять) — HITACHI ZX470H-3

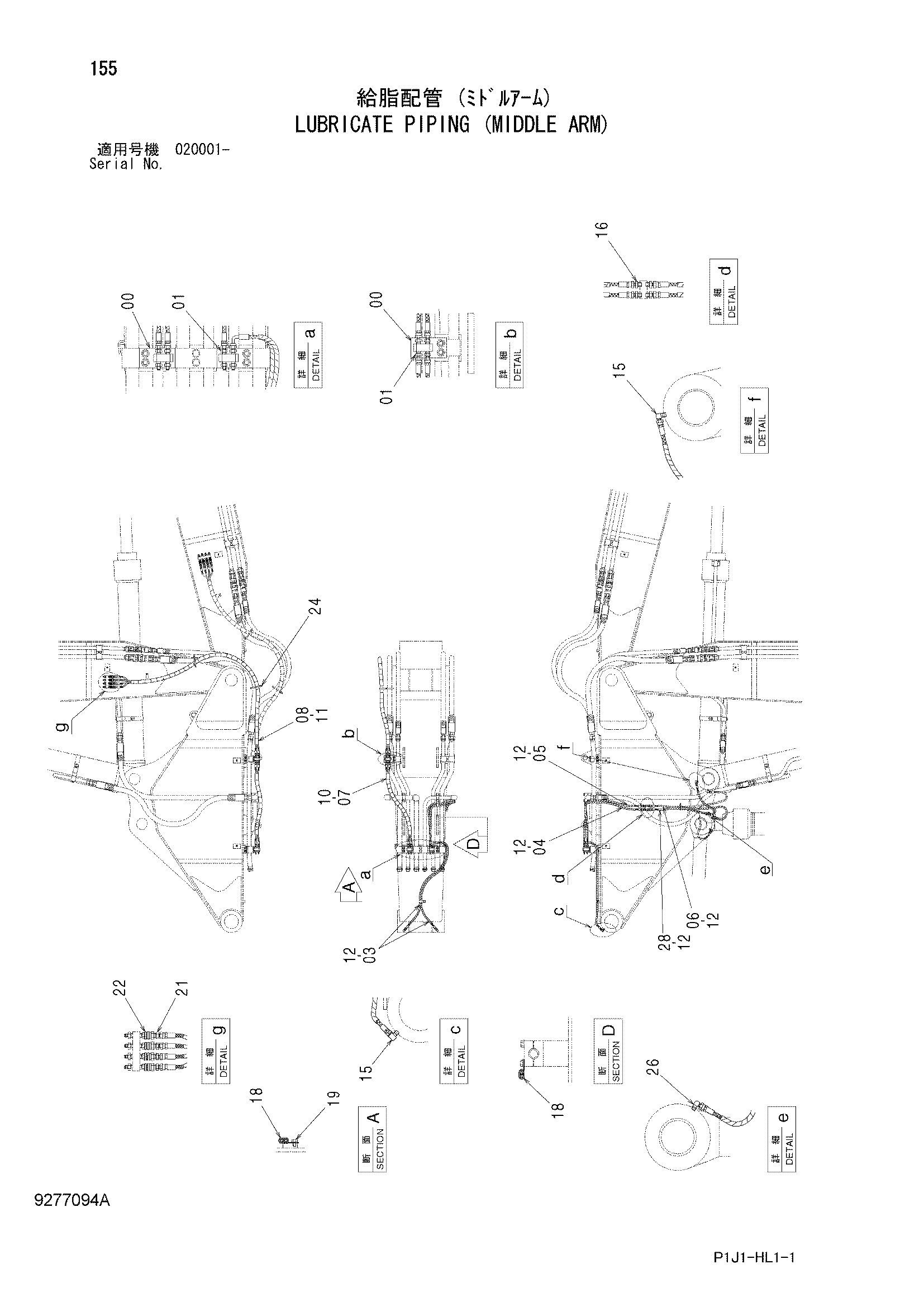

Заводская схема «Трубопроводы системы смазки (средний рукоять)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761799 | Блок | 3 |
| 01 | 4154651 | Адаптер | 24 |
| 03 | 4642020 | Шланг | 2 |
| 04 | 4608136 | Шланг | 1 |
| 05 | 4648476 | Шланг | 1 |
| 06 | 4648459 | Шланг | 1 |
| 07 | 4631078 | Шланг | 4 |
| 08 | 4442289 | Шланг | 4 |
| 10 | 4487205 | Защитный кожух | 1 |
| 11 | 4487204 | Защитный кожух | 1 |
| 12 | 4327293 | Защитный кожух | 12 |
| 15 | 4154656 | Угловой штуцер | 3 |
| 16 | 4154651 | Адаптер | 5 |
| 18 | 4190292 | Зажим | 2 |
| 19 | J271016 | Болт с шайбой | 1 |
| 19A | J901016 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4154651 | Адаптер | 4 |
| 22 | 4613333 | Самоуплотняющееся соединение | 4 |
| 24 | 4121859 | Ленточный зажим | 4 |
| 26 | 4154656 | Угловой штуцер | 1 |
| 28 | 4656051 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
