Рукоять 8.5m — HITACHI ZX470H-3

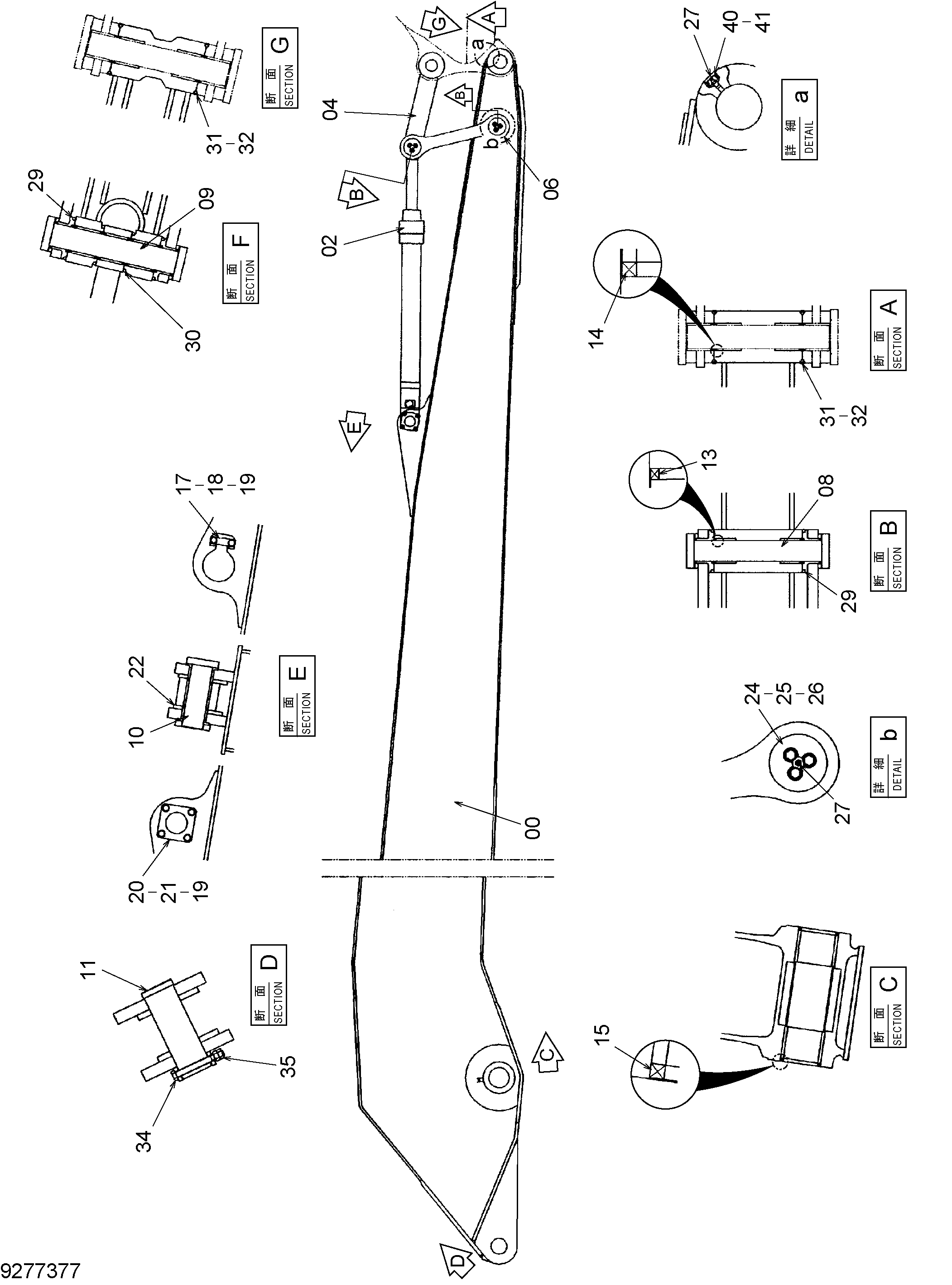

Заводская схема «Рукоять 8.5m» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9277311 | Рукоять в сборе | 1 |
| 02 | 4606182 | Гидроцилиндр ковша | 1 |
| 04 | 9220710 | Тяга A | 1 |
| 06 | 9220709 | Тяга B | 2 |
| 08 | 3096638 | Палец | 1 |
| 09 | 3096641 | Палец | 1 |
| 10 | 8090182 | Палец | 1 |
| 11 | 3104744 | Палец | 1 |
| 13 | 4084578 | Пылезащитное уплотнение | 2 |
| 14 | 4251751 | Пылезащитное уплотнение | 2 |
| 15 | 4251752 | Пылезащитное уплотнение | 2 |
| 17 | 4484347 | Пластина | 1 |
| 18 | J921230 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 6 |
| 20 | 4484344 | Ограничитель | 1 |
| 21 | J921240 | Болт | 4 |
| 22 | 4444288 | Упорная пластина | 2 |
| 24 | 3096637 | Ограничитель | 4 |
| 25 | J921225 | Болт | 12 |
| 26 | A590912 | Пружинная шайба | 12 |
| 27 | J75481 | Пресс-маслёнка | 6 |
| 29 | 4485462 | Уплотнительное кольцо | 4 |
| 30 | 4485463 | Уплотнительное кольцо | 2 |
| 31 | 4089028 | Уплотнительное кольцо | 4 |
| 32 | 4482804 | Кольцо | 4 |
| 34 | J932013 | Болт | 1 |
| 35 | J951020 | Гайка | 2 |
| 40 | 4130686 | Втулка | 2 |
| 41 | 4105912 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
