Автоматическая смазка трубопроводы (рукоять 3.9m) — HITACHI ZX470H-3

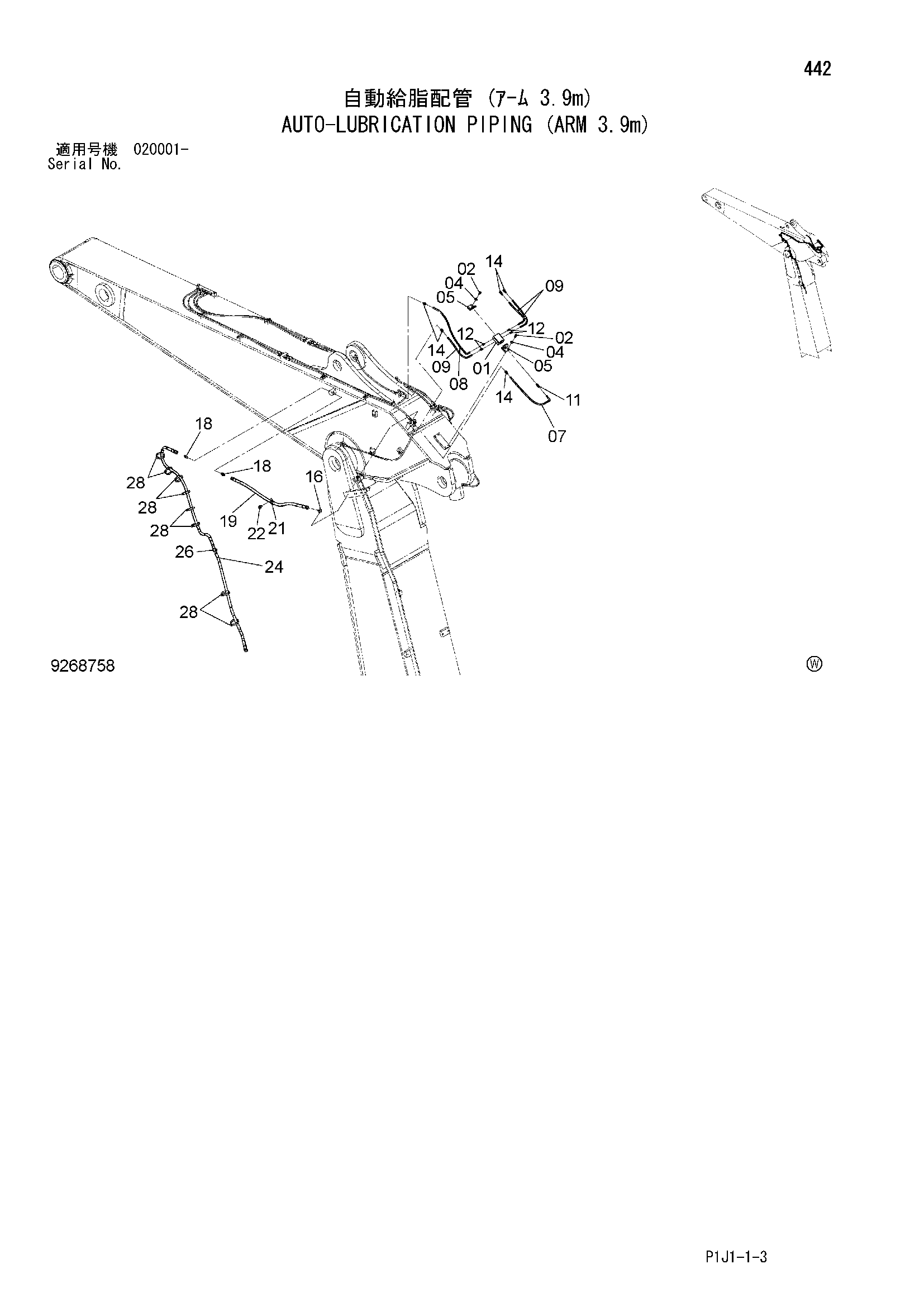

Заводская схема «Автоматическая смазка трубопроводы (рукоять 3.9m)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4399997 | Клапан | 1 |
| 02 | M341030 | Болт с внутренним шестигранником | 4 |
| 04 | J222010 | Шайба | 4 |
| 05 | 4361320 | Хомут | 2 |
| 07 | 4610785 | Пластиковый шланг | 1 |
| 08 | 4627296 | Пластиковый шланг | 1 |
| 09 | 4610787 | Пластиковый шланг | 3 |
| 11 | 4404159 | Штуцер трубки | 1 |
| 12 | 4364387 | Штуцер трубки | 4 |
| 14 | 4154651 | Адаптер | 5 |
| 16 | 4215652 | Угловой штуцер | 1 |
| 18 | 4215650 | Адаптер | 2 |
| 19 | 4306079 | Шланг | 1 |
| 21 | 4190274 | Зажим | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4463031 | Шланг | 1 |
| 26 | 4190263 | Зажим | 1 |
| 28 | 4504199 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
