Рукоять 7.3m — HITACHI ZX470H-3

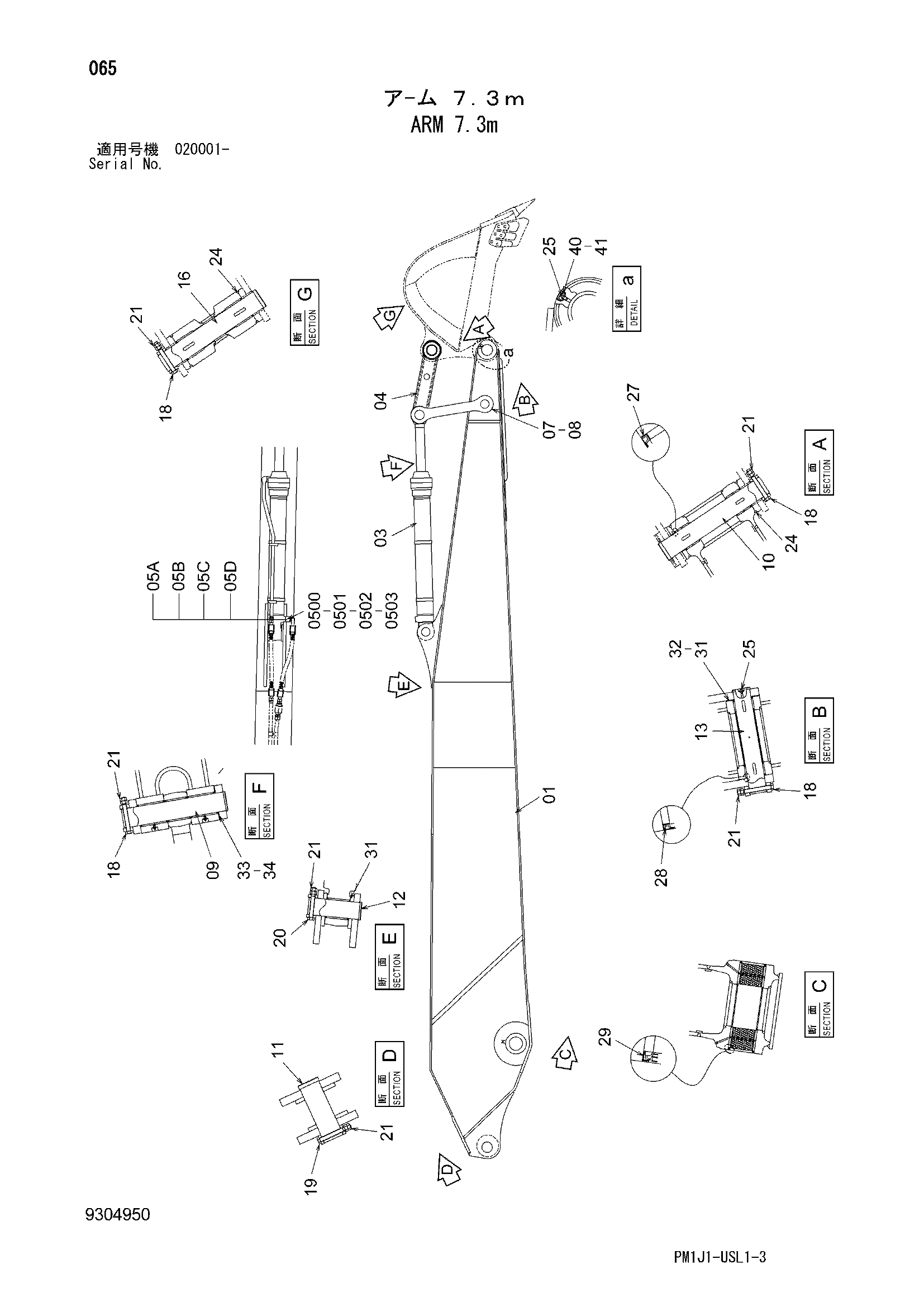

Заводская схема «Рукоять 7.3m» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9198441 | Рукоять | 1 |
| 03 | 4658553 | Гидроцилиндр ковша | 1 |
| 04 | 9244604 | Тяга A | 1 |
| 05 | 9246265 | Гидроцилиндр ковша детали | 1 |
| 05A | 3046126 | Фланец | 1 |
| 05B | A811035 | Уплотнительное кольцо | 1 |
| 05C | M341245 | Болт с внутренним шестигранником | 4 |
| 05D | 4198799 | Угловой штуцер | 1 |
| 07 | 3055521 | Тяга | 1 |
| 08 | 8068280 | Тяга | 1 |
| 09 | 3060056 | Палец | 1 |
| 10 | 3079432 | Палец | 1 |
| 11 | 3104744 | Палец | 1 |
| 12 | 3026126 | Палец | 1 |
| 13 | 3037539 | Палец | 1 |
| 16 | 3099337 | Палец | 1 |
| 18 | 4382449 | Болт | 4 |
| 19 | J932013 | Болт | 1 |
| 20 | J932011 | Болт | 1 |
| 21 | J951020 | Гайка | 12 |
| 24 | 4100180 | Уплотнительное кольцо | 4 |
| 25 | J75481 | Пресс-маслёнка | 3 |
| 27 | 4074008 | Пылезащитное уплотнение | 2 |
| 28 | 4067901 | Пылезащитное уплотнение | 2 |
| 29 | 4251752 | Пылезащитное уплотнение | 2 |
| 31 | 4101281 | Регулировочная шайба | 4 |
| 32 | 4142950 | Регулировочная шайба | 1 |
| 33 | 4189839 | Регулировочная шайба | 2 |
| 34 | 4189838 | Регулировочная шайба | 1 |
| 40 | 4130686 | Втулка | 2 |
| 41 | 4105912 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
