Трубопроводы системы смазки (4.1m нижний стрела) — HITACHI ZX470H-3

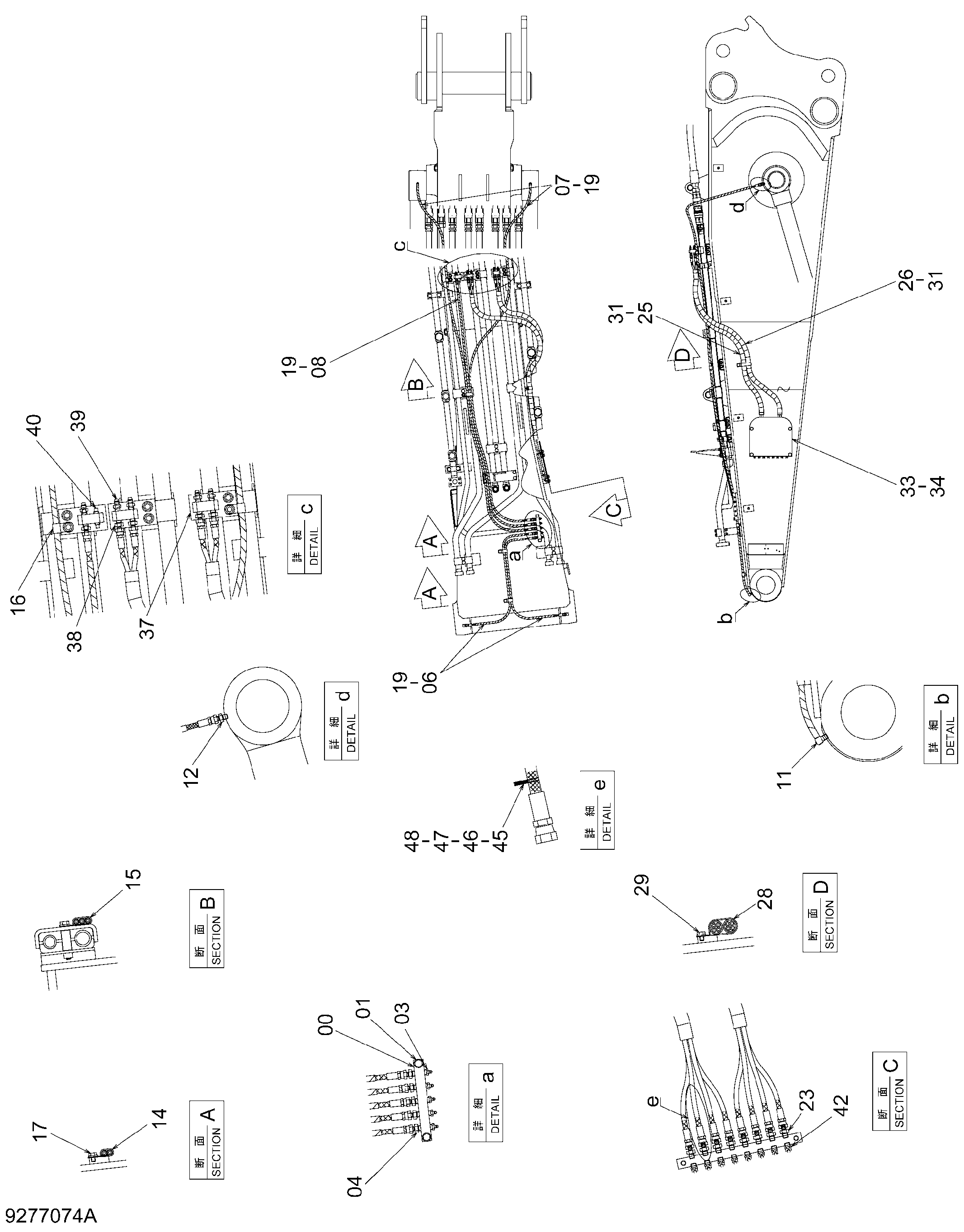

Заводская схема «Трубопроводы системы смазки (4.1m нижний стрела)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274903 | Блок | 1 |
| 01 | J271040 | Болт с шайбой | 2 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J75482 | Пресс-маслёнка | 5 |
| 04 | 4154651 | Адаптер | 5 |
| 06 | 4608136 | Шланг | 2 |
| 07 | 4486020 | Шланг | 2 |
| 08 | 4449974 | Шланг | 1 |
| 11 | 4154656 | Угловой штуцер | 2 |
| 12 | 4154651 | Адаптер | 2 |
| 14 | 4190292 | Зажим | 2 |
| 15 | 4259817 | Зажим | 1 |
| 16 | 4190275 | Зажим | 2 |
| 17 | J271016 | Болт с шайбой | 2 |
| 17A | J901016 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4327293 | Защитный кожух | 20 |
| 23 | 4154651 | Адаптер | 8 |
| 25 | 4615495 | Шланг | 4 |
| 26 | 4471863 | Шланг | 4 |
| 28 | 4470169 | Зажим | 1 |
| 29 | J271016 | Болт с шайбой | 1 |
| 29A | J901016 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4487204 | Защитный кожух | 2 |
| 33 | 4487202 | Крышка | 1 |
| 34 | J271225 | Болт с шайбой | 4 |
| 34A | J901225 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 37 | 9761799 | Блок | 3 |
| 38 | 4154651 | Адаптер | 9 |
| 39 | 4613332 | Самоуплотняющееся соединение | 9 |
| 39A | YA00013692 | Пылезащитный колпачок | 1 |
| 40 | 94-2022 | Пробка | 6 |
| 42 | 4148896 | Пресс-маслёнка | 8 |
| 45 | 4629639 | Ленточный зажим | 4 |
| 46 | 4629640 | Ленточный зажим | 4 |
| 47 | 4629641 | Ленточный зажим | 4 |
| 48 | 4629642 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
