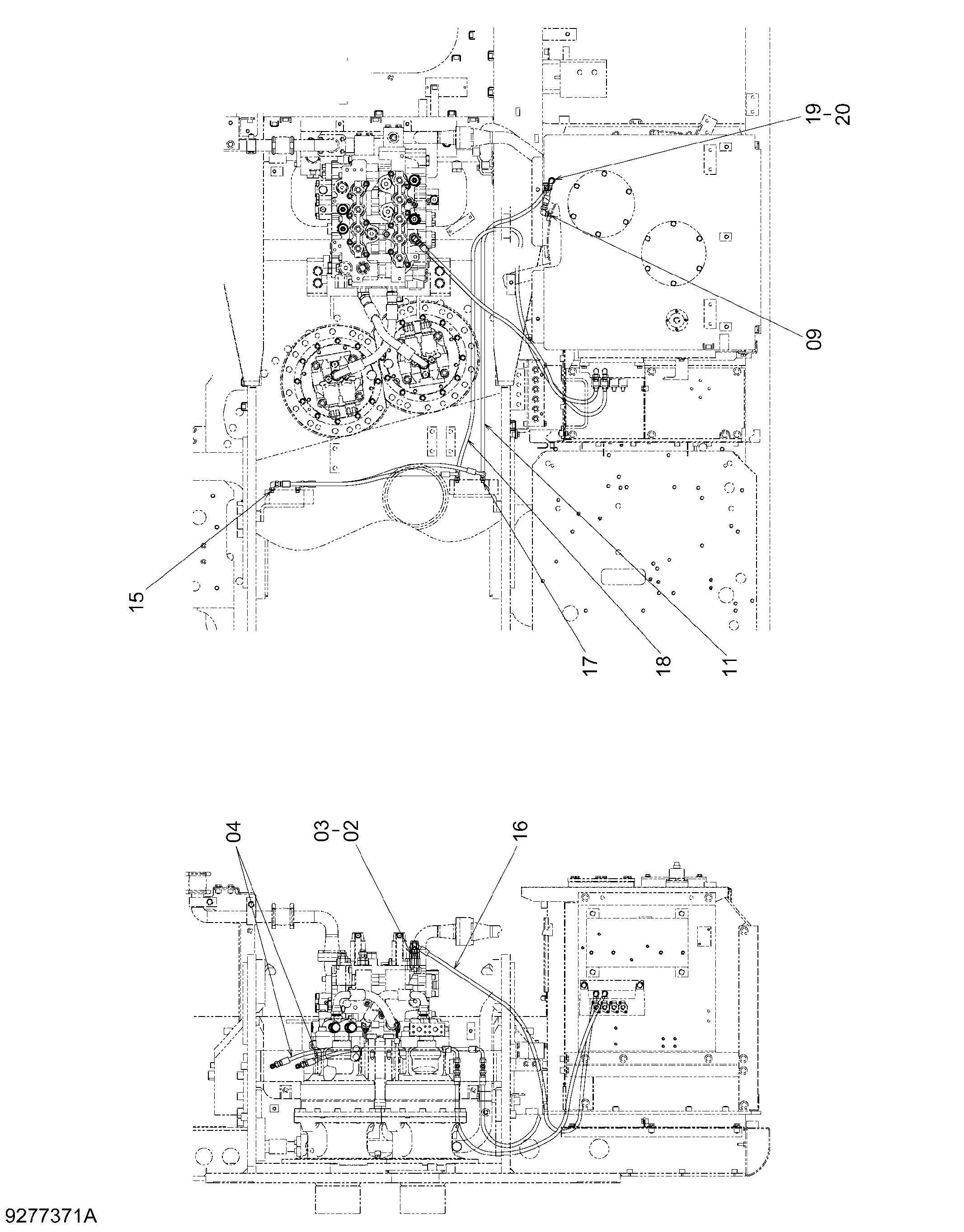

Пилотные гидролинии (навесное оборудование селектион) — HITACHI ZX470H-3
Заводская схема «Пилотные гидролинии (навесное оборудование селектион)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852323 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4615657 | Предохранительный клапан | 1 |
| 04 | 4453023 | Шланг | 2 |
| 09 | A852323 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4671825 | Шланг | 1 |
| 15 | A852323 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4713931 | Шланг | 1 |
| 17 | A852523 | Тройник | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4713726 | Шланг | 1 |
| 19 | 4190274 | Зажим | 1 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
