Стрела освещение (левый)[EU] — HITACHI ZX470H-3

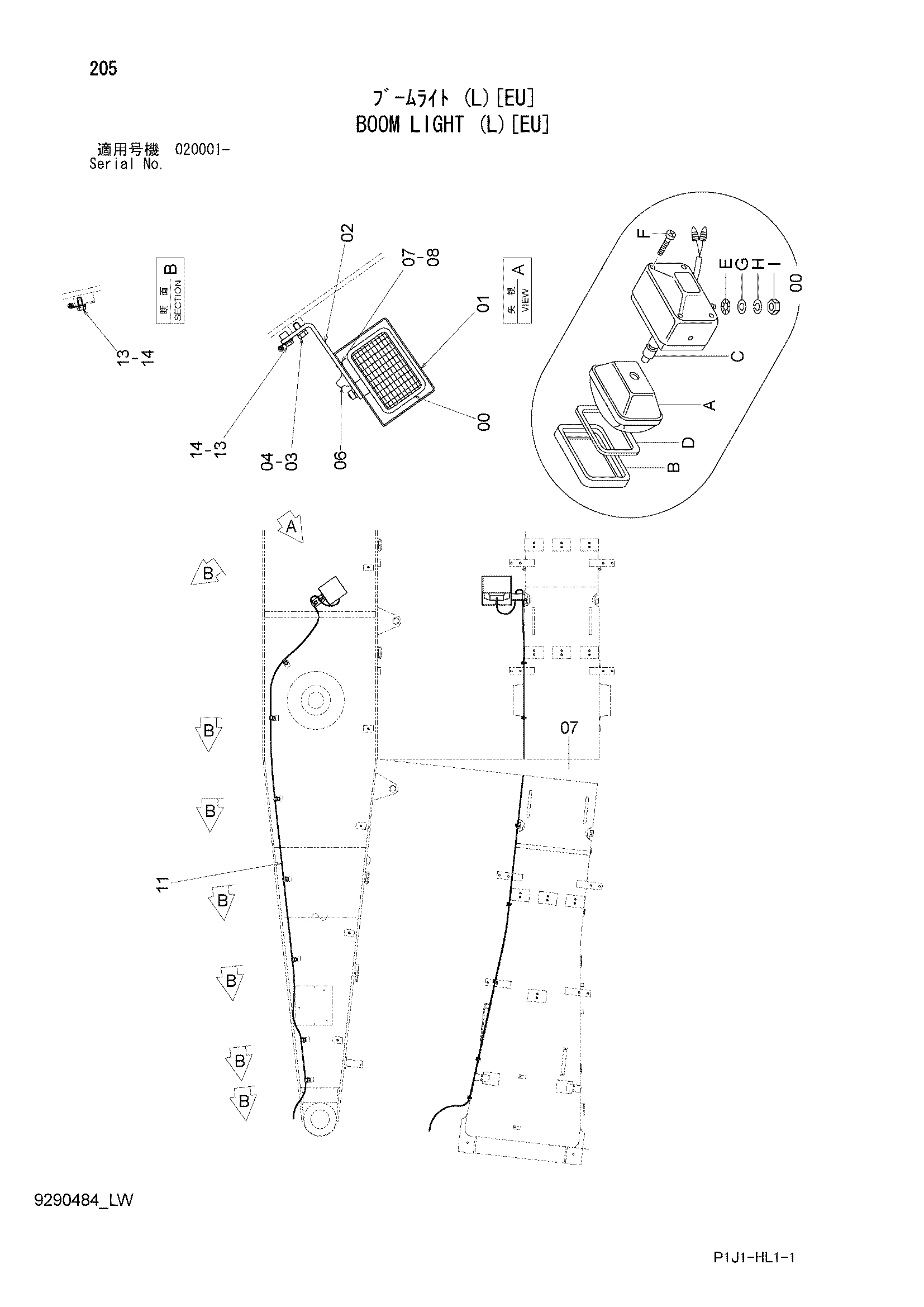

Заводская схема «Стрела освещение (левый)[EU]» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела освещение (левый)[EU] HITACHI ZX470H-3](/catalog-drawings/2f/2f98695c-e695-4042-887e-1710298b6a47.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 00 | 4326800 | Фонарь головка в сборе | 1 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 8107409 | Крышка | 1 |
| 02 | 9767164 | Кронштейн | 1 |
| 03 | J901430 | Болт | 1 |
| 04 | J222014 | Шайба | 1 |
| 06 | 4254604 | Жгут проводов | 1 |
| 07 | M430613 | Винт | 1 |
| 08 | A590906 | Пружинная шайба | 1 |
| 11 | 4680322 | Жгут проводов | 1 |
| 13 | 4190271 | Зажим | 8 |
| 14 | J271025 | Болт с шайбой | 8 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
