Автоматическая смазка трубопроводы (стрела 8.2m) — HITACHI ZX470H-3

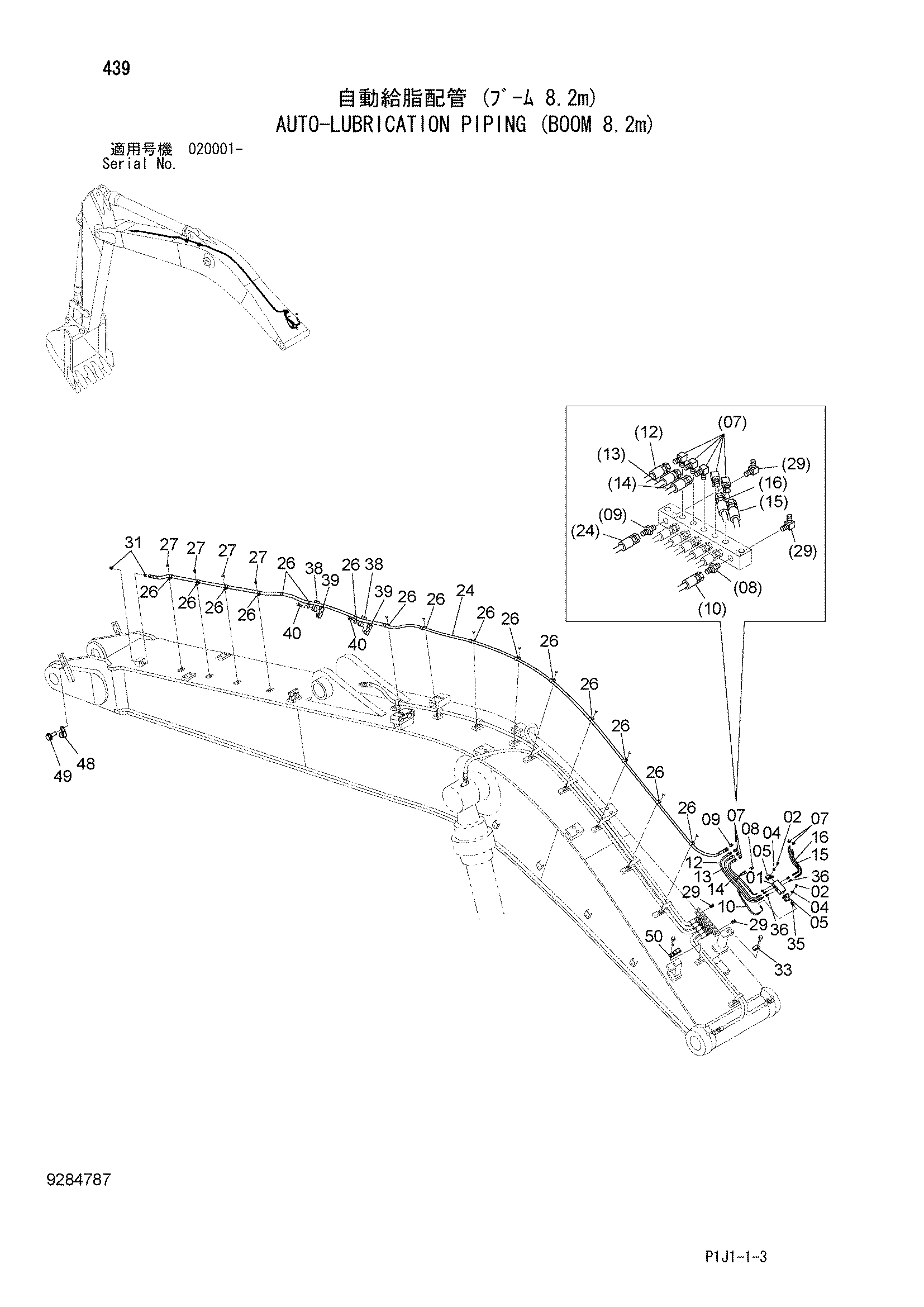

Заводская схема «Автоматическая смазка трубопроводы (стрела 8.2m)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4399996 | Клапан | 1 |
| 02 | M341030 | Болт с внутренним шестигранником | 4 |
| 04 | J222010 | Шайба | 4 |
| 05 | 4361320 | Хомут | 2 |
| 07 | 4154656 | Угловой штуцер | 5 |
| 08 | 4215649 | Адаптер | 1 |
| 09 | 4215650 | Адаптер | 1 |
| 10 | 4668000 | Пластиковый шланг | 1 |
| 12 | 4610839 | Пластиковый шланг | 1 |
| 13 | 4668001 | Пластиковый шланг | 1 |
| 14 | 4667999 | Пластиковый шланг | 1 |
| 15 | 4646141 | Пластиковый шланг | 1 |
| 16 | 4667998 | Пластиковый шланг | 1 |
| 24 | 4423562 | Шланг | 1 |
| 26 | 4190274 | Зажим | 16 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4182734 | Угловой штуцер | 2 |
| 31 | 4215650 | Адаптер | 2 |
| 33 | 4193848 | Зажим | 1 |
| 35 | 4404159 | Штуцер трубки | 1 |
| 36 | 4364387 | Штуцер трубки | 5 |
| 38 | 4334363 | Хомут трубки | 2 |
| 39 | 4483576 | Хомут трубки | 2 |
| 40 | J271255 | Болт с шайбой | 4 |
| 40A | J901255 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 42 | 4177307 | Унион | 2 |
| 43 | 4223518 | Пробка унион | 1 |
| 48 | 4190263 | Зажим | 1 |
| 49 | J271020 | Болт с шайбой | 1 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4252877 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
