Трубопроводы системы смазки (нижний стрела) — HITACHI ZX470H-3

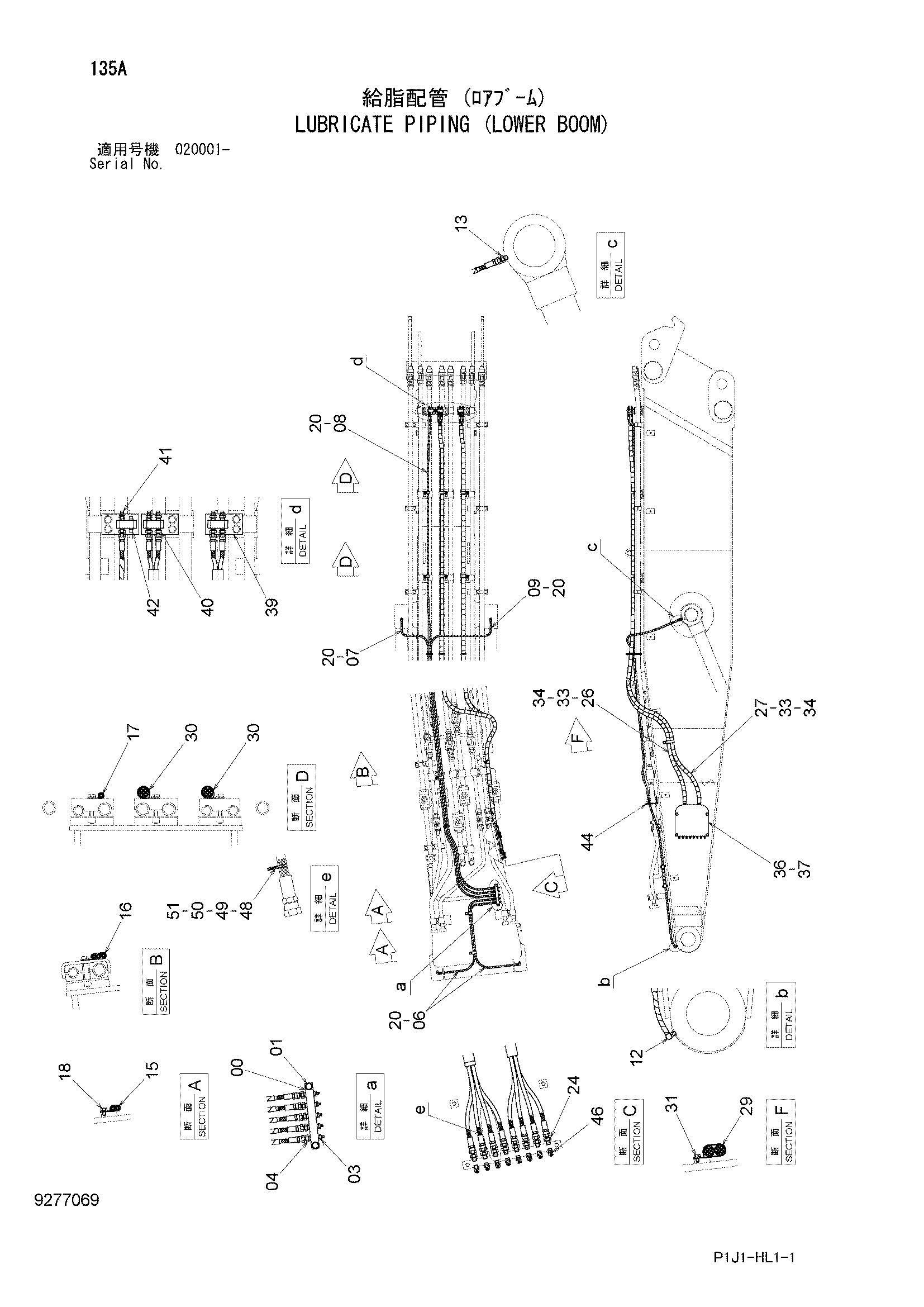

Заводская схема «Трубопроводы системы смазки (нижний стрела)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274903 | Блок | 1 |
| 01 | J271040 | Болт с шайбой | 2 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J75482 | Пресс-маслёнка | 5 |
| 04 | 4154651 | Адаптер | 5 |
| 06 | 4608136 | Шланг | 2 |
| 07 | 4669407 | Шланг | 1 |
| 08 | 4613662 | Шланг | 1 |
| 09 | 4669408 | Шланг | 1 |
| 12 | 4154656 | Угловой штуцер | 2 |
| 13 | 4154651 | Адаптер | 2 |
| 15 | 4190292 | Зажим | 2 |
| 16 | 4259817 | Зажим | 1 |
| 17 | 4190275 | Зажим | 2 |
| 18 | J271016 | Болт с шайбой | 2 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4327293 | Защитный кожух | 24 |
| 24 | 4154651 | Адаптер | 8 |
| 26 | 4669409 | Шланг | 4 |
| 27 | 4669410 | Шланг | 4 |
| 29 | 4470169 | Зажим | 1 |
| 30 | 4190264 | Зажим | 4 |
| 31 | J271016 | Болт с шайбой | 1 |
| 31A | J901016 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4487203 | Защитный кожух | 2 |
| 34 | 4487205 | Защитный кожух | 2 |
| 36 | 4487202 | Крышка | 1 |
| 37 | J271225 | Болт с шайбой | 4 |
| 37A | J901225 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 9761799 | Блок | 3 |
| 40 | 4154651 | Адаптер | 9 |
| 41 | 4613332 | Самоуплотняющееся соединение | 9 |
| 42 | 94-2022 | Пробка | 6 |
| 44 | 4121859 | Ленточный зажим | 4 |
| 46 | 4148896 | Пресс-маслёнка | 8 |
| 48 | 4629639 | Ленточный зажим | 4 |
| 49 | 4629640 | Ленточный зажим | 4 |
| 50 | 4629641 | Ленточный зажим | 4 |
| 51 | 4629642 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
