Гидролинии рабочего оборудования (3.9m верхний стрела)(экскаватор) — HITACHI ZX470H-3

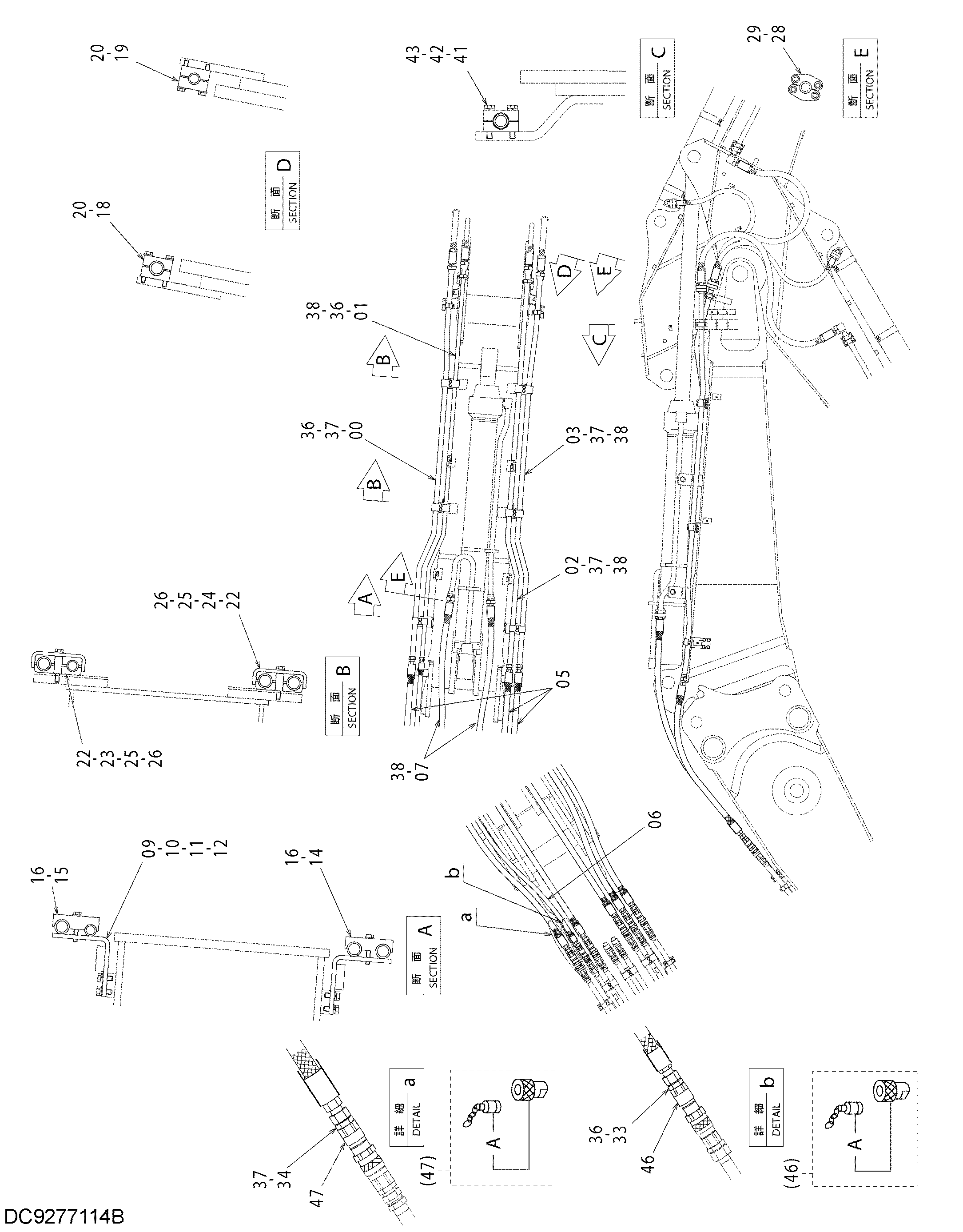

Заводская схема «Гидролинии рабочего оборудования (3.9m верхний стрела)(экскаватор)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109210 | Трубка | 1 |
| 01 | 8109211 | Трубка | 1 |
| 02 | 8109212 | Трубка | 1 |
| 03 | 8109213 | Трубка | 1 |
| 05 | 4482824 | Шланг | 3 |
| 06 | 4400848 | Шланг | 1 |
| 07 | 4622692 | Шланг | 2 |
| 09 | 8098471 | Кронштейн | 2 |
| 10 | J901435 | Болт | 8 |
| 11 | A590114 | Плоская шайба | 8 |
| 12 | A590914 | Пружинная шайба | 8 |
| 14 | 4205816 | Хомут трубки | 1 |
| 15 | 4249565 | Хомут трубки | 1 |
| 16 | J271280 | Болт с шайбой | 4 |
| 16A | J901280 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4334364 | Хомут трубки | 2 |
| 19 | 4334363 | Хомут трубки | 2 |
| 20 | J271285 | Болт с шайбой | 4 |
| 20A | J901285 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4304481 | Хомут трубки | 4 |
| 23 | 4304482 | Кланп | 4 |
| 24 | 4337125 | Хомут | 4 |
| 25 | 4304539 | Проставка | 8 |
| 26 | J271290 | Болт с шайбой | 8 |
| 26A | J901290 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4089703 | Разъёмный фланец | 12 |
| 29 | M341445 | Болт с внутренним шестигранником | 24 |
| 33 | 4189535 | Адаптер | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4316041 | Адаптер | 5 |
| 34A | 970860 | Уплотнительное кольцо | 1 |
| 36 | 4187328 | Уплотнительное кольцо | 2 |
| 37 | 4187329 | Уплотнительное кольцо | 8 |
| 38 | 4508805 | Уплотнительное кольцо | 6 |
| 41 | 4610222 | Хомут трубки | 4 |
| 42 | J901695 | Болт | 4 |
| 43 | A590916 | Пружинная шайба | 4 |
| 46 | 4665538 | Самоуплотняющееся соединение | 1 |
| 46A | 4715747 | Колпачок | 1 |
| 47 | 4665540 | Самоуплотняющееся соединение | 5 |
| 47A | 4719674 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
