Нижний стрела 4.1m — HITACHI ZX470H-3

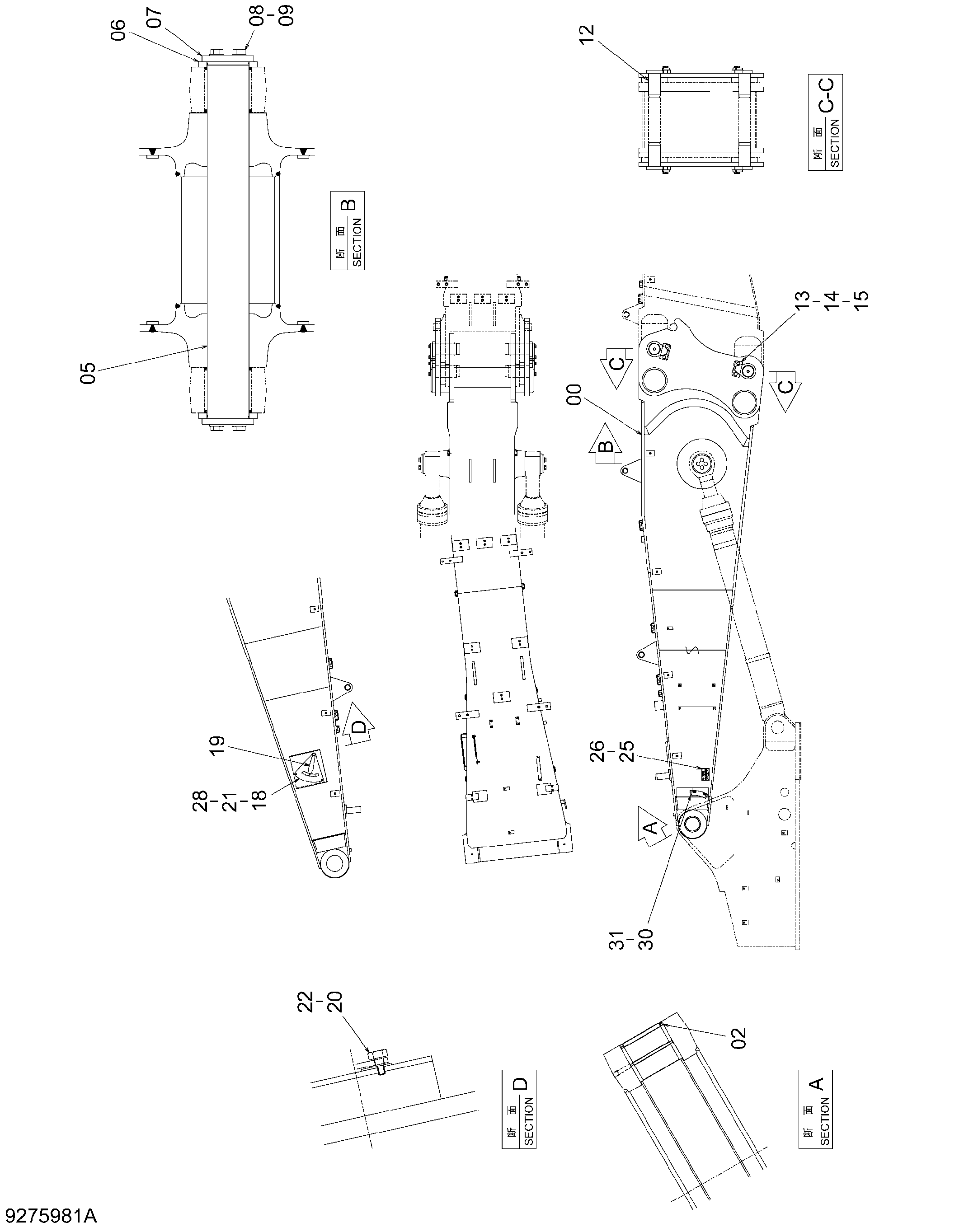

Заводская схема «Нижний стрела 4.1m» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052598 | Стрела нижний | 1 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 05 | 3104745 | Палец | 1 |
| 06 | 4040931 | Шайба | 2 |
| 07 | 4117700 | Ограничитель | 2 |
| 08 | J912050 | Болт | 8 |
| 09 | J222020 | Шайба | 8 |
| 12 | 9767647 | Палец | 4 |
| 13 | 4667814 | Пластина | 4 |
| 14 | J901645 | Болт | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 18 | 2048970 | Информационная табличка | 1 |
| 19 | 4487432 | Поинтер | 1 |
| 20 | 4487701 | Болт | 1 |
| 21 | J900820 | Болт | 2 |
| 22 | A590108 | Плоская шайба | 1 |
| 26 | M492564 | Приводной винт | 4 |
| 28 | A590108 | Плоская шайба | 2 |
| 30 | 3097256 | Кулачок | 1 |
| 31 | M470616 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
