Вспомогательный трубопроводы (верхний стрела) — HITACHI ZX470H-3

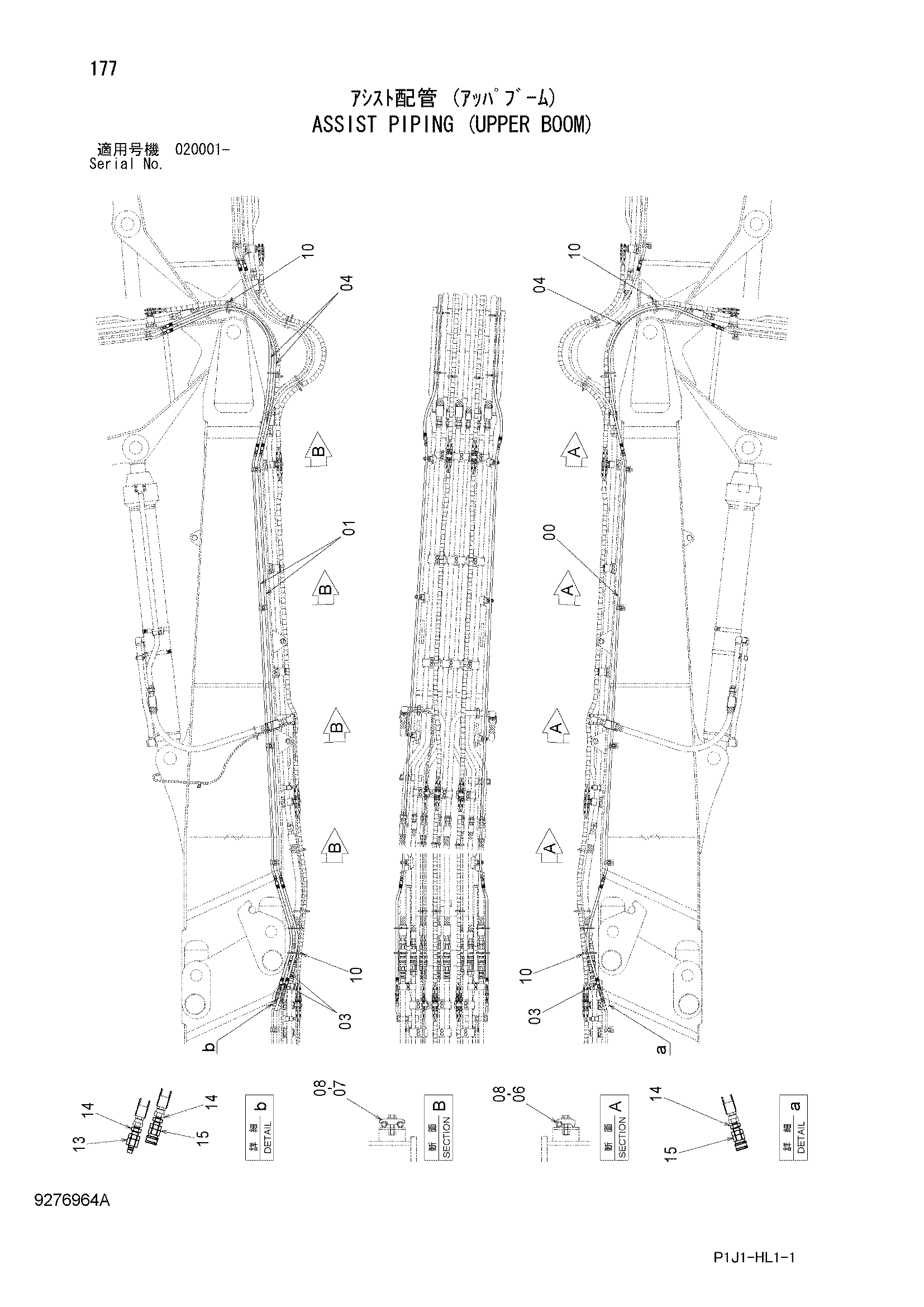

Заводская схема «Вспомогательный трубопроводы (верхний стрела)» для HITACHI ZX470H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109156 | Трубка | 1 |
| 01 | 8109157 | Трубка | 2 |
| 03 | 4646685 | Шланг | 3 |
| 04 | 4469948 | Шланг | 3 |
| 06 | 4190124 | Хомут трубки | 4 |
| 07 | 4189858 | Хомут трубки | 4 |
| 08 | J271250 | Болт с шайбой | 8 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4121859 | Ленточный зажим | 8 |
| 13 | 4166109 | Самоуплотняющееся соединение | 1 |
| 14 | 4154652 | Адаптер | 3 |
| 15 | 4166236 | Самоуплотняющееся соединение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
